Автоматический сварочный аппарат INNO Instrument A3

Автоматический сварочный аппарат INNO Instrument A3
Автоматический сварочный аппарат INNO Instrument A3
Автоматический сварочный аппарат INNO Instrument A3
Автоматический сварочный аппарат INNO Instrument A3
Автоматический сварочный аппарат INNO Instrument A3
Автоматический сварочный аппарат INNO Instrument A3
Автоматический сварочный аппарат INNO Instrument A3
Автоматический сварочный аппарат INNO Instrument A3
Автоматический сварочный аппарат INNO Instrument A3
Автоматический сварочный аппарат INNO Instrument A3
Артикул 057723
Компания TINVEST дилер INNO
Наличие На складе
Цена
Включает НДС
212 901 р.
206 514 р.
Получить КП

Вы можете купить Автоматический сварочный аппарат INNO Instrument A3 в интернет-каталоге TINVEST официального дилера INNO по выгодной цене с доставкой по РФ.

Сварка оптических волокон Inno Instrument A3 относится к компактным аппаратам плоского профиля, производимым компанией INNO Instrument. Он появился как модификация INNO A2 с активным экраном, и как следствие имеет другую систему управления.

Основное отличие INNO A3 от INNO A2 помимо интерфейса управления заключается в комплектации. В качестве штатного скалывателя A3 получил INNO V11 — инструмент нового поколения с электронным счётчиком сколов, автоповоротом лезвия, сколом в одно касание и автоматическим сборщиком осколков.

Скалыватель INNO V11 относится к высшей ценовой категории, а по исполнению и конструкции близок к Fujikura CT-50. Он оснащён универсальным ложементом для всех основных видов наружного покрытия и оптимизирован под опциональные съёмные фиксаторы INNO.

INNO A3 легко заменит Fujikura 36S или Fujikura 41S. Он компактен, прост, универсален и допускает самостоятельное выполнение планово-превентивных мероприятий пользователем, так как часть заводского меню, отвечающая за настройку позиции волокон, общедоступна для всех, а электроды INNO A3 являются репликой самых популярных в мире ELCT2-20A, — то есть тех, что устанавливались на легендарные Fujikura FSM-50S и FSM-60S.

INNO A3 на сегодняшний день самый современный компактный аппарат плоского профиля, который избавили от непродуманных решений и максимально постарались оптимизировать для пользователя:

  • Аппарат имеет хорошо продуманную систему питания. Аккумулятор может заряжаться отдельно от сварочного аппарата через сетевой адаптер или внутри сварочного аппарата прямо во время работы. Кроме того, аппарат может работать от сети и без аккумулятора вовсе.

  • В комплект входит столик для работы на весу, к которому крепятся аппарат и скалыватель. Аппарат может использоваться как с универсальными зажимами кареток (поставляются по умолчанию), так и с опциональными съёмными фиксаторами INNO (поставляются за отдельную плату). Доступны для заказа фиксаторы покрытия 0,25 мм; 0,9 мм; 2 мм; 3 мм; плоского кабеля 3х2 мм и скользящего покрытия 0,9 мм (Loose Buffer).

  • Для владельцев предусмотрена автоматическая подстройка позиции волокон, не требующая паролей;

  • В комплекте по умолчанию содержится оснастка для сварных коннекторов INNO Instrument.

Особенности и преимущества

  • Уникальный узел сведения, выполненный в традиции Fujikura, который обеспечивает надёжность, долговечность и, вкупе с бампером, устойчивость к ударам и падениям с небольшой высоты.

  • Inno A3 — аппарат с автоматическим выравниванием волокон. Он автоматически устраняет осевые смещения волокон перед сваркой, обеспечивая стабильное качество сварного стыка. Это отличает A3 от дешёвых аппаратов типа Fujikura 12S или Swift KF2.

  • Сварка волокон от закрытия крышки до появления оценки потерь занимает около 11 секунд в штатном режиме и около 7 секунд в быстром.

  • V-образный нагреватель усаживает 60-миллиметровую гильзу за 20 секунд.

  • Ресурс электродов по умолчанию составляет 5500 разрядов дуги. Они допускают чистку и повторное использование. Аппарат использует стандартные электроды, унифицированные с Fujikura ELCT2-20A (как на FSM-50S и FSM-60S).

  • Для замены электродов не требуется QR-кода, пароля или учётной записи.

  • Функция замены электродов может быть активирована в любой момент по желанию владельца и протекать с заменой электродов на новые, либо с чисткой и повторной установкой старых, или без замены вообще.

  • Владельцу открыта возможность самостоятельного выполнения планового технического обслуживания с настройкой позиции всех моторов и сохранением результатов в памяти устройства.

  • Возможен заказ дорогого эргономичного стола для работы на весу, с магнитными вставками и дополнительными опциями.

  • Универсальные зажимы, фиксирующие волокна по наружному покрытию 0,25 мм; 0,9 мм (плотный буфер); 2 мм; 3 мм и 3х2 мм (дроп-кабель), вкупе с узкими V-канавками позволяют скалывать волокна на 5 мм и защищать стык гильзами 20-миллиметровой длины.

  • Обновление внутреннего ПО выполняется без доступа в интернет. Специальные программы, драйвера и интерфейсные кабели для обновления не требуются.

  • Хранение данных имеет ряд настроек. Помимо текстовой информации могут сохраняться и скриншоты сварного стыка в двух проекциях. Одновременно храниться может до 10000 результатов сварки.

  • В списке программ имеется режим Quick для быстрой сварки в неоптимальных условиях.

Технические характеристики

Размеры устройства с учётом выступающих частей

Высота х Ширина х Глубина = 87 х 137 х 192 мм
Реальный объём с учётом формы устройства равняется 1,6 литра.
Inno A3 относится к компактным четырёхмоторным аппаратам.

Размеры чемодана

Высота х Ширина х Глубина = 204 х 454 х 240 мм
Кейс средний по размерам.

Масса устройства Inno A3

1,206 кг (с аккумулятором) / 0,995 кг (без аккумулятора)

Масса чемодана с комплектом внутри (комплект «люкс»)

5,08 кг

Форма канавок

V-образная, под одиночное волокно

Установка программы сварки в соответствии с типом волокна

Выполняется человеком. Автоматического распознавания типов волокон конструкцией аппарата не предусматривается.

Программы для основных типов волокон

SM (ITU-T G.652 & G.657); MM (ITU-T G.651); NZDS (ITU-T G.655); DS(ITU-T G.653); G.657.A1; Quick; G.654

Дополнительные оптимизированные программы

Память содержит семь шаблонов для программ:
SM_SM — SM_Calibrate
MM_MM — MM_Calibrate
NZ_NZ — NZ_Calibrate
DS_DS — DS_Calibrate
G657A1 — G657A1_G657A1
Quick — Quick
G654 — G654_G654

Программы для сварки аттенюатора (стыка с предварительно заданным затуханием)

В списке программ сварки нет программы для преднамеренного внесения в сварной стык заданного затухания.

Наличие режима для быстрой сварки в неоптимальных условиях,
например, для подключения абонентов.

В качестве альтернативы ручному режиму для быстрой сварки в неоптимальных условиях выступает режим Quick.

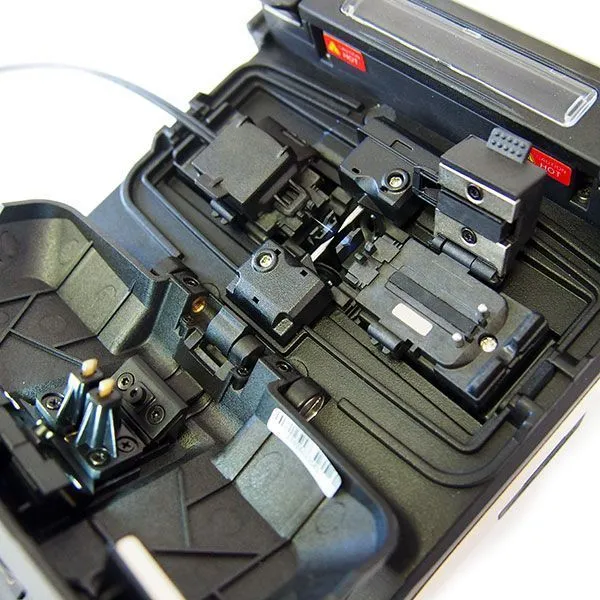

Фиксация волокон по наружному покрытию

0,25 мм; 0,9 мм; 2 мм; 3,0 мм; плоский кабель сечением 3х2 мм;
для скользящего покрытия 0,9 мм потребуется докупить опциональные съёмные фиксаторы FH-LT (Fiber Holder Loose Tube).

Длина скола для разных видов покрытия при использовании универсальных зажимов (зависит от толщины V-канавок. У A3 эта толщина равняется 2,5 мм).

5 мм для покрытия диаметром 0,250 мм. Стык защищается гильзой от 20 миллиметров или длиннее.

10 мм для покрытия диаметром 0,900 мм.* Стык защищается гильзой от 30 миллиметров или длиннее.

13 мм для покрытия диаметром 2 мм и 3 мм. Стык защищается 60-миллиметровой гильзой FTTx.**
13 мм для дроп-кабеля с прямоугольным сечением 3х2 мм. Стык защищается гильзой FTTx от 40 мм или длиннее.

Допустимый диаметр волокна для закладывания в V-канавку

80 - 150 мкм

Количество программ для сварки волокон

100 программируемых режимов

7 режимов оптимизированы для различных волокон

Можно добавлять новые программы, загружая любой из 7 шаблонов, хранящихся в памяти.

Количество программ для термоусадки гильз

30 программируемых режимов

5 режимов уже оптимизированы для гильз различных длин: 20 мм; 30 мм; 40 мм; 50 мм; 60 мм.

Можно добавлять новые программы, загружая два шаблона: Short и Long. Режим быстрой усадки с предварительным нагревом не предусмотрен.

Типичная величина затухания в сварных стыках

SM: 0,03 дБ / MM: 0,01 дБ / DS: 0,05 дБ / NZDS: 0,05 дБ / G.657: 0,03 дБ

Возвратные потери от стыка

лучше -60 дБ

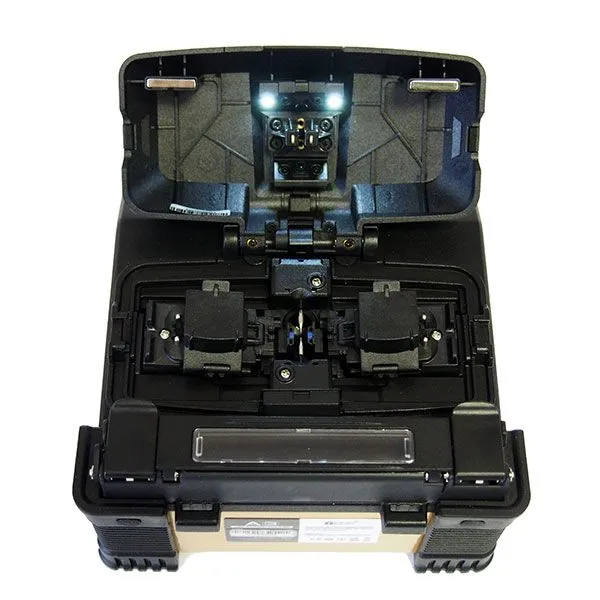

Подсветка при открытой ветрозащитной крышке

Два LED белого цвета

Типичная продолжительность одной сварки (от закрытия крышки до появления оценки потерь на дисплее)


от 9 до 11 c в программе SM-SM
7 c в программе Quick

Оценка потерь сварного стыка

Затухание стыка оценивается автоматически во всех программах и выражается в децибелах на стык.

Допустимые размеры защитных гильз

Длина: 20 мм; 30 мм; 40 мм; 50 мм; 60 мм; 33 мм (для сварных коннекторов).
Диаметр: до 6 мм включительно

Продолжительность одной термоусадки (для стандартной гильзы 60 мм)

21 с в программе 60 мм

программа Fast Preheat с предварительным подогревом отсутствует.
продолжительность термоусадки может задаваться от 10 до 900 секунд.

Объём журнала сварок

10000 записей, включающих дату, наименование и параметры режима, оценку потерь и изображение каждого стыка в двух проекциях. Записи заносятся в журнал циклически. Предусмотрена очистка журнала.

Тест на разрыв (усилие)

1,96 – 2,25 Н

Условия эксплуатации

Высота от 0 до 5000 м над уровнем моря; влажность от 0 до 95% без конденсата; температура от -10°С до +50°С; скорость ветра не более 15 м/с

Условия хранения

Для аппарата: при температуре от -20°C до +60°С и влажности от 0 до 95% без конденсата.
Для аккумулятора: при температуре от -20°C до +30°С и влажности от 0 до 95% без конденсата.

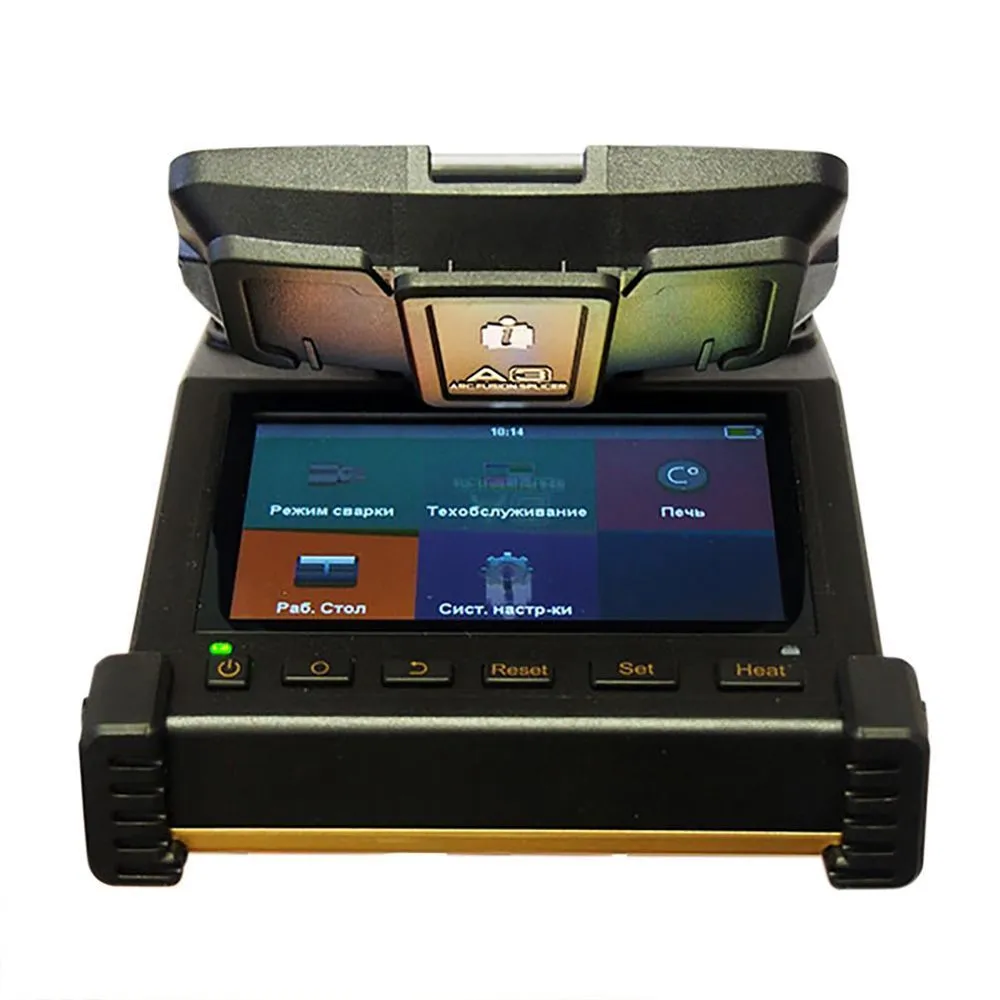

Монитор

Со встроенным цветным дисплеем LCD 4,3″

Увеличение волокон

128х или 256x в зависимости от режима просмотра

Требуемый источник питания

Литий-ионный аккумулятор LBT-3000-02 типа slot-in; 11,1 В.
Внешний адаптер питания и подзарядки INNO-PU-7: вход AC 220 В; выход DC 12,6 В; 1,8 А. Гнездовой разъём 4,0 х 1,8 мм, подключается к разъёму аккумулятора или к разъёму питания сварочного аппарата.

Ёмкость и ресурс аккумулятора

Модель LBT-3000-02, 3000 мАч, 200 сварок с усадкой (гарантируется 130) ***

Управление

Клавиатура. Тачскрин.

Автоматическая калибровка дуги

Да, автоматически корректирует параметры при каждой сварке, с учётом температуры и атмосферного давления

Ручная калибровка дуги

Да, с помощью теста «Калибровка дуги» в меню «Техобслуживание».

Ресурс электродов

Рекомендованный 5500 разрядов.
Допускается чистка и повторная установка.

Интерфейсы

USB-С
Обновление внутреннего ПО без доступа в интернет.

Комплект поставки
Обозначение/описание Количество
INNO Instrument A3 автоматический сварочный аппарат  1 шт
Прецизионный скалыватель INNO V11 c автоматическим сборщиком осколков, автоповоротом лезвия и электронным счётчиком 1 шт
Литий-ионная аккумуляторная батарея LBT-3000-02 1 шт
3000 мАч

Сетевой адаптер INNO-PU-7 1 шт
Вход: 220 В;
Выход: DC 12,6 В; 1,8 А
Разъём: гнездовой, 4.0 х 1.8 мм (внешний и внутренний диаметры)
Кабель для подключения сетевого адаптера к сети 220 В 1 шт
ACC-25

Столик для работы с аппаратом на весу 1 шт
Крепёжные винты аппарата и скалывателя к столику 1 пара
Лоток для охлаждения защитных гильз 1 шт
Универсальные съёмные зажимы для фиксации волокна по наружному покрытию 1 шт
0,25 мм; 0,9 мм; 2 мм; 3 мм и плоского кабеля 3х2 мм

Съёмный зажим печи для сварных коннекторов INNO SOC 1 шт
Съёмный фиксатор для сварных коннекторов INNO SOC 1 шт
Запасные электроды E-50 1 пара
(аналог Fujikura ELCT2-20A)

Кабель USB 1 шт
Type-A — C

Кабель USB 1 шт
Type-A-female — C

Ремень для транспортировочного кейса или столика 2 шт
Кейс для транспортировки и хранения 1 шт
