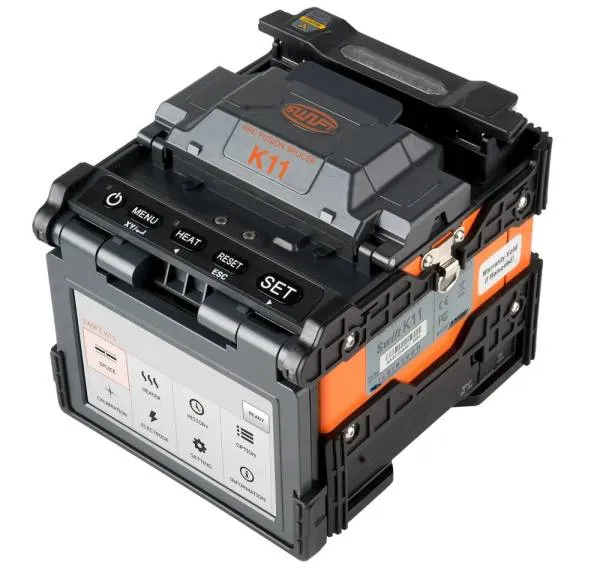

ILSINTECH K11 - аппарат для сварки оптоволокна

ILSINTECH K11 - аппарат для сварки оптоволокна
NULL Артикул: 003507 Компания TINVEST дилер: Ilsintech
Это цена с НДС по которой вы
можете купить товар сегодня Цена:
По запросу
Получить коммерческое предложение

ILSINTECH SWIFT K11 – обладает высокими техническими характеристиками и рекомендован для использования на оптической магистрали и сети доступа.

Особенности ILSINTECH SWIFT K11

  • поддержка обслуживания через Internet
  • высокая точность сведения волокон по сердцевине (IPAAS)
  • высокая скорость сварки (6 сек) и термоусадки (13 сек)
  • большая емкость аккумуляторной батареи 4700 мАч, (6000 мАч – опция)
  • авто распознавание типа волокна
  • цветной сенсорный дисплей 5,0”
  • подсветка печки
  • возможность установки splice-on коннекторов (держатели коннекторов заказываются отдельно)
  • интуитивно понятное меню
  • защита от влаги, пыли и ударов

Вы можете купить ILSINTECH K11 - аппарат для сварки оптоволокна в интернет-каталоге TINVEST официального дилера Ilsintech по выгодной цене с доставкой по РФ.

Наименование Модель Кол-во, шт
Сварочный аппарат SWIFT-K11 1
Адаптер питания от переменного тока F1-1 1
Загрузчики КДЗС S312 2
Запасные электроды EI-14 1 пара
Аккумуляторная батарея K11-4700 1
Лоток для охлаждения КДЗС CT-03(60mm) 1
Ручной стриппер CF-02 1
Коробка для ЗИП - 1
Дозатор для спирта - 1
Инструкция пользователя - 1
Кейс для транспортировки - 1
Скалыватель CS-01BT 1

Наименование параметра Значение
Сварка оптических волокон
Способ выравнивания волокон по сердцевине (IPAAS)
Тип свариваемых волокон SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), ITU-T G.657 (А1,А2; SMF-28 ULTRA)
Автоматическое распознавание волокон SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), SM(ITU-T G.657 A2/B2), SM(ITU-T G.657 B3)
Количество одновременно свариваемых волокон 1 пара
Калибровка дуги в режиме реального времени
автоматическая компенсация износа электрода
автоматическая подстройка от результатов предыдущего сращивания.
автоматическая подстройка по предварительной дуге. 4. Подстройка по датчикам окружающей среды.
Диаметр оболочки свариваемых волокон 80 ~ 150 мкм
Диаметр буфферного покрытия свариваемых волокон 100 мкм ~ 4 мм
Количество программ сварки 300
Потери на сварном соединении SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB
Отражение от сварного соединения -60dB
Типичное время сварки 6 сек (Быстрый режим)
Определение ориентировочных потерь на соединении доступно, по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна)
Контроль процесса сваривания визуальный, и аппаратный, при тесте на разрыв – только визуальный
Фильтрация результатов сварок по факту наличия ошибок при выгрузке результатов из аппарата на ПК
Функция внесения потерь на сварном соединении Есть (диапазон 0 – 10 дБ, шаг 0.01 дБ)
Пямять результатов сварок последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов)
Ресурс электродов более 3 500 сварных соединений
Тест на разрыв от 1,96 до 2,25
Термоусадка
Количество программ термоусадки 100
Типичное время термоусадки 9 сек (kdzs-45)
13 сек (kdzs-60)
Допустимый размер используемой КДЗС 40mm, 60mm (fiber), 32mm или 28mm (Коннектор), 20 мм, микро
Длина зачищенного волокна после скола 7-16 мм
Отображение результатов
Монитор сенсорный цветной, 5,0”
Камеры 2 камеры типа CMOS
Увеличение места сварки просмотр оси X/Y : 200X, MAX : 400X
Защита монитора прозрачная пластиковая пластина с антибликовым покрытием
Автоматический поворот экрана Ориентация экрана регулируется автоматически в соответствии с положением монитора
Изображение волокна автоматически переворачивается в соответствии с положением монитора
Питание
Питание от сети Адаптер 100~240V AC
Аккумуляторная батарея Литий-Полимерная DC 14.8В, 4700 мАч (опция – 6000 мАч)
Дополнительное питание автомобильный прикуриватель (12В) – опция
Количество циклов сварка/термоусадка от заряда батареи 250 циклов
Общие параметры
Порты miniUSB, разьем для питания от автомобильного прикуривателя 12В
Защита защита от ветра (до 15 м/сек);
защита от падения на любую сторону с высоты 76 см
защита от пыли IP52 ( Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства)
защита от влаги (Вертикально капающая вода не нарушает работу устройства, если его отклонить от рабочего положения на угол до 15°)
Условия эксплуатации Высота от 0 до 5000 м над уровнем моря; температура от -10 до +50˚C; влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с
Условия хранения Температура от -40 до +80˚C; влажность от 0 до 95% без конденсации. Температура длительного хранения с батареей от -20 до +30˚С
Габариты сварочного аппарата 143(W) ｘ163(L) ｘ140 (H)mm (не включая защитные резиновые накладки)
Габариты кейса для переноски 475(Д) х 285(Ш) х 225(В)
Вес сварочного аппарата 2.25 кг (включая батарею)
