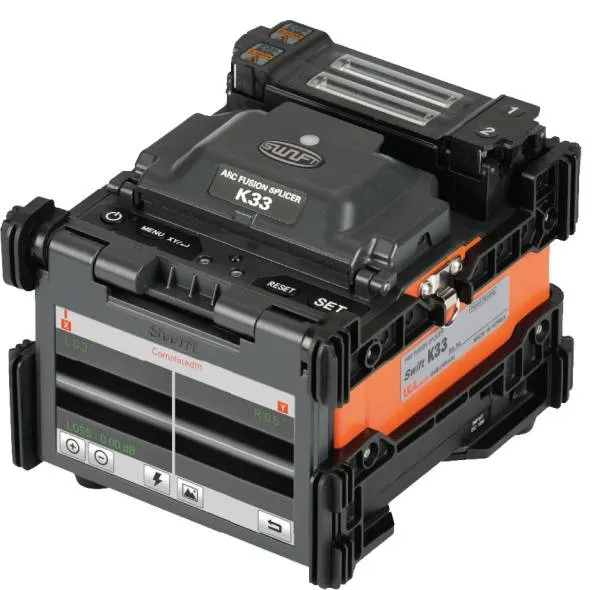

Программное обеспечение ILSINTECH Swift K33 - аппарат для сварки оптоволокна
| Артикул | 017361 |
| Компания TINVEST дилер | Ilsintech |
| Наличие | На складе |
|
Цена
Включает НДС |
381 509 руб.
362 434 руб.
|
Вы можете купить ILSINTECH Swift K33 - аппарат для сварки оптоволокна в интернет-каталоге TINVEST официального дилера Ilsintech по выгодной цене с доставкой по РФ.
Ilsintech Swift K33 - аппарат для сварки оптических волокон с выравниванием по сердцевине
Сварочный аппарат обладает высокими техническими характеристиками и рекомендован для использования на оптической магистрали и сети доступа.
Особенности
- автоматическое обновление программного обеспечения через Интернет;
- автоматическая и ручная калибровка дуги разряда;
- наличие функций автоматического запуска сварки и термоусадки;
- ориентация экрана регулируется автоматически в соответствии с положением монитора (изображение волокна автоматически переворачивается в соответствии с положением монитора);
- магнитные зажимы волокон, которые делают процесс эксплуатации сварочного аппарата более удобным (опционально);
- возможность установки splice-on коннекторов (держатели коннекторов заказываются дополнительно);
- универсальные держатели могут самостоятельно быть заменены на необходимые зажимы по типу волокна как на сварочном аппарате, так и на скалывателе;
- многофункциональный кейс со встроенными отделениями для инструментов, который может быть использован в качестве рабочей поверхности;
- снабжен пассивным охлаждением и оптической системой прямой (непосредственной) просветки волокна;
- программным обеспечением аппарата и ПО, поставляемым в комплекте, предусмотрена возможность управления данными:
- сохранения на ПК подробной статистики результатов произведенных сварок (изображения с экрана и параметры сварок) оптических волокон;
- настройка параметров сварки для конкретного типа волокна;
- наличие встроенной диагностики с детализацией результатов. - интерфейсы передачи данных: USB2.0/мини USB; Wi-fi (широкий диапазон частот, безопасность, большой радиус действия);
- простота эксплуатации подразумевает возможность самостоятельной замены электродов и лезвий без необходимости приобретения спец.инструментов; не требуется регулировка лезвий после замены;
- русифицированный пользовательский интерфейс и руководство по эксплуатации (инструкция).
Комплект поставки
| Сварочный аппарат Ilsintech SWIFT K33 | 1 |
| Ремень для переноски сварочного аппарата | 1 |
| Аккумуляторная батарея 6000 мАч | 1 |
| Адаптер питания от переменного тока/Зарядное устройство с кабелем питания 100-240В | 1 |
| Инструкция/руководство по эксплуатации на русском языке | 1 |
| Жесткий кейс-рабочий стол | 1 |
| Ремень для переноски кейса | 1 |
| Лоток для охлаждения КДЗС | 1 |
| Коробка для ЗИП | 1 |
| Кабель USB | 1 |
| Запасные электроды EI-23 | 1 пара |
| Скалыватель CS-01BT с функцией автоматического/ручного поворота лезвия, с канавкой для волокна 3мм, с автоматическим затягиванием сколотого волокна в контейнер для осколков, с системой масляного демпфирования Диаметр оболочки волокна, мкм – 125 Длина скола волокна, мм - 5-24 Диаметр покрытия волокна, мкм – 250-900, 3 мм Угол скола, градусы - Не более 0,5 Срок службы лезвия - Не менее 75 000 сколов | 1 |
| Ручной стриппер | 1 |
| Диспенсер для спирта | 1 |
| Поддержка волокна | 2 |
| Кисточка | 1 |
| Протокол выходного контроля | 1 |
| Шестигранный ключ | 1 |
Технические характеристики
| Метод выравнивания волокна | По сердцевине IPAAS (одиночное волокно) |
| Тип свариваемых волокон | SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3), G.657A1,A2; SMF-28 ULTRA; SMF-28 ULL; SM(G.654E) |
| Автоматическое определение режима сварки по типу волокна | SM, MM, DS, NZDS |
| Диаметр свариваемых волокон | 80 ~ 150 мкм |
| Диаметр буферного покрытия свариваемых волокон | 100 мкм ~ 3 мм; в т.ч. для волокна в свободном буфере |
| Количество режимов сварки, термоусадки | Сварка: 300; термоусадка: 100 |
| Длина зачистки волокна | 5 - 16 мм (для ОВ 250 мкм); 8 - 16 мм (для ОВ 900 мкм) |
| Типовые потери на сварном соединении | SM: 0.02дБ, MM: 0.01дБ, DS: 0.04дБ, NZDS: 0.04дБ |
| Отражение от сварного соединения | > 60дБ |
| Типичное время сварки | 6 сек («быстрый режим») |
| Определение ориентировочных потерь на соединении | доступно по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна) |
| Контроль процесса сваривания | визуальный и аппаратный |
| Фильтрация результатов сварок по факту наличия ошибок | при выгрузке результатов из аппарата на ПК |
| Функция внесения потерь на сварном соединении | Есть (диапазон 0 – 15 дБ, шаг 0.1 дБ) |
| Хранение результатов сварок | последние 20 000 результатов сохраняются во внутренней памяти (+ 20 000 изображений), слот для внешнего носителя SDHC |
| Ресурс электродов | 18 000 сварных соединений |
| Ресурс лезвия скалывателя | 75 000 сколов (CS-01BT) |
| Тест на прочность сварного соединения | от 1,96 до 2,25 |
| Типичное время термоусадки | •9 сек (КДЗС-45) •13 сек (КДЗС-60) |
| Допустимый размер используемой КДЗС | 20мм, 32 мм, 40 мм, 60 мм (волокно), или 28 мм, 32 мм (коннектор), микро |
| Монитор | сенсорный цветной, ЖК 5,0” |
| Тип матрицы | емкостная |
| Камеры | 2 камеры типа CMOS |
| Увеличение места сварки | просмотр оси X/Y : 200X, MAX : 400X, ZOOM : 670X |
| Батарея | Литий-Полимерная DC 14.8В, 6 000 мАч, 350 циклов сварки-термоусадки Срок службы: не менее 500 циклов заряда/разряда |
| Условия эксплуатации | Высота от 0 до 5000 м над уровнем моря; температура от -10 до +50˚C; влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с |
| Условия хранения | Температура от -40 до +80˚C; влажность от 0 до 95% без конденсации. Температура длительного хранения с батареей от -20 до +30˚С |
| Габариты сварочного аппарата | 130(Д) ｘ158(Ш) ｘ138 (В) мм (не включая защитные резиновые накладки) |
| Вес сварочного аппарата | 2.25 кг (включая батарею) |
| Калибровка дуги автоматическая | в режиме реального времени: •автоматическая компенсация износа электродов; •автоматическая подстройка от результатов предыдущего сращивания. |
| Интерфейсы передачи данных | USB2.0/мини USB; Wi-fi |
| Гарантия | 12 месяцев |
