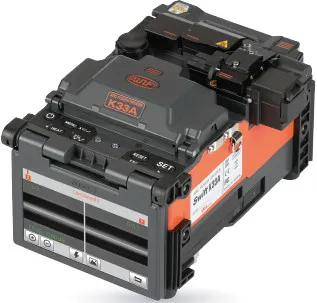

ILSINTECH Swift K33A - аппарат для сварки оптоволокна

Артикул	017362
Компания TINVEST дилер	Ilsintech
Наличие	На складе

1 год гарантии

Выгодная доставка

Цена Включает НДС	500 645 руб. 475 613 руб.

Получить КП

Купить

Вы можете купить ILSINTECH Swift K33A - аппарат для сварки оптоволокна в интернет-каталоге TINVEST официального дилера Ilsintech по выгодной цене с доставкой по РФ.

Ilsintech SWIFT K33A – это высокотехнологичный и точный сварочный аппарат с выравниванием по сердцевине, который объединяет функции all-in-one: зачистка, очистка, скалывание, сварка и термоусадка.

Особенности

встроенный автоматический термостриппер – отсутствие царапин на волокне, прочность на разрыв - стандарт Telcordia 3 кгс;
встроенная помпа для спирта объемом ≈14мл;
встроенный скалыватель с ресурсом лезвия не менее 75 000 сколов;
автоматическое обновление программного обеспечения через Интернет;
автоматическая и ручная калибровка дуги разряда;
наличие функций автоматического запуска термостриппера, сварки и термоусадки;
ориентация экрана регулируется автоматически в соответствии с положением монитора (изображение волокна автоматически переворачивается в соответствии с положением монитора);
возможность установки splice-on коннекторов (держатели коннекторов заказываются дополнительно);
магнитные зажимы волокон, которые делают процесс эксплуатации сварочного аппарата более удобным (опционально);
универсальные держатели могут самостоятельно быть заменены на необходимые зажимы по типу волокна с удобным перемещением данных магнитных зажимов из термостриппера в скалыватель и сварочный модуль;
многофункциональный кейс со встроенными отделениями для инструментов, который может быть использован в качестве рабочей поверхности;
снабжен пассивным охлаждением и оптической системой прямой (непосредственной) просветки волокна;
программным обеспечением аппарата и ПО, поставляемым в комплекте, предусмотрена возможность управления данными:
- сохранения на ПК подробной статистики результатов произведенных сварок (изображения с экрана и параметры сварок) оптических волокон;
- настройка параметров сварки для конкретного типа волокна;
- наличие встроенной диагностики с детализацией результатов.
интерфейсы передачи данных: USB2.0/мини USB; Wi-fi (широкий диапазон частот, безопасность, большой радиус действия);
простота эксплуатации подразумевает возможность самостоятельной замены электродов и лезвий без необходимости приобретения спец.инструментов; не требуется регулировка лезвий после замены;
русифицированный пользовательский интерфейс и руководство по эксплуатации (инструкция).

Комплект поставки

Сварочный аппарат Ilsintech SWIFT K33A	1
Ремень для переноски сварочного аппарата	1
Аккумуляторная батарея	1
Адаптер питания от переменного тока/Зарядное устройство с кабелем питания 100-240В	1
Инструкция/руководство по эксплуатации на русском языке	1
Жесткий кейс-рабочий стол	1
Ремень для переноски кейса	1
Лоток для охлаждения КДЗС	1
Коробка для ЗИП	1
Кабель USB	1
Запасные электроды EI-23	1 пара
Скалыватель встроенный CF-07FT с функцией автоматического/ручного поворота лезвия, с канавкой для волокна 3мм, с автоматическим затягиванием сколотого волокна в контейнер для осколков, с системой масляного демпфирования Диаметр оболочки волокна, мкм – 125 Длина скола волокна, мм - 5-24 Диаметр покрытия волокна, мкм – 250-900, 3 мм Угол скола, градусы - Не более 0,5 Срок службы лезвия - Не менее 75 000 сколов	1
Термостриппер встроенный	1
Помпа для спирта встроенная (≈14мл)	1
Кисточка	1
Поддержка волокна	2
Протокол выходного контроля	1
Шестигранный ключ	3

Технические характеристики

Метод выравнивания волокна	По сердцевине IPAAS (одиночное волокно)
Тип свариваемых волокон	SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A1, A2/B2), SM(G.657 B3), SMF-28 ULTRA; SMF-28 ULL; SM(G.654E)
Автоматическое определение режима сварки по типу волокна	SM, MM, DS, NZDS
Диаметр свариваемых волокон	80 ~ 150 мкм
Диаметр буферного покрытия свариваемых волокон	100 мкм ~ 3 мм; в т.ч. для волокна в свободном буфере
Количество режимов сварки, термоусадки	Сварка: 300; термоусадка: 100, термостриппер: 50
Длина зачистки волокна	5 - 16 мм (для ОВ 250 мкм); 8 - 16 мм (для ОВ 900 мкм)
Типовые потери на сварном соединении	SM: 0.02дБ, MM: 0.01дБ, DS: 0.04дБ, NZDS: 0.04дБ
Отражение от сварного соединения	> 60дБ
Типичное время сварки	6 сек («быстрый режим»), в среднем – 9 сек
Определение ориентировочных потерь на соединении	доступно по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна)
Контроль процесса сваривания	визуальный и аппаратный
Фильтрация результатов сварок по факту наличия ошибок	при выгрузке результатов из аппарата на ПК
Функция внесения потерь на сварном соединении	Есть (диапазон 0 – 15 дБ, шаг 0.1 дБ)
Хранение результатов сварок	последние 20 000 результатов сохраняются во внутренней памяти (+ 20 000 изображений), слот для внешнего носителя SDHC
Ресурс электродов	18 000 сварных соединений
Ресурс лезвия скалывателя	75 000 сколов (встроенный CF-07FT (аналогичен CS-01BT)
Тест на прочность сварного соединения	2N / 4.4N (Опция)
Типичное время термоусадки	•9 сек (КДЗС-45) •13 сек (КДЗС-60)
Допустимый размер используемой КДЗС	32 мм, 40 мм, 60 мм (волокно), или 28 мм, 32 мм (коннектор), микро
Монитор	сенсорный цветной, ЖК 5,0”
Тип матрицы	емкостная
Камеры	2 камеры типа CMOS
Увеличение места сварки	просмотр оси X/Y : 200X, MAX : 400X, ZOOM : 670X
Батарея	Литий-Полимерная DC 14.8В, 6000 мАч, 230 циклов термостриппера-сварки-термоусадки Срок службы: не менее 500 циклов заряда/разряда
Условия эксплуатации	Высота от 0 до 5000 м над уровнем моря; температура от -10 до +50˚C; влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с
Условия хранения	Температура от -40 до +80˚C; влажность от 0 до 95% без конденсации. Температура длительного хранения с батареей от -20 до +30˚С
Габариты сварочного аппарата	136(Д) ｘ215(Ш) ｘ137 (В) мм (не включая защитные резиновые накладки)
Вес сварочного аппарата	2.45 кг (включая батарею)
Калибровка дуги автоматическая	в режиме реального времени: •автоматическая компенсация износа электродов; •автоматическая подстройка от результатов предыдущего сращивания.
Интерфейсы передачи данных	USB2.0/мини USB; Wi-fi
Гарантия	12 месяцев
