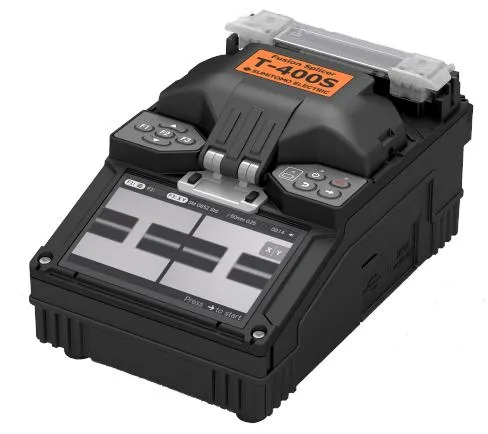

Sumitomo T-400S - аппарат для сварки оптоволокна
Артикул | 003719 |
Компания TINVEST дилер | Sumitomo |
Наличие | Под заказ |
Цена
|
По запросу |
Вы можете купить Sumitomo T-400S - аппарат для сварки оптоволокна в интернет-каталоге TINVEST официального дилера Sumitomo по выгодной цене с доставкой по РФ.
Сварочный аппарат с активными V-канавками T-400S был создан для сохранения высокого качества монтажа оптической линии даже в условиях, когда инженер-монтажник ВОЛС имеет невысокую квалификацию.
В аппарате Sumitomo T-400S используется технология Super-Wide, которая позволяет производить выравнивание оптических волокон в более широких диапазонах расстояний.
Super-Wide позволяет нивелировать ошибки, которые могут быть допущены монтажником при подготовке и укладке волокон в каретки сварочного аппарата. За счет этого при сварке волокон на Sumitomo T-400S предельно низкий шанс получения результата, который придется переделывать, что экономит время, столь ценное при большом объеме работ на сетях FTTh.
Параметры сварки оптических волокон у Sumitomo T-400S соответствуют современным требованиям к аппаратам для FTTh сетей: время сварки от 7 секунд, вносимые потери не выше 0.03 дБ, что вполне приемлемо для аппаратов с юстировкой по оболочке. Запас автономности Sumitomo T-400S составляет 200 сварок с термоусадками, обеспечивается он аккумулятором емкостью 3300 мАч.
Сменные прижимы оптических волокон позволяют проводить сварки волокон с различающимися оболочками. В Sumitomo T-400S может быть установлен прижим для монтажа сварных коннекторов, что актуально для аккуратного и надежного подключения конечных пользователей.
Технические характеристики
ебования к оптическому волокну |
Материал | Кварцевое стекло | |||
Количество волокон/ Тип волокон |
Одиночное волокно / SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657) |
||||
Диаметр волокна |
Диаметр кварцевого стекла 125 мкм. Диаметр оболочек до 3 мм при использовании различных прижимов волокон. |
||||
Длина сколотого волокна | от 5 до 16 мм для одиночных волокон, 8 для Drop кабеля | ||||
Основные характеристики |
Типичные потери на сварке*1 | SMF: 0.03 дБ, MMF: 0.01 дБ, DSF: 0.05 дБ, NZDSF: 0.05 дБ | |||
Типичные обратные потери | 60 дБ и более | ||||
Типичное время сварки | 7 секунд (SM G652 Quick Mode) | ||||
Типичное время термоусадки КДЗС |
24 секунды (FPS-61-2.6 sleeve, в Программе- S60mm 0.25 ) | ||||
Количество циклов сварка+термоусадка *2 |
около ~200 (BU-15) (при полностью заряженном аккумуляторе) | ||||
Просмотр волокна / Увеличение |
2 CMOS камеры/ Увеличение (макс.) -200X | ||||
Тест на разрыв | 1.96 ~ 2.09N | ||||
Применяемые КДЗС | 60 мм, 40 мм & Sumitomo Nano sleeves | ||||
Программы | Программы сварки |
Всего 150, 11 активированы, 100 может создать пользователь (39 подготовлены, но требуют активации) |
|||
Программы нагревателя |
Всего 50, 11 активированы, 20 может создать пользователь (19 подготовлены, но требуют активации) |
||||
Функции |
Сохранение изображений/ Сохранение данных |
100 изображений экрана / 10 000 данных сварок (во внутренней памяти) | |||
Автостарт | Процесса сварки/Процесса термоусадки | ||||
Сменные держатели волокон |
Имеются, для волокон в 250&900 мкм оболочках, для патчкордов 2 & 3 мм и Drop кабеля с прямоугольным покрытием |
||||
Прижимы печи термоусадки для сборки соединителя «Сварка внутри разъёма» |
Имеются | ||||
Автоматическая калибровка дуги | Автоматическая компенсация в зависимости от изменения окружающей среды. | ||||
Габариты / Вес | Габариты | 129(Ш) x 195(Д) x 99(В) мм (без выступающих частей) | |||
Вес | 1.2 кг (без аккумулятора), 1.3 кг (с аккумулятором BU-15) | ||||
Монитор | 4.3" цветной LCD дисплей | ||||
Интерфейс | USB порт | USB 2.0 (тип mini-B) | |||
Электропитание | Переменное напряжение | AC 100 ~ 240 V, 50/60 Hz (ADC-15) | |||
Переменное напряжение | DC 10 ~ 15 V | ||||
Аккумулятор | Li-ion 10.8 V, 35.64 Вт/час (BU-15) | ||||
Условия эксплуатации |
Высота: 0 ~ 5 000 м, Температура: -10°C ~ +50°C, Влажность: 0 ~ 95%RH (без конденсации), Скорость ветра: не более 15 м/сек |
||||
Условия хранения |
Температура: -40°C ~ +80°C, Влажность: 0 ~ 95%RH (без конденсации), Аккумулятор: -20°C ~ +30°C (длительное хранение) |
||||
Срок службы электродов*3 | 6 000 разрядов дуги | ||||
Обновление Программного Обеспечения | Интернет |
