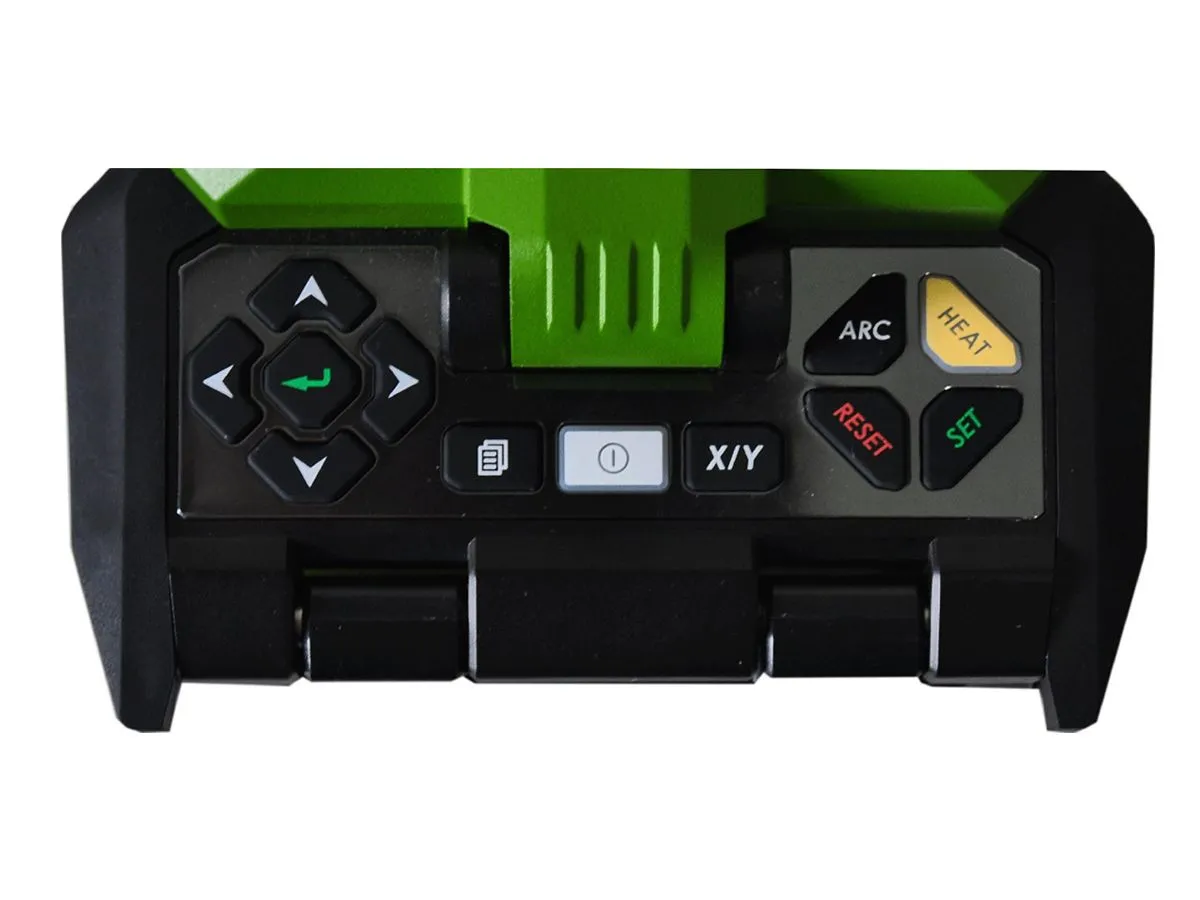

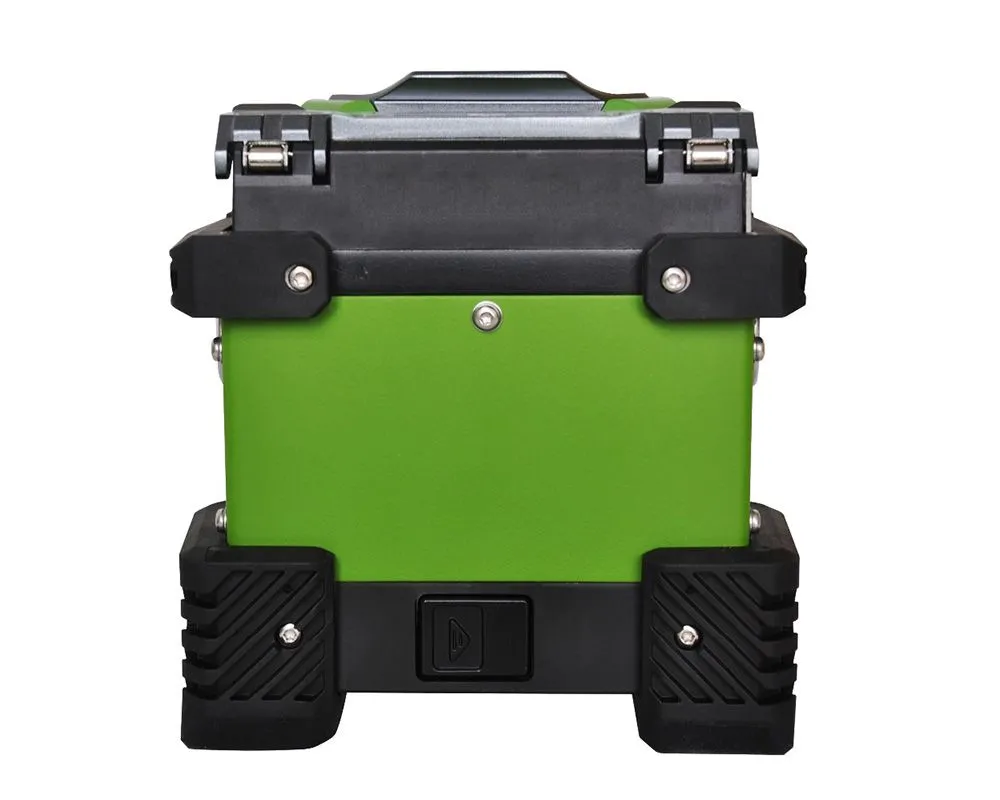

Сварочный аппарат оптического волокна Joinwit JW4106S

Сварочный аппарат оптического волокна Joinwit JW4106S
Сварочный аппарат оптического волокна Joinwit JW4106S
Сварочный аппарат оптического волокна Joinwit JW4106S
Артикул 056561
Компания TINVEST дилер Joinwit
Наличие На складе
Цена
Включает НДС
120 809 р.
111 144 р.
Получить КП
Купить

Вы можете купить Сварочный аппарат оптического волокна Joinwit JW4106S в интернет-каталоге TINVEST официального дилера Joinwit по выгодной цене с доставкой по РФ.

Сварочный аппарат Joinwit JW4106S для монтажа магистральных оптических линий.

Прибор для сращивания оптических волокон JW4106S использует специальный источник света для освещения загруженных волокон, а затем с помощью специального микроскопа проецирует изображения волокон на датчик изображения. Изображения двух волокон обрабатываются центральным процессором, а затем передаются на монитор для отображения. Процессор анализирует и обрабатывает сигналы изображения и генерирует различные виды информационных и управляющих сигналов. Процессор регулирует волокна с помощью двигателей толкания, выравнивания и фокусировки, приводимых в действие схемой, для перемещения двух волокон близко друг к другу и выравнивания их в осевом и радиальном направлениях. После выравнивания процессор посылает дуговой сигнал. Высокое напряжение генерируется высоковольтной цепью, которая пронизывает воздух с двух концов электрода и выдает дугу. Высокая температура дуги используется для сращивания и сплавления волокон. Физические характеристики изображений после сращивания используются для расчета текущих потерь при сращивании, отображаемых на мониторе. После завершения сращивания отцентрируется место сращивания в защитной втулке и помещают их в нагреватель для термоусадочной защиты.

Технические характеристики

Метод выравнивания

Точное выравнивание по сердцевине и по оболочке

Применимые волокна

Любые распространенные оптические волокна, волокна с резиновой изоляцией и перемычки, соответствующие требованиям ITU-TG.651-653, ITU-TG.655 и ITU-TG.657.

Диаметр оптического волокна

Оболочка: 80-150 мкм, слой покрытия: 0,1-3 мм

Длина резки

5-16 мм (диаметр оптического волокна с покрытием <250 мкм), 10 мм (диаметр оптического волокна с покрытием: 0,25-3 мм)

Потери на сварном соединении (типовое значение)

0,02 дБ (SMF); 0,01 дБ (ММФ); 0,04 дБ (DSF);

Обратные потери

(NZDSF) не более 60 дБ

Время сварки (типичное значение)

7 с

Время нагрева (типичное значение

18 с

Испытание на тяговое усилие

1,96-2,25 Н

Термоусадочная трубка

60 мм, 40 мм и ряд термоусадочных трубок

Графический дисплей

Высокопроизводительный 4,3-дюймовый ЖК-дисплей

Кратность увеличения

320 /88

Запись данных

10000 групп

Емкость батареи

IV, 6400 мАч, типичное значение сварки плавлением и термического цикла составляет 220 циклов

Срок службы батареи

300-500циклов зарядки, может быть заменено заказчиком

Срок службы электрода

Типичное значение 4000 циклов, может быть заменено клиентами

Освещение

Встроенные светильники с высокой яркостью и широкой площадью освещения

Климатические

Температура: -10-50℃; влажность: 0-95%, высота над уровнем моря:0-6000м

Операционные интерфейсы

Графические операционные интерфейсы GUI

Внешнее питание

ACIOО 240В, 60Гц, O ISA; DC: DCIO

Внешний порт

USB SD

Габаритные размеры

120 мм (Ш) x 130 мм (В) x 154 мм (Г) (без резиновой антивибрационной прокладки)

Масса

1,59 кг (основной двигатель), 0,37 кг (аккумулятор)
