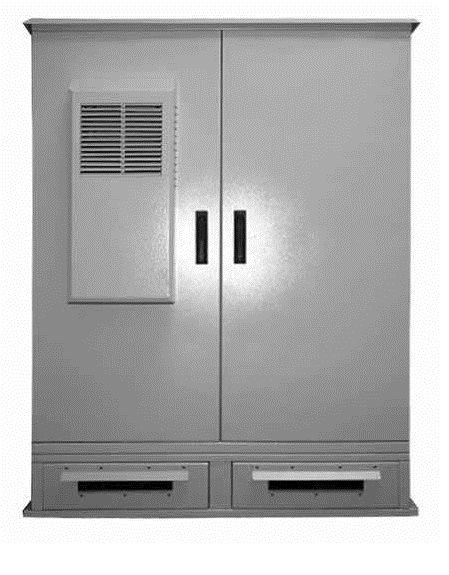

Монтажный шкаф серии 672 класс II

Монтажный шкаф серии 671 класс II.

Шкафы монтажные напольные серии 672 состоят из разборного несу­щего каркаса, на который монтируются передняя дверь, боковые и задняя стенки. Дверь шкафа снабжена панельным замком с поворотной ручкой и тремя запорными планками разного направления. Крепление стенок - винтами снаружи.

Все элементы шкафа выполнены с уплотнением, обеспечивающим плот­ное прилегание к корпусу и защиту от попадания воды и пыли во внутренний объем шкафа. Шкаф изготавливается из листовой нержавеющей стали толщиной 1,5 мм, без покрытия. По отдельному требованию заказчика шкаф может быть выпол­нен с полимерным покрытием: краска порошковая полиэфирная.

Для крепления аппаратуры шкаф комплектуется одной на всю высоту или несколькими разной высоты монтажными панелями - исполнение и коли­чество панелей оговаривается при открытии заказа.

Возможна регулировка положения панелей по глубине шкафа. Шкаф поставляются с цоколем высотой 100 мм или 200 мм для подвода кабелей и крепления шкафа к полу (фундаменту) посредством анкерных болтов КА- S-D 10\10х92 (доступ к точкам крепления через съемную заглушку в осно­вании).

Предусмотрена возможность соединения шкафов между собой в одну го­ризонтальную цепочку (пакетное соединение)

Кабельные вводы

Исполнение кабельных вводов в шкафу оговаривается при открытии заказа.

Заземление

Шкаф имеет электрическое заземление каждой металлической части корпуса.

Степень защиты по ГОСТ 14254 (МЭК 529-89): IP 55.

Далее приведены конструктивные особенности шкафов серии 672 по группам:

Монтажный шкаф серии 672 класс II:

Шкафы-термобоксы с покрытием: краска порошковая полиэфирная (атмосферостойкая).

Цвет: RAL 7035 (светло-серый).

Для защиты установ­ленного оборудования от температурных колебаний внутренние поверх­ности корпуса и двери выполнены по технологии «сэндвич-панелей» - наружный и внутренний стальные листы, между ними теплоизолятор.

Внутренние облицовочные панели выполнены из оцинкованной ста­ли. Внутреннее пространство корпуса функционально разделе­но на два отсека (без внутренней перегородки). Каждый отсек имеет отдельную дверь. Предусмотрена возможность установки климатического оборудования и его защиты снаружи металлическим кожухом.

*Климатическое оборудование в базовую комплектацию не входит-поставка оговаривается при открытии заказа.

Технические характеристики

Технические данные монтажных шкафов по сериям представлены в общей таблице:

Технические данные и описание монтажных шкафов
