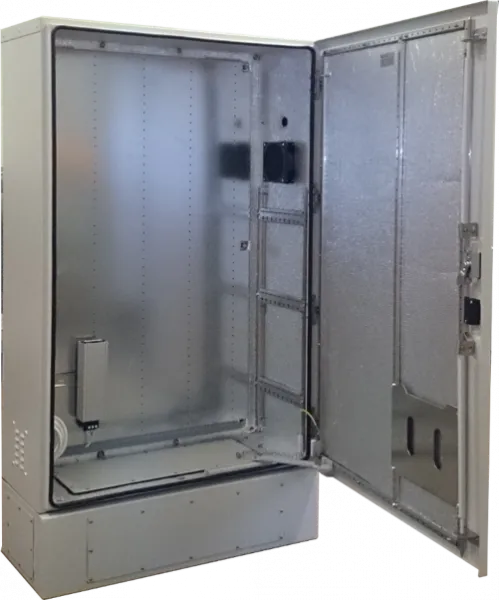

Монтажный шкаф серии 675 класс III

Монтажный шкаф серии 671 класс III.

Шкафы монтажные настенные серии 675* состоят из цельносварного корпуса, с односторонним доступом. Шкафы изготавливаются из стали Ст 08пс толщиной 1,5 мм. В состав шкафов входят: корпус, дверь, оцинкованная монтажная панель, комплект заземления, комплект кронштейнов для монтажа.

Монтажная панель выполнена из оцинкованной стали толщ. 2 мм. крепится четырьмя  гайками на заднюю стенку шкафа, на шпильки М8х16.

Корпус выполнен с уплотнением, обеспечивающим плот­ное прилегание и защиту от попадания воды и пыли во внутренний объем шкафа.

Дверь надежно фиксируется 3-х точечным замком.

Крепление шкафа к стене предусмотрено клиновыми анкерами с применением монтажных кронштейнов (анкера и кронштейны входят в комплект поставки).

*Примечание: существуют варианты напольного исполнения (см. таблицу)

Кабельные вводы

Исполнение кабельных вводов в шкафу (количество, расположение, размеры и установка гермовводов)  - оговаривается при открытии заказа.

Заземление

Все металлические элементы шкафа заземлены между собой гибкими переходниками (желто-зеленый провод ПВ-4).

Покрытие: краска порошковая  полиэфирная (атмосферостойкая).

Цвет: RAL 7035 (светло-серый).

Степень защиты по ГОСТ 14254 (МЭК 529-89): IP 55.

Далее приведены конструктивные особенности шкафов серии 675 по группам:

Монтажный шкаф серии 675 класс III

В стандартную комплектацию шкафов входят: сварной корпус, дверь с замком, оцинкованная монтажная панель, комплект заземления, для крепления на стену комплектуется двумя крепежными уголками.

Возможна комплектация специальными комплектами хомутов для жесткого крепления на столб(мачту) или цоколем, высотой 200 мм. для установки на пол – При оформлении заказа  добавляется буква «К» или «А»,  обозначающая тип исполнения шкафа.

Исполнение К – шкаф мачтового исполнения,

Исполнение А – шкаф напольной установки.

Материал изготовления - листовая нержавеющая сталь AISI 304 толщ. 1,5мм. Внутренние поверхности выполнены со слоем термоизоляции толщ.10 мм.

Дверь с уплотнением, оснащена 3-х точечным замком, карманом для документации и фиксатором, удерживающим дверь в открытом положении.

В шкафу возможен монтаж систем вентиляции и обогрева, датчика контроля доступа – поставка климатического оборудования оговаривается при открытии заказа.

Технические характеристики

Технические данные монтажных шкафов по сериям представлены в общей таблице:

Технические данные и описание монтажных шкафов
