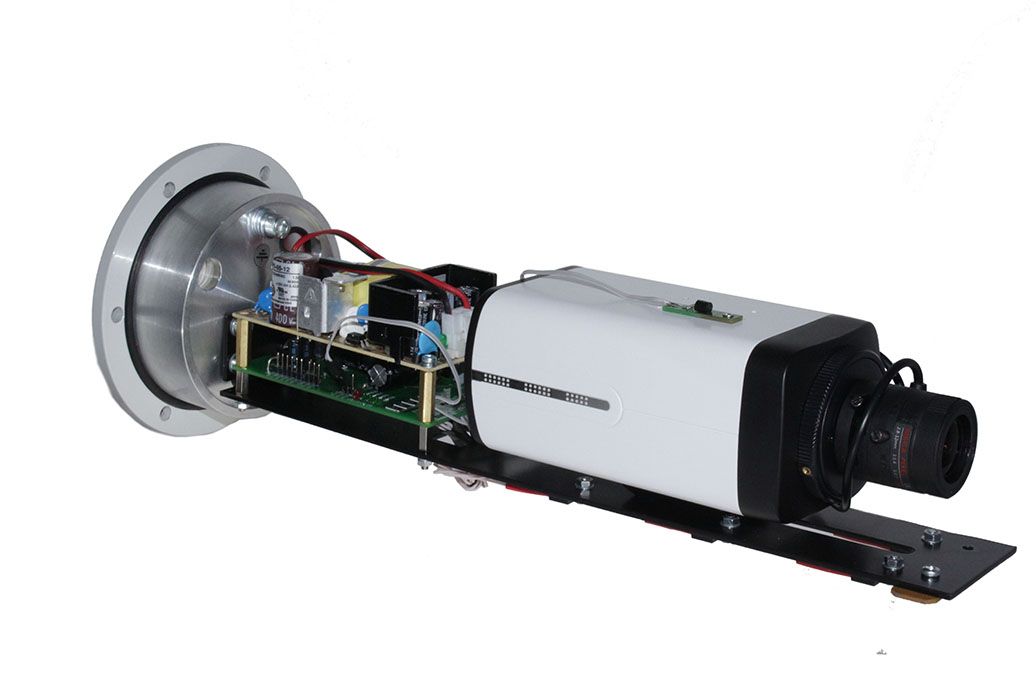

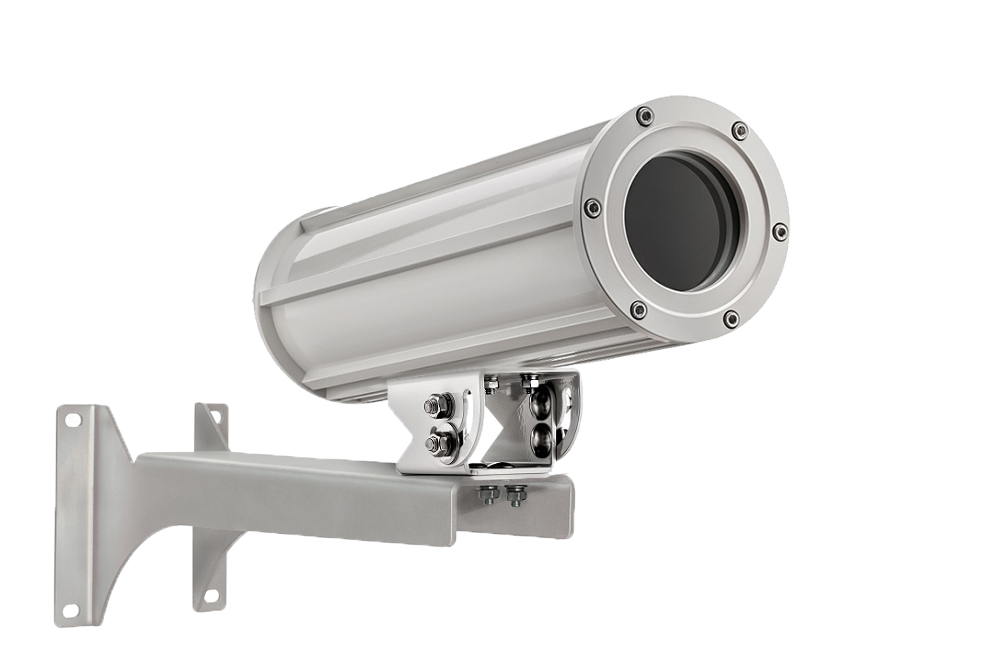

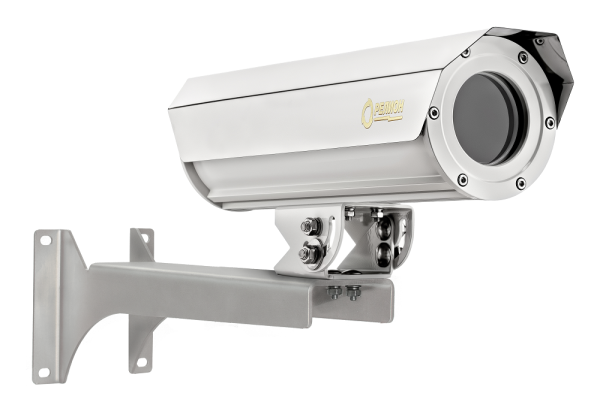

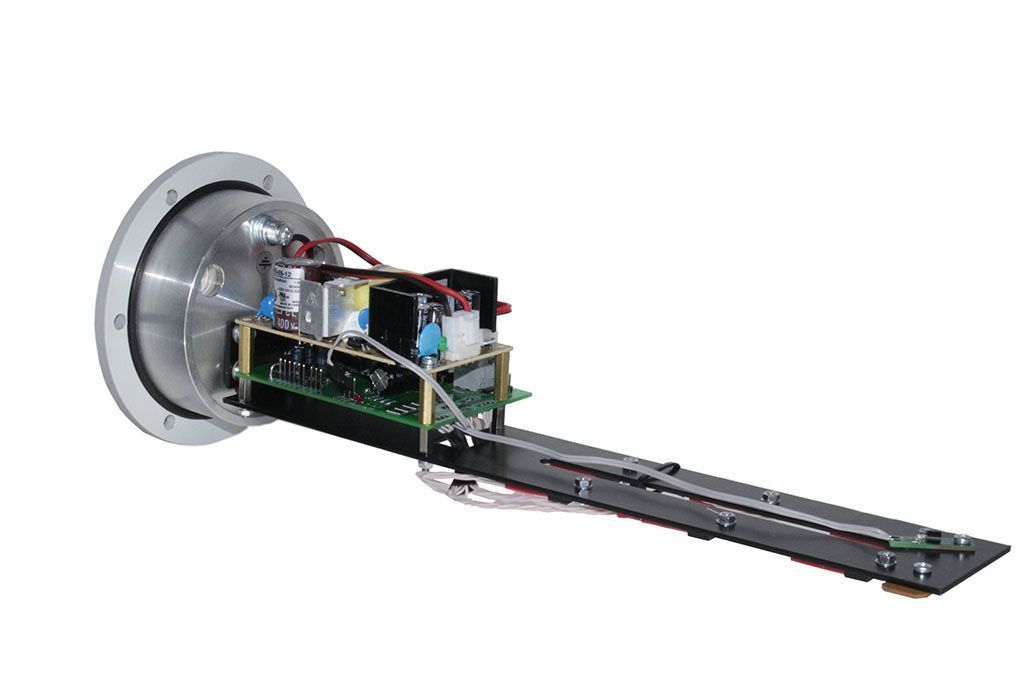

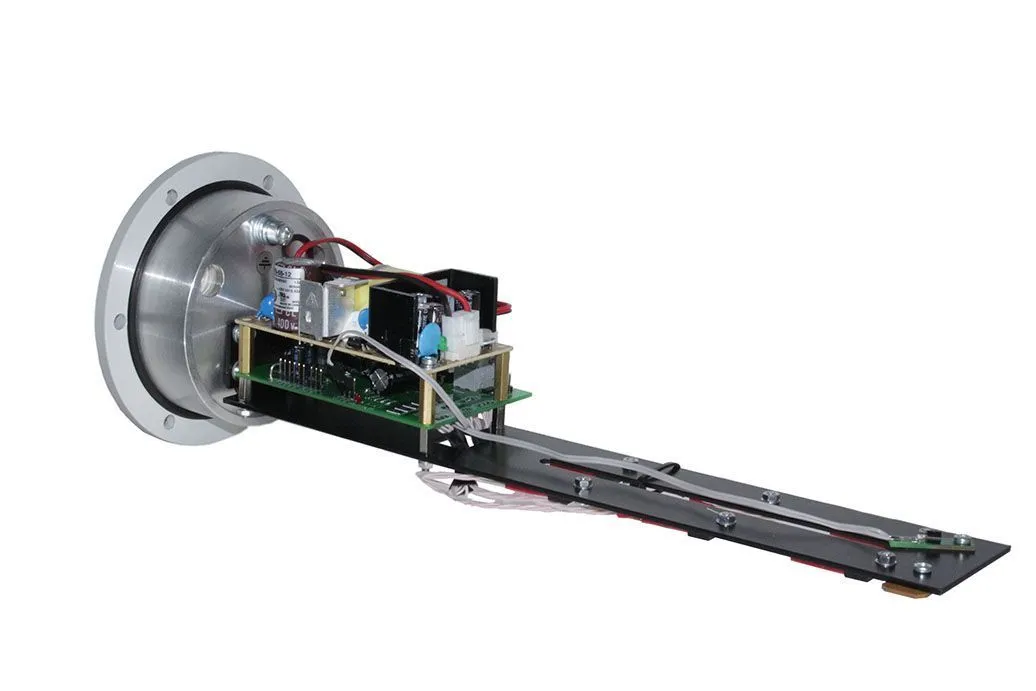

Термокожух Релион ТКВ-200-А

Релион ТКВ-200-А – Взрывозащищенный термокожух предназначен для защиты видеооборудования в системах охранного и технологического видеонаблюдения во взрывоопасных зонах, «1» и «2».

Релион ТКВ-200-А. Взрывозащищенные термокожухи, поставляются в следующих исполнениях:

• Релион ТКВ-200-А исп. 01 – без блока питания, без подогрева, без холодного старта, без защиты от переполюсовки и КЗ, температурный диапазон от -45 до +55°С;
• Релион ТКВ-200-А исп. 02 – питание 24÷36 В AC/DC, без подогрева, без холодного старта, без защиты от переполюсовки и КЗ;
• Релион ТКВ-200-А исп. 06 – питание 220 В AC, без подогрева, без холодного старта, без защиты от переполюсовки и КЗ;
• Релион ТКВ-200-А исп. 08 – питание 24÷36 В AC/DC, подогрев, температурный диапазон от -60 до +50°С, холодный старт, защита от переполюсовки и КЗ;
• Релион ТКВ-200-А исп. 09 – питание 220 В AC, подогрев, температурный диапазон от -60 до +50°С, холодный старт, защита от переполюсовки и КЗ;
• Релион ТКВ-200-А исп. 11 – питание по РоЕ, подогрев, температурный диапазон от -60 до +50°С, холодный старт, защита от переполюсовки и КЗ, грозозащита;
• Релион ТКВ-200-А исп. 00 – питание по РоЕ, подогрев, температурный диапазон от -45 до +50°С, без холодного старта, без защиты от переполюсовки и КЗ;
• Релион ТКВ-200-А исп. 16 – питание 12 В DC, подогрев, температурный диапазон от -60 до +50°С, холодный старт, защита от переполюсовки и КЗ

ВНИМАНИЕ. Температурный режим работы термокожуха с установленным оборудованием, может быть ограничен температурным диапазоном самого оборудования.

Маркировка взрывозащиты термокожуха 1Ex db IIC T6 Gb / Ex tb IIIC T85°C Db

Материал корпуса термокожуха выполнен из алюминиевого сплава АД31Т5

Исполнение видеокамеры с питанием по РоЕ отвечает современным требованиям системы видеонаблюдения:

• Стандарт PoE IEEE 802.3af

Стандарт PoE для потребляющего оборудования до 12,7Вт

• Стандарт PoE IEEE 802.3at

Стандарт PoE для потребляющего оборудования до 25.4Вт

• Стандарт PoE IEEE 802.3at

Стандарт PoE для потребляющего оборудования до 54Вт, при подключении по 4 парам UTP.

При выборе коммутатора для термокожуха необходимо учитывать два параметра, касающиеся использования технологии PoE: максимальная мощность, выделяемая коммутатором на один порт и общий бюджет мощности PoE коммутатора. Максимальная мощность потребления видеокамеры не должна превышать выделенной мощности на один порт коммутатора, а также суммарная максимально потребляемая мощность видеокамер не должна превышать общий бюджет мощности PoE коммутатора.

Автоматический режим поддержания температуры +5ºС (±2ºС) внутреннего пространства кожуха (исполнения 00, 08, 09, 11, 16)

Автоматический подогрев внутреннего пространства до +1°С перед холодным запуском, что обеспечивает безопасный режим работы видеооборудования (исполнения 08, 09, 11, 16)

Равномерный прогрев всего внутреннего пространства термокожуха независимо от степени угла наклона (исполнения 08, 09, 11, 16)

Аварийное отключение питания видеокамеры при повышении температуры внутри термокожуха до +50°С (исполнения 08, 09, 11, 16)

Скользящее крепление кронштейна облегчает установку термокожухов в ограниченных пространствах

Питание термокожуха возможно от разного типа источников, в зависимости от исполнения:

• исп. 00 – питание РоЕ;
• исп. 01 – без блока питания;
• исп. 08 – питание 24÷36 В AC/DC;
• исп. 09 – питание 220 В AC;
• исп. 11 – питание РоЕ;
• исп. 16 – питание 12 В DC.

Стабилизированное напряжение питания для видеокамеры 12 В DC (кроме исп.01).

Характеристики

Характеристика				Значение
Маркировка взрывозащиты				1Ex db IIC T6 Gb /  Ex tb IIIC T85°C Db
Материал корпуса				Алюминий АД31Т5
Степень защиты оболочкой, IP				66/68
Вид климатического исполнения по ГОСТ 15150				УХЛ-1, ОМ1
Полезный внутренний объём, мм		Релион-ТКВ-200-А Релион-ТКВ-300-А		65х65х210 80x80x240
Температурный диапазон, ºC		Исп. 01		-45 ÷ +55
		Исп. 02 Исп. 06		без блока питания и подогрева
		Исп. 00		-45 ÷ +50
		Исп. 08 Исп. 09 Исп. 11 Исп. 16		-60 ÷ +50
Количество кабельных вводов (в комплект поставки не входят), шт				2
Напряжение питания термокожуха, В				12 DC
				24÷36 DC/AC
				220 AC
				По PoE
Максимальный ток потребления термокожуха с включенным подогревом, не более, А		12 VDC		5,4
		24÷36 VDC/VAC		2,7
		220 VAC		0,3
Максимальная потребляемая мощность термокожуха, Вт				46
Напряжение питания для видеокамеры, В				12
Максимальная мощность встраиваемой видеокамеры при максимальной температуре эксплуатации термокожуха, Вт		температура ºС		ТКВ-200-А	ТКВ-300-А
		при +50 ºС		3,5	4,5
		при +45 ºС		5	5,5
		при +40 ºС		6,5	7
Температура аварийного отключения питания видеокамеры, °С				ТКВ-200-А	ТКВ-300-А
				+50	+55
Габаритные размеры термокожуха, мм				ТКВ-200-А	ТКВ-300-А
				494х242х128	630х311х150
Режим работы				Непрерывный
Масса, не более, кг				ТКВ-200-А	ТКВ-300-А
				4,6	5,8
Срок службы, не менее, лет				10
