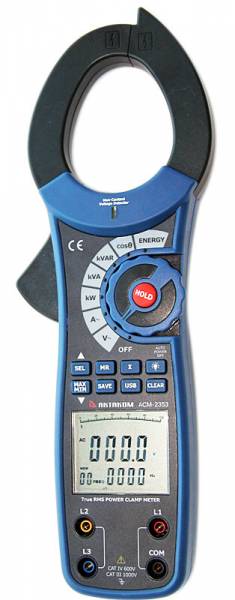

Профессиональные токоизмерительные клещи-ваттметр переменного (True RMS) тока АСМ-2353 для однофазных и трёхфазных сбалансированных нагрузок со встроенной памятью, функцией бесконтактного определения напряжения и USB-интерфейсом.
Зажимы типа "крокодил" (чёрн., красн., син., желт.) - 4 шт.
Измерительные щупы (красн., чёрн.) - 2 шт.
Оптический USB-кабель
Мягкий кейс для переноски
Батарея на 9 В
Руководство по эксплуатации
Программное обеспечение ACMM Программное обеспечение AKTAKOM Clamp Meter Monitor
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте TINVEST в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте TINVEST, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
АСМ-2353 Клещи токовые - Измерение переменного тока (первая строка), возможно также отображение переменного напряжения (вторая строка)
Увеличить
АСМ-2353 Клещи токовые - Измерение активной мощности (первая строка) и фазового угла (вторая строка)
Увеличить
АСМ-2353 Клещи токовые - Измерение полной мощности (первая строка) и реактивной мощности (вторая строка)
Увеличить
АСМ-2353 Клещи токовые - Измерение реактивной мощности (первая строка) и полной мощности (вторая строка)
Увеличить
АСМ-2353 Клещи токовые - Измерение коэффициента мощности (первая строка) и фазового угла (вторая строка)
Увеличить
АСМ-2353 Клещи токовые - Измерение энергии (первая строка) и времени (вторая строка)
Увеличить
Органы управления токовых клещей АСМ-2353
Разъемный магнитопровод
Рычаг раскрытия губок магнитопровода
Кнопка MR. Однократное нажатие включает режим регистрации показаний.
Кнопка выбора фазы и суммирования мощностей. В режиме MR выбирает одно из сохранённых ранее показаний. Удержание в течение 2 секунд включает режим 3P3W (3-фазная 3-х проводная сеть).
Кнопка регистрации максимального и минимального показаний при измерении напряжения, тока, активной мощности и полной мощности. В режиме суммирования мощностей циклически переключает отображение активной мощности, сумму реактивной мощности, сумму коэффициентов мощности и сумму полных мощностей. В режиме MR выбирает одно из сохранённых ранее показаний.
Кнопка SAVE. Однократное нажатие сохраняет текущее показание, при этом звучит звуковой сигнал, а счётчик слева от дополнительной экранной области увеличивает значение на 1. Можно сохранить до 99 показаний.
ЖКИ
Входной разъём L2 (измерение второй фазы)
Входной разъём L3 (измерение третьей фазы)
Входной разъём COM
Входной разъём L1 (измерение первой фазы)
Кнопка USB. Включает режим отправки данных на компьютер.
Кнопка CLEAR. При измерении активной мощности нажатие и удержание кнопки в течение 1 секунды сбрасывает время и перезапускает его отсчёт. При измерениях других параметров нажатие и удержание в течение 1 секунды кнопки стирает сохранённые показания.
Кнопка включения/выключения подсветки дисплея.
Кнопка суммирования текущих результатов измерений
Кнопка удержания показаний на экране в любом режиме работы прибора.
Переключатель выбора функции.
Индикатор бесконтактного детектора напряжения.
Измерение переменного напряжения и частоты с помощью токовых клещей АСМ-2353
Для измерения переменного напряжения и частоты подключите токовые клещи-ваттметр АКТАКОМ АСМ-2353 следующим образом:
Подключите красный, желтый и синий измерительные провода к входным разъёмам L1, L2, L3, а чёрный – ко входному разъёму COM.
Переведите ручку выбора функции в положение V, соответствующее измерению напряжения и частоты.
Подсоедините красный, желтый и синий измерительные провода (входные разъёмы L1, L2, L3) к трём соответствующим фазам цепи под напряжением, а чёрный измерительный провод (входной разъём COM) – к соответствующему нейтральному проводу.
Нажмите SEL для выбора положения фазы, на экране отобразится символ соответствующей фазы. L1 означает первую фазу , L2 – вторую , L3 – третью .
На экране АСМ-2353 отобразятся эффективная величина напряжения и частота каждой фазы.
Если входное напряжение превышает 750 В эфф., на экране появится сообщение 0L.
Считайте с дисплея значение напряжения и частоты.
Измерение силы переменного тока и переменного напряжения с помощью токовых клещей-ваттметра АСМ-2353
Для измерения переменного тока и переменного напряжения подключите токовые клещи-ваттметр АКТАКОМ АСМ-2353 следующим образом:
Переведите ручку выбора функции в положение AAC.
Разведите губки АСМ-2353.
Отцентрируйте проводник внутри губок прибора, затем аккуратно сжимайте губки токовых клещей до их полного закрытия, при этом тестируемый проводник должен оставаться в центре. Модель АКТАКОМ АСМ-2353 может проводить измерения сразу только на одном проводнике. Смещение проводника относительно центра или зажатие нескольких проводников приведёт к искажению показаний.
В двух областях экрана будут показаны эффективные величины переменного тока и переменного напряжения.
Если входной ток превышает 1000 А эфф., на экране будет показано сообщение 0L. Во время измерения в дополнительной экранной области отображается значение напряжения.
Регистрация максимальных и минимальных показаний при работе с токовыми клещами-ваттметром АСМ-2353
Поочерёдное нажатие кнопки "MAX/MIN" включает режим регистрации минимального или максимального показаний (только в режиме ручного выбора диапазона). В двух областях экрана токовых клещей АСМ-2353 будут показаны эффективные величины переменного тока и переменного напряжения.
Для выхода из режима регистрации максимальных/минимальных показаний удерживайте кнопку "MAX/MIN" в течение 2 секунд.
Статьи о продукции АКТАКОМ
Токовые клещи как инструмент массовых электрических измерений
За последние годы предложение на рынке электрической и электротехнической измерительной техники изменилось кардинальным образом. Если раньше токовые клещи считались чуть ли не "диковинным" прибором, то теперь без него не обойтись при большинстве электротехнических операций. Постоянное совершенствование измерительной техники естественным образом расширяло ассортимент и область применения токовых клещей.Вопросы и ответы
Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для чего предназначены разъемы L1, L2, L3 и COM на передней панели токовых клещей-ваттметра АСМ-2353?
Имеется ли в АСМ-2353 индикатор активно-индуктивной или активно-емкостной нагрузки при измерении угла сдвига фаз?
Что означают символы на дисплее токовых клещей АСМ-2353?
Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Программное обеспечение
ACMM Программное обеспечение AKTAKOM Clamp Meter Monitor Дата изменения: 24.05.2019
Документация
АСМ-2353 руководство по эксплуатации Включает методику поверки Редакция: 180222 Дата изменения: 24.05.2019
Наверх
Для чего предназначены разъемы L1, L2, L3 и COM на передней панели токовых клещей-ваттметра АСМ-2353?
Входные разъёмы L1, L2, L3 и входной разъём COM используются для подключений измерительных проводов при определении переменного напряжения, частоты, активной, реактивной и полной мощности.
Выбор фазы осуществляется с помощью кнопки SEL на передней панели прибора.
На рисунке ниже – пример подключения прибора при измерении активной мощности по схеме "3 фазы 4 провода".
Наверх
Имеется ли в АСМ-2353 индикатор активно-индуктивной или активно-емкостной нагрузки при измерении угла сдвига фаз?
Индикатора активно-индуктивной или активно-емкостной нагрузки в АСМ-2353 нет. Показания измерений фазового угла отображаются только в положительном диапазоне от 0 до 90 градусов. Наверх
Что означают символы на дисплее токовых клещей АСМ-2353?
Символ высокого напряжения
Индикатор переменного напряжения или тока
Символ отрицательного значения
Индикатор заполнения памяти для хранения данных
Индикатор сохранения данных
Включен режим удержания показаний
Передача данных
Символ первой фазы
Символ второй фазы
Символ третьей фазы
Ватты: сумма Ватт
Батарея разряжена
Единицы измерения частоты, фазового угла, реактивной мощности
Часы : минуты : секунды
Максимальное и минимальное показания
Перегрузка
Аналоговый индикатор величины сигнала
Индикатор очистки сохранённого показания
Индикатор загрузки сохранённого показания
Наверх
Программное обеспечениеПрограммное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.
ACMM Программное обеспечение AKTAKOM Clamp Meter MonitorПрограммное обеспечение AKTAKOM Clamp Meter Monitor предназначено для токовых клещей АКТАКОМ серии АСМ. АСММ обеспечивает отображение измерений на экране ПК, протоколирование измерений, сохранение результатов измерений в файл excel.Дата изменения: 24.05.2019Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
