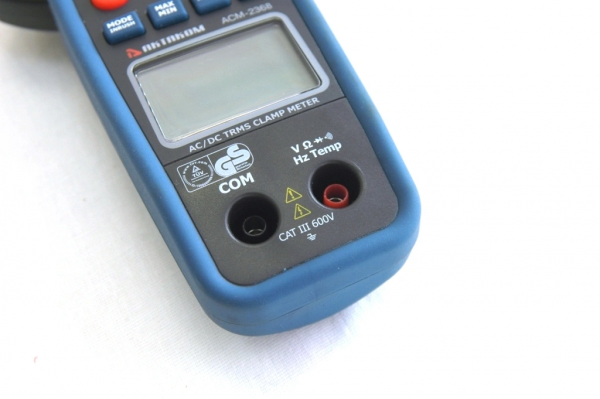

Токовые клещи Актаком АСМ-2368

• АСМ-2368 руководство по эксплуатации
  Включает методику поверки   Редакция: 180226   Дата изменения: 24.05.2019

Внимание! Максимальная величина входного сигнала при измерениях постоянного и переменного напряжения не должна превышать допустимое значение, указанное в спецификации. Не пытайтесь произвести измерения напряжения, превосходящего эти пределы. Несоблюдение этих указаний может привести к поражению электрическим током и повреждению прибора.

1. Установите переключатель режимов в положение "V", соответствующее измерению напряжения. Выбор диапазона измерений будет произведен автоматически.
2. Выберите род тока (AC или DC) кнопкой "MODE".
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему "СОМ", а красный — к положительному разъему).
4. Подключите измерительные щупы ПАРАЛЛЕЛЬНО измеряемой цепи.
5. Считайте результат измерения с ЖКИ.

Внимание! При измерениях тока убедитесь, что все измерительные щупы отключены от входных разъемов. Отключайте прибор от цепи при переключении диапазонов.

• Установите переключатель режимов на подходящий диапазон "660 А" или "1000 А" постоянного или переменного тока. Если вам неизвестен порядок измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений.
• Если на дисплее отображается некоторое устойчивое значение до начала измерений силы постоянного тока нажмите кнопку ZERO для установки показаний прибора на "0".
• Для проведения измерений разомкните губки магнитопровода, нажав на рычаг, и полностью охватите ими один проводник.
• Считайте результат измерения с ЖКИ.

Внимание! Перед проведением измерений сопротивления в цепи отсоедините ее от источника питания и разрядите все имеющиеся в ней конденсаторы.

1. Установите поворотный переключатель режимов работы в положение "".
2. Кнопкой "MODE" выберите режим измерения сопротивления, “прозвонки” или теста диодов.
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему "СОМ", а красный — к положительному разъему).
4. При измерении сопротивления присоедините измерительные щупы к разным концам тестируемой цепи или выводам резистора.
5. Измеренную величину сопротивления можно наблюдать на экране прибора.
6. При "прозвонке", если сопротивление < 40 Ом, прозвучит звуковой сигнал.
7. При тестировании диодов присоедините щуп красного цвета со стороны анода, а черного — со стороны катода (прямой тест). Прочтите значение напряжения на дисплее. Поменяйте полярность подключения (обратный тест). При исправном диоде обратное напряжение отобразит на экране "OL", а прямое напряжение будет в диапазоне: от 0,4 В до 0,9 В. Закороченные устройства будут выдавать около 0 В, а разомкнутые – "OL" при обеих полярностях подключения.

1. Установите поворотный переключатель в положение "Hz".
2. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему "СОМ", а красный – к положительному разъему).
3. Кнопкой "Hz/%" выберите функцию измерения частоты (Hz) или коэффициента заполнения (%). Коснитесь измерительными наконечниками тестируемой цепи.
4. Считайте с дисплея значение частоты или коэффициента заполнения.

Примечание: Для коэффициента заполнения менее 10,0 % на экране будет показано сообщение "UL", а для коэффициента более 94,9 % экран покажет

ОСТОРОЖНО: во избежание электрического удара перед измерением температуры отсоединяйте оба измерительных щупа от источников напряжения. Отсоединяйте термопару перед переходом к другой измерительной функции.

1. Установите поворотный переключатель режимов работы в положение "TEMP".
2. Кнопкой "MODE" выберите единицы измерения (°F или °C).
3. Подключите температурный датчик к отрицательному разъёму "COM" и к положительному разъёму, соблюдая полярность.
4. Коснитесь головкой температурного датчика поверхности объекта, температуру которого нужно измерить. Поддерживайте контакт до стабилизации показания (около 30 секунд).
5. Наблюдайте измеренную температуру на экране прибора.

Примечание: При включении питания измерительный прибор находится в режиме автовыбора диапазона, в котором он выбирает наилучший диапазон самостоятельно. Для большинства измерений такой режим является наилучшим, однако иногда необходимо выбрать диапазон вручную. Для этого:

1. Нажмите кнопку "RANGE". Индикатор "Auto Range" исчезнет с экрана, и появится индикатор "Manual Range" .
2. Кнопкой "RANGE" перебирайте доступные диапазоны до выбора подходящего.
3. Удерживайте кнопку "RANGE" в течение 2 секунд для возврата в режим втовыбора диапазона.
