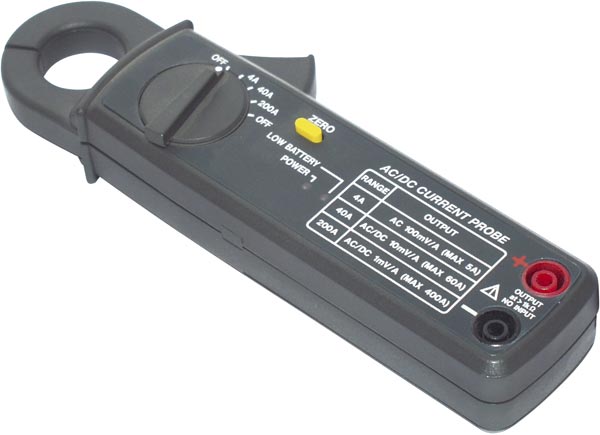

Токовые клещи Актаком АТА-2504

Артикул	034745
Компания TINVEST дилер	AKTAKOM
Артикул производителя:	41250400
Наличие	На складе

1 год гарантии

Выгодная доставка

Цена Включает НДС	9 960 р.

Получить КП

Купить

Вы можете купить Токовые клещи Актаком АТА-2504 в интернет-каталоге TINVEST официального дилера AKTAKOM по выгодной цене с доставкой по РФ.

Описание

Токовые клещи-адаптер, при подключение к мультиметру, результаты измерений отображаются на дисплее мультиметра, а подключив токовые клещи-адаптер к осциллографу можно исследовать форму сигнала.

Технические характеристики

Три диапазона (4 А, 40 А, 200 А) в каждом из режимов измерений (перем./пост. ток)
Выходной сигнал от 1 до 100 мВ на 1 А (перем./пост. ток)
Частотный диапазон 40 Гц...1 кГц
Датчик на эффекте Холла
Питание 2 батареи по 1,5 В типа АА
Габаритные размеры 183х61х36 мм
Масса 190 г
Габаритные размеры в упаковочной таре 120х60х225, вес 0,45 кг.

Постоянный ток

ДиапазонВыходПогрешностьЧувствительность

0...4 А*	100 мВ/А	±(0,02 Iизм + 0,005 А)	0,1 мВ/1 мА
0...40 А	10 мВ/А	±(0,01 Iизм + 0,02 А)	0,1 мВ/10 мА
0...150 А	1 мВ/А	±(0,01 Iизм + 0,2 А)	0,1 мВ/100 мА
150...200 А	1 мВ/А	±(0,022 Iизм + 0,2 А)	0,1 мВ/100 мА

* на диапазоне 4 А выходное напряжение может колебаться в пределах 0,4 мВ

Переменный ток (при частоте 40 Гц...1 кГц)

ДиапазонВыходПогрешностьЧувствительность

0...4 А	100 мВ/А	±(0,02 Iизм + 0,005 А)	0,1 мВ/1 мА
0...40 А	10 мВ/А	±(0,015 Iизм + 0,03 А)	0,1 мВ/10 мА
0...150 А	1 мВ/А	±(0,015 Iизм + 0,3 А)	0,1 мВ/100 мА
150...200 А	1 мВ/А	±(0,022 Iизм + 0,2 А)	0,1 мВ/100 мА

Стандартная комплектация

Токовые клещи-адаптер
Измерительные щупы
Защитный чехол
Руководство по эксплуатации

Дополнительная комплектация

Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
Зажим-насадка типа "крокодил" 1000V / 12А PTL909-5 (цвета: красный / черный)
Зажим-насадка типа "крокодил" 1000V / 20А АСА-2106 (цвет синий)
Магнитный адаптер Актаком АСА-2207 для безопасной работы в электрощитовых
АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
Переходник-шунт PTL-2172
Универсальный набор аксессуаров АСА-2907
Кейс пластиковый герметичный 37-1

АТА-2504 Клещи токовые многофункциональные - Измерение переменного тока - аналоговый выход, мультиметр

Увеличить

АТА-2504 Клещи токовые многофункциональные - Измерение переменного тока - аналоговый выход, осциллограф

Увеличить

Статьи о продукции АКТАКОМ

Токовые клещи как инструмент массовых электрических измерений

За последние годы предложение на рынке электрической и электротехнической измерительной техники изменилось кардинальным образом. Если раньше токовые клещи считались чуть ли не "диковинным" прибором, то теперь без него не обойтись при большинстве электротехнических операций. Постоянное совершенствование измерительной техники естественным образом расширяло ассортимент и область применения токовых клещей.

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация

АТА-2504 руководство по эксплуатации
Редакция: 181030 Дата изменения: 24.05.2019

Наверх

Документация

АТА-2504 руководство по эксплуатацииРедакция: 181030 Дата изменения: 24.05.2019

Читать

У Вас уже есть этот прибор?

Да Нет

1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте TINVEST с указанием его серийного номера.

2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.

3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.

4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте TINVEST (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.

* в рабочее время по рабочим дням

Таблицы погрешностей

Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.

Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.

Обратите внимание: разделителем целой и дробной части является точка.

Распечатать таблицы с указанием поверяемых значений (точек)

Серийный номер:
Примечание:

ПечатьПостоянный токДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность

4 А	Не задано	Не задано	±0.08 А	А
40 А	Не задано	Не задано	±0.4 А	А
150 А	Не задано	Не задано	±1.5 А	А
200 А	Не задано	Не задано	±4.4 А	А

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден

4 А	Не задано	Не задано	±0.08 А	0.392 А	0.4 А (10% диапазона)	0.408 А	ДаНет
				1.96 А	2 А (50% диапазона)	2.04 А
				3.528 А	3.6 А (90% диапазона)	3.672 А
40 А	Не задано	Не задано	±0.4 А	3.96 А	4 А (10% диапазона)	4.04 А	ДаНет
				19.8 А	20 А (50% диапазона)	20.2 А
				35.64 А	36 А (90% диапазона)	36.36 А
150 А	Не задано	Не задано	±1.5 А	14.85 А	15 А (10% диапазона)	15.15 А	ДаНет
				74.25 А	75 А (50% диапазона)	75.75 А
				133.65 А	135 А (90% диапазона)	136.35 А
200 А	Не задано	Не задано	±4.4 А	19.56 А	20 А (10% диапазона)	20.44 А	ДаНет
				97.8 А	100 А (50% диапазона)	102.2 А
				176.04 А	180 А (90% диапазона)	183.96 А

Переменный токДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность

4 А	Не задано	Не задано	±0.08 А	А
40 А	Не задано	Не задано	±0.6 А	А
150 А	Не задано	Не задано	±2.25 А	А
200 А	Не задано	Не задано	±4.4 А	А

Показать/скрыть таблицу с указанием поверяемых значений (точек)

4 А	Не задано	Не задано	±0.08 А	0.392 А	0.4 А (10% диапазона)	0.408 А	ДаНет
				1.96 А	2 А (50% диапазона)	2.04 А
				3.528 А	3.6 А (90% диапазона)	3.672 А
40 А	Не задано	Не задано	±0.6 А	3.94 А	4 А (10% диапазона)	4.06 А	ДаНет
				19.7 А	20 А (50% диапазона)	20.3 А
				35.46 А	36 А (90% диапазона)	36.54 А
150 А	Не задано	Не задано	±2.25 А	14.775 А	15 А (10% диапазона)	15.225 А	ДаНет
				73.875 А	75 А (50% диапазона)	76.125 А
				132.975 А	135 А (90% диапазона)	137.025 А
200 А	Не задано	Не задано	±4.4 А	19.56 А	20 А (10% диапазона)	20.44 А	ДаНет
				97.8 А	100 А (50% диапазона)	102.2 А
				176.04 А	180 А (90% диапазона)	183.96 А

	Актаком АТА-2504
	Постоянный ток
Диапазон	Выход	Погрешность	Чувствительность
0...4 А*	100 мВ/А	±(0,02 I_изм + 0,005 А)	0,1 мВ/1 мА
0...40 А	10 мВ/А	±(0,01 I_изм + 0,02 А)	0,1 мВ/10 мА
0...150 А	1 мВ/А	±(0,01 I_изм + 0,2 А)	0,1 мВ/100 мА
150...200 А	1 мВ/А	±(0,022 I_изм + 0,2 А)	0,1 мВ/100 мА
	Переменный ток (при частоте 40 Гц...1 кГц)
Диапазон	Выход	Погрешность	Чувствительность
0...4 А	100 мВ/А	±(0,02 Iизм + 0,005 А)	0,1 мВ/1 мА
0...40 А	10 мВ/А	±(0,015 Iизм + 0,03 А)	0,1 мВ/10 мА
0...150 А	1 мВ/А	±(0,015 Iизм + 0,3 А)	0,1 мВ/100 мА
150...200 А	1 мВ/А	±(0,022 Iизм + 0,2 А)	0,1 мВ/100 мА

* на диапазоне 4 А выходное напряжение может колебаться в пределах 0,4 мВ

	Актаком АТА-2504
	Постоянный ток
Диапазон	Выход	Погрешность	Чувствительность
0...4 А*	100 мВ/А	±(0,02 I_изм + 0,005 А)	0,1 мВ/1 мА
0...40 А	10 мВ/А	±(0,01 I_изм + 0,02 А)	0,1 мВ/10 мА
0...150 А	1 мВ/А	±(0,01 I_изм + 0,2 А)	0,1 мВ/100 мА
150...200 А	1 мВ/А	±(0,022 I_изм + 0,2 А)	0,1 мВ/100 мА
	Переменный ток (при частоте 40 Гц...1 кГц)
Диапазон	Выход	Погрешность	Чувствительность
0...4 А	100 мВ/А	±(0,02 Iизм + 0,005 А)	0,1 мВ/1 мА
0...40 А	10 мВ/А	±(0,015 Iизм + 0,03 А)	0,1 мВ/10 мА
0...150 А	1 мВ/А	±(0,015 Iизм + 0,3 А)	0,1 мВ/100 мА
150...200 А	1 мВ/А	±(0,022 Iизм + 0,2 А)	0,1 мВ/100 мА

* на диапазоне 4 А выходное напряжение может колебаться в пределах 0,4 мВ

	Актаком АТА-2504
	Постоянный ток
Диапазон	Выход	Погрешность	Чувствительность
0...4 А*	100 мВ/А	±(0,02 I_изм + 0,005 А)	0,1 мВ/1 мА
0...40 А	10 мВ/А	±(0,01 I_изм + 0,02 А)	0,1 мВ/10 мА
0...150 А	1 мВ/А	±(0,01 I_изм + 0,2 А)	0,1 мВ/100 мА
150...200 А	1 мВ/А	±(0,022 I_изм + 0,2 А)	0,1 мВ/100 мА
	Переменный ток (при частоте 40 Гц...1 кГц)
Диапазон	Выход	Погрешность	Чувствительность
0...4 А	100 мВ/А	±(0,02 Iизм + 0,005 А)	0,1 мВ/1 мА
0...40 А	10 мВ/А	±(0,015 Iизм + 0,03 А)	0,1 мВ/10 мА
0...150 А	1 мВ/А	±(0,015 Iизм + 0,3 А)	0,1 мВ/100 мА
150...200 А	1 мВ/А	±(0,022 Iизм + 0,2 А)	0,1 мВ/100 мА

* на диапазоне 4 А выходное напряжение может колебаться в пределах 0,4 мВ

Токовые клещи Актаком АТА-2504

Вы можете купить Токовые клещи Актаком АТА-2504 в интернет-каталоге TINVEST официального дилера AKTAKOM по выгодной цене с доставкой по РФ.
