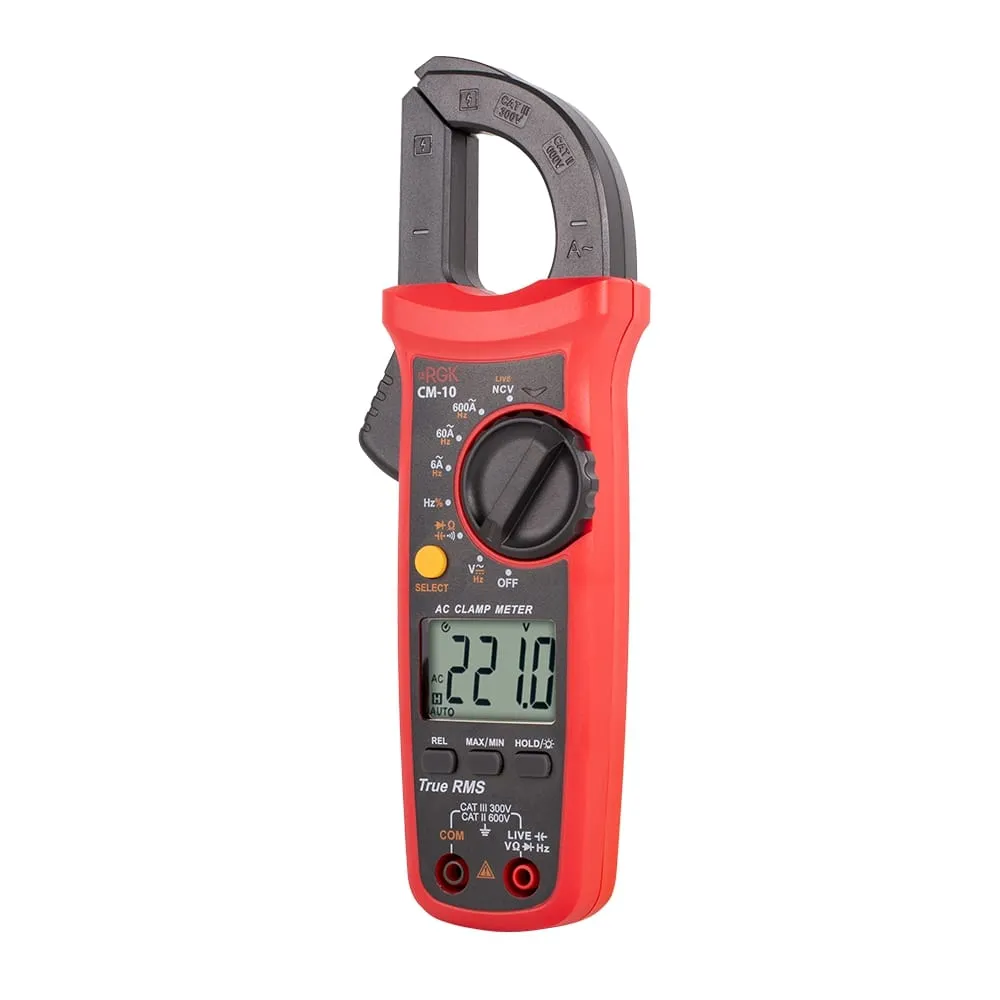

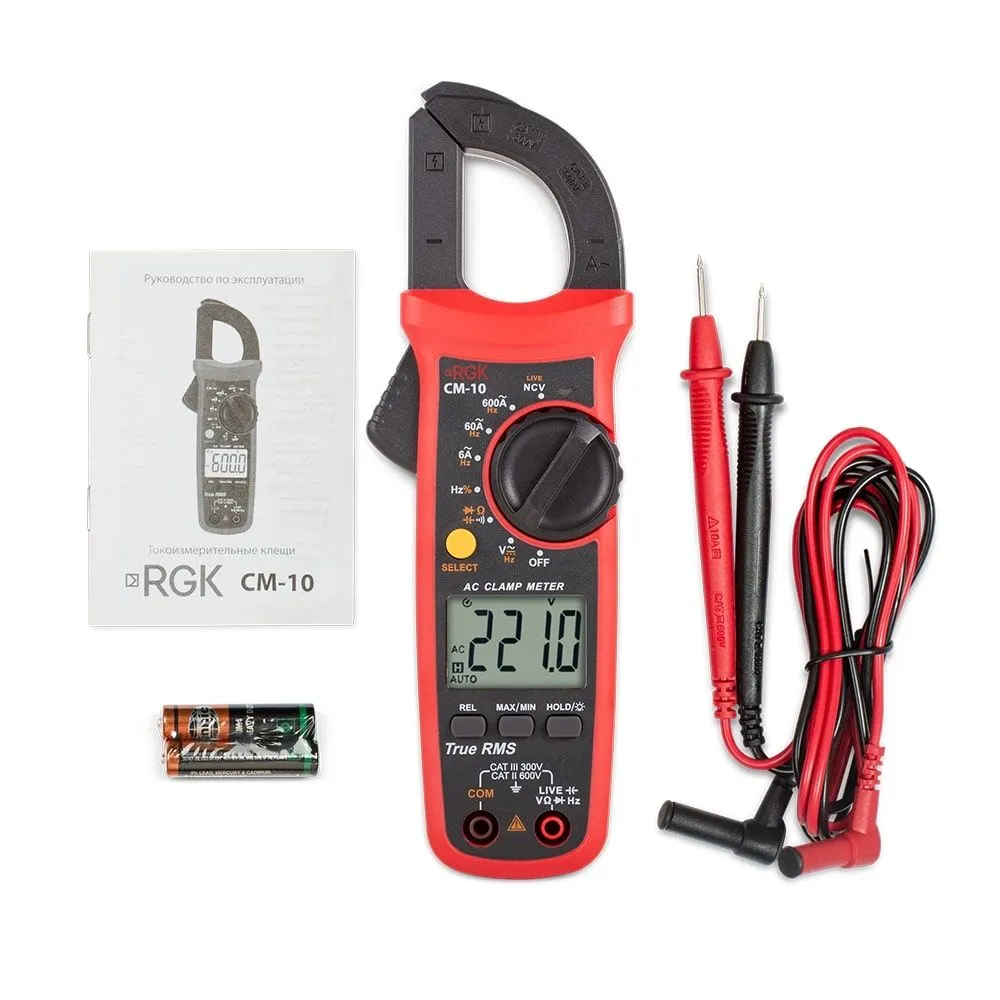

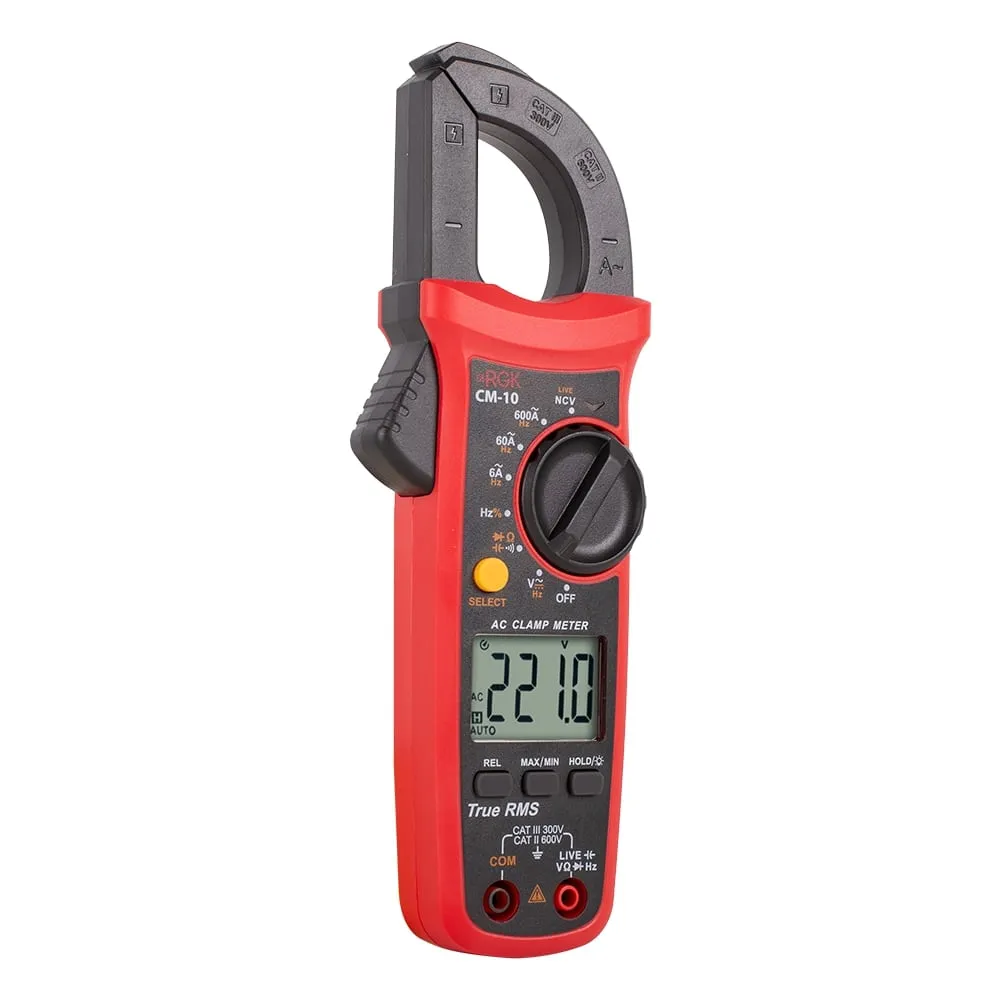

Цифровые токовые клещи RGK CM-10 с поверкой - это удобный и безопасный прибор для измерения больших значений силы переменного тока вплоть до 600А, дополнительно снабженный функционалом мультиметра.. Прибор применяется как для решения профессиональных задач в сфере электроэнергетики, так и для бытовых или любительских измерений.
Технические особенности
Датчик Холла.
Максимальный диаметр проводников - 28 мм.
Режим отображения пиковых показаний.
Возможность относительных измерений с повышенной достоверностью.
Функция детектирования напряжения NCV.
Преимущества клещей
Основное преимущество токоизмерительных клещей RGK CM-10 с поверкой заключается в бесконтактном методе замеров, благодаря чему не требуется отключать провода или производить врезку в изоляцию, что особенно важно для проводников, расположенных за пределами помещений. Устройство позволяет быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях.
Функции мультиметра
При подключении щупов прибор определяет ноль и фазу, значения сопротивления, тестирует диоды и конденсаторы, а также могут прозванивать цепи. Расчет коэффициента заполнения будет полезен при работе с импульсным оборудованием. Все эти возможности отлично дополняют функционал устройства и помогают проводить комплексные обследования сетей и оборудования.
Бесконтактное определение напряжения
Функция NCV работает как детектор напряжения и может применяться, например, для того, чтобы проверить обесточена розетка или нет. Достаточно поднести переднюю часть электроизмерительных клещей RGK CM-10 с поверкой к силовой линии - и светозвуковая индикация сообщит о наличии сигнала. Дополнительно можно активировать низковольтный режим для фиксации показаний в диапазоне 24 - 72 В.
Удобно и безопасно
Полученные значения фиксируются на экране кнопкой HOLD, благодаря чему их удобно заносить в журнал. Клещи защищены от повышенного напряжения по стандартам CAT II 600В/CAT III 300В и могут применяться для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей. Автоматическое отключение после 15 минут бездействия экономит заряд элементов питания.
RGK CM-10 с поверкой
Параметры измерения силы переменного тока
Пределы измерений, А
Частота, Гц
Разрешение (единица младшего разряда (е.м.р.)), А
Пределы допускаемой основной абсолютной погрешности измерений, А
6,000
от 50 до 100
0,001
±(0,04*I+10 е.м.р.)
60,00
0,01
±(0,02*I+10 е.м.р.)
600,0
0,1
Примечание – I - измеренное значение силы переменного тока, А
Параметры измерения напряжения переменного тока
Пределы измерений, В
Частота, Гц
Разрешение (единица младшего разряда (е.м.р.)), В
Пределы допускаемой основной абсо-лютной погрешности измерений, В
6,000
от 45 до 400
0,001
±(0,01*U+5 е.м.р.)
60,00
0,01
±(0,008*U+5 е.м.р.)
600,0
0,1
Примечание – U - измеренное значение напряжения переменного тока, В
Параметры измерения напряжения постоянного тока
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
600,0 мВ
0,1 мВ
±(0,007*U+3 е.м.р.)
6,000 В
0,001 В
±(0,005*U+2 е.м.р.)
60,00 В
0,01 В
±(0,007*U+3 е.м.р.)
600,0 В
0,1 В
Примечание – U - измеренное значение напряжения постоянного тока, мВ, В
Параметры измерения частоты
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности изме-рений, Гц, кГц, МГц
60,00 Гц
0,01 Гц
±(0,001*F+4 е.м.р.)
600,0 Гц
0,1 Гц
6,000 кГц
0,001 кГц
60,00 кГц
0,01 кГц
600,0 кГц
0,1 кГц
10,00 МГц
0,01 МГц
Примечания: F – измеренное значение частоты, Гц, кГц, МГц;Нижний предел измерений – 10 Гц
Параметры измерения электрического сопротивления постоянному току
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основ-ной абсолютной погрешности измерений, Ом, кОм, МОм
600,0 Ом
0,1 Ом
±(0,01*R+2 е.м.р.)
6,000 кОм
0,001 кОм
±(0,008*R+2 е.м.р.)
60,00 кОм
0,01 кОм
600,0 кОм
0,1 кОм
6,000 МОм
0,001 МОм
±(0,02*R+5 е.м.р.)
60,00 МОм
0,01 МОм
Примечание – R - измеренное значение электрического сопротивления по-стоянному току, Ом, кОм, МОм
Параметры измерения электрической емкости
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
6,000 нФ
0,001 нФ
±(0,04*C+10 е.м.р.)
60,00 нФ
0,01 нФ
600,0 нФ
0,1 нФ
6,000 мкФ
0,001 мкФ
±(0,04*C+5 е.м.р.)
60,00 мкФ
0,01 мкФ
600,0 мкФ
0,1 мкФ
6,000 мФ
0,001 мФ
±0,1*C
60,00 мФ
0,01 мФ
Примечание – C - измеренное значение электрической ёмкости, нФ, мкФ, мФ
Температурные коэффициенты
Модификация
Температурный коэффициент/°С
RGK CM-10
0,1
Общие характеристики
Наименование характеристики
Значение
Разрядность дисплея
6000
Отображение полярности
автоматическая
Защита от перегрузки
600 В RMS
Индикация перегрузки
"OL" или "-OL"
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей
дополнительная погрешность ± 1,0%
Диаметр захвата, мм
28
Рабочая высота над уровнем моря, м
до 2000
Класс защиты от перенапряжения
САТ II 600 В
Рабочие условия измерений:- температура окружающего воздуха- относительная влажность воздуха,
от 0°С до +50°С80% при температуре от 0 до +30 °С75% при температуре св. +30°С до +40°С45% при температуре св. +40°С до +50°С
Нормальные условия измерений: - температура окружающего воздуха, °С- относительная влажность воздуха, %
от +18°С до +28°Сот 30 до 80%
Температура хранения Влажность хранения
от -20°С до +60°С до 80%
Степень загрязнения
2
Питание
2 батарейки ААА, 1,5 В
Параметры электрического питания:- напряжение постоянного тока, В
3
Габаритные размеры (длина x ширина x высота)
215 x 73 x 37 мм
Масса, (без батарей)
0,226 кг
