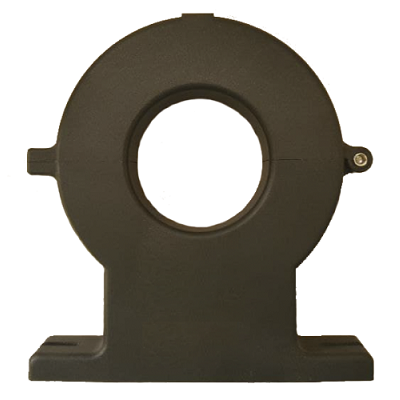

Датчик постоянного тока C2U-600/4..20

C2U-600/4..20 – датчик постоянного тока с номинальным измеряемым током 600А, выходной сигнал 4/20мА.

• Номинальный диапазон измеряемого постоянного тока: 0..600 А
• Тип выходного сигнала: ток
• Номинальный диапазон значений выходного сигнала: 4..20 мА ±1%
• Погрешность измерения при температуре окружающей среды от 10 до +30 °С: ±(0,1 мА+1%))
• Погрешность измерения при температуре окружающей среды от -20 до +50 °С: ±(0,1 мА+2%)
• Максимальное рабочее постоянное напряжение: 350 В
• Напряжение изоляции, не менее: 2,5 кВ
• Напряжение питания: 12..24 B
• Максимальный потребляемый ток: 50 мА
• Рабочая температура окружающего воздуха: от -20 до +50 °С
• Конструкция - разъемный

Датчики постоянного тока серии С2 предназначены для преобразования измеряемого постоянного тока в значение постоянного напряжения, либо постоянного тока, приемлемого для непосредственного измерения устройствами измерения, автоматики, управления.

Принцип работы датчиков постоянного тока основан на эффекте Холла. Датчики имеют разъемный магнитопровод, обеспечивающий легкую их установку без демонтажа кабеля (шины) силовой цепи.

ВНИМАНИЕ! Монтаж датчиков постоянного тока должен проводиться на обесточенном электрооборудовании.
