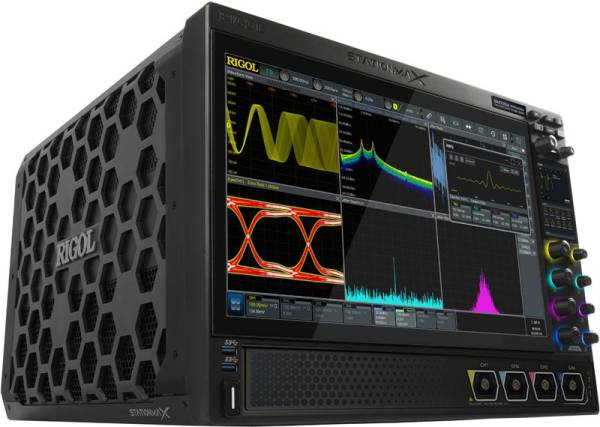

Осциллограф Rigol DS70304
Артикул | 097894 |
Компания TINVEST дилер | RIGOL |
Наличие | На складе |
Цена
Включает НДС |
3 842 588 р.
|
Вы можете купить Осциллограф Rigol DS70304 в интернет-каталоге TINVEST официального дилера RIGOL по выгодной цене с доставкой по РФ.
DS70304 – высокопроизводительный прецизионный осциллограф с полосой пропускания до 3 ГГц. Реализован на технологической платформе с архитектурой UltraVision III (3-го поколения). Данная технология обеспечивает более качественные технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов.
DS70304 представляет собой комплексный инструмент последнего поколения, отвечающий вашим реальным потребностям в тестировании.Осциллограф RIGOL DS70304 объединяет 5 независимых приборов в одном: цифровой осциллограф, анализатор спектра, цифровой вольтметр, высокоточный частотомер и сумматор, анализатор протоколов. Также осциллограф имеет интересное и очень удобное пользовательское решение в части большого поворотного основного дисплея и небольшого дополнительного экрана управления.
Благодаря уникальной платформе UltraVision III, созданной на основе специализированной технологии ASIC, цифровой осциллограф RIGOL DS70304 обеспечивает лучшие в отрасли характеристики производительности. Помимо поддержки анализа сигналов шин последовательной передачи данных, технология UltraVision III также позволяет выполнять анализ целостности сигнала, а также отладку в нескольких областях с одновременным анализом сигналов во временной и частотной областях.
Особенности и преимущества
- 5 независимых приборов в 1, включая цифровой осциллограф, анализатор спектра в реальном времени (опция), цифровой вольтметр, 8-разрядный частотомер и сумматор, а также анализатор протоколов (опция);
- До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени
- Уникальная техническая платформа UltraVision III с набором микросхем RIGOL Phoenix
- Стандартные и опциональные функции запуска;
- Различные функции декодирования сигналов последовательной передачи данных (опционально);
- Автоматическое измерение до 41 параметра сигнала;
- Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
- Расширенный анализ спектра в реальном масштабе времени (RTSA)
- Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов

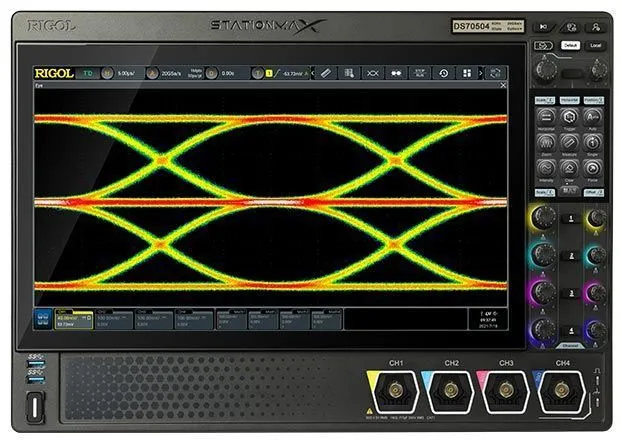

- Построение глазковых диаграмм и расширенный анализ джиттера (опционально)
- Основной 15,6-дюймовый емкостный сенсорный экран высокой четкости с электронным управлением наклоном экрана одной кнопкой для визуализации сигналов, анализа и результатов; многооконный дисплей с разделенным экраном;
- Дополнительный 3,5-дюймовый сенсорный экран позволяет отделить меню и функции от сигналов и анализа с помощью настраиваемых функций и контекстного меню
- Ручка управления с помощью фотоэлектрического энкодера позволяет продлить срок службы, гарантируя более 100 000 операций нажатия и 1 миллион операций вращения, что значительно увеличивает срок ее службы
- Высокопроизводительный активный дифференциальный пробник PVA8350 с полосой пропускания 3,5 ГГц (опционально, технические характеристики см. на соотв. вкладке)
- Применение пробника ближнего поля NFP-3 с осциллографом DS70304 в режиме анализа сигналов в реальном времени (RTSA), позволяет найти источники помех тестируемого устройства
Характеристики
Технические характеристики осциллографа RIGOL DS70304
Полоса пропускания |
3 ГГц |
Расчетное время нарастания |
130 пс |
Количество входных каналов |
4 аналоговых входа + 1 внешний вход запуска |
Режим выборки |
Выборка в реальном времени |
Максимальная частота дискретизации |
20 Гвыб/с (1 канал) 10 Гвыб/с (2-4 канала) |
Максимальная глубина памяти |
500 млн. точек (стандарт) 2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20) |
Максимальная скорость захвата сигнала |
> 1 000 000 осц/с |
Вертикальное разрешение |
8; От 9 до 16 бит (настраиваемое) |
Аппаратная запись и воспроизведение сигналов в реальном времени |
Макс. 2 000 000 кадров (одноканальный режим) |
Пиковый детектор |
Захват глитчей от 200 пс |
Тип и размер встроенных дисплеев |
15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона; + 3,5-дюймовый сенсорный экран с пользовательской клавиатурой |
Разрешение встроенных дисплеев |
1920 х 1080 пикселей; 480 х 320 пикселей |
Система вертикального отклонения |
|
Входная связь |
По постоянному току, переменному току или заземление |
Входной импеданс |
1 МОм ± 1%, 50 Ом ± 2,5% |
Входная емкость |
17 пФ ± 3 пФ |
Максимальное входное напряжение: |
|
1 МОм |
30 В (скз) или ±40 В (пик); с пробником RP3500A: 300 В (скз); ±400 В (пик) |
50 Ом |
5 В (скз) |
Чувствительность по вертикали: |
|
1 МОм |
От 1 мВ/дел до 10 В/дел |
50 Ом |
От 1 мВ/дел до 1 В/дел |
Диапазон смещения по постоянному току: |
|
1 МОм |
± 1 В (1 мВ/дел - 50 мВ/дел) ± 30 В (51 мВ/дел - 260 мВ/дел) ± 100 В (265 мВ/дел - 10 В/дел) |
50 Ом |
±1 В (1 мВ/дел - 100 мВ/дел) ±4 В (102 мВ/дел - 1 В/дел) |
Динамический диапазон |
±5 делений |
Относительная погрешность усиления по постоянному току |
± 2% от всей шкалы |
Горизонтальная развертка |
|
Диапазон временной развертки |
От 100 пс/дел до 1000 с/дел |
Разрешение по времени |
0,5 пс |
Погрешность частоты опорного генератора |
1 х 10-6/год |
Задержка между каналами |
≤50 пс |
Система запуска |
|
Источник сигнала запуска |
Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока |
Режим запуска |
Автоматический, нормальный, одиночный |
Диапазон удержания |
От 8 нс до 10 с |
Полоса пропускания системы запуска: |
|
внутренний источник запуска |
Полоса пропускания аналоговых входов |
внешний вход запуска |
200 МГц |
Чувствительность системы запуска: |
|
внутренний источник запуска |
0,5 деления; ≥50 мВ/дел |
внешний вход запуска |
200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) |
Импеданс внешнего входа запуска |
1 мОм ±1%, SMA разъем |
Диапазон установки порога срабатывания запуска: |
|
внутренний источник запуска |
± 5 делений от центра экрана |
внешний вход запуска |
± 5 В |
питающая сеть переменного тока |
Фиксированное значение 40% - 60 % |
Типы запуска |
Запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту |
Запуск и декодирование по сигналам протоколов передачи данных |
RS232/UART: DS70000-EMBDA (опция)
I2C: DS70000-EMBDA (опция)
SPI: DS70000-EMBDA (опция)
CAN: DS70000-AUTOA (опция)
FlexRay: DS70000-AUTOA (опция)
LIN: DS70000-AUTOA (опция)
I2S: DS70000-AUDIOA (опция)
MIL-STD-1553: DS70000-AEROA (опция) |
Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение): |
|
1 МОм |
400 мкВ |
50 Ом |
500 мкВ |
Поддержка курсорных измерений |
2 пары курсоров по осям X и Y |
Количество автоматических измерений |
41 (в том числе до 14 измерений могут отображаться одновременно на экране) |
Количество математических функций |
4 |
Максимальная длина сигнала БПФ |
1 млн. точек |
Типы окна БПФ |
Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник |
Поиск по пиковым значениям
|
Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
Расширенное БПФ |
|
Длина записи |
64 000 точек |
Скорость захвата БПФ |
10 000 спектров/с |
Установка разрешения полосы пропускания |
Ручная/автоматическая |
Тип окна БПФ |
Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник |
Поиск по пиковым значениям
|
Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
Анализ осциллограмм |
|
Запись сигналов
|
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов. |
Тест «Годен/Не годен» |
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана |
Цветовая гамма
|
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA) |
Восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт Тип: Полностью автоматический, полуавтоматический и ручной Скорость передачи данных: 1 МБ Измерения глаза: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д. |
Анализ джиттера (опция DS70000-JITTA) |
Измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик. Типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE. Отображение измерений: тренд, гистограмма и спектр |
Цифровой вольтметр |
3 разряда, измерение напряжения постоянного и переменного тока |
Функции вольтметра |
Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока |
Прецизионный частотомер |
До 8 разрядов |
Разрешение |
От 3 до 8 разрядов (устанавливаемое пользователем) |
Функции частотомера |
Измерение частоты, периода, сумматор |
Частотный диапазон частотомера |
От 0 до 3 ГГц |
Сумматор |
До 48 разрядов |
Общие характеристики |
|
Тип и размер встроенного дисплея |
15,6-дюймовый сенсорный дисплей с управлением «Multi-Touch» |
Особенности дисплея |
Механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем |
Разрешение встроенного дисплея |
1920 х 1080 пикселей |
Масштабная сетка |
10 делений по вертикали х 8 делений по горизонтали |
Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |

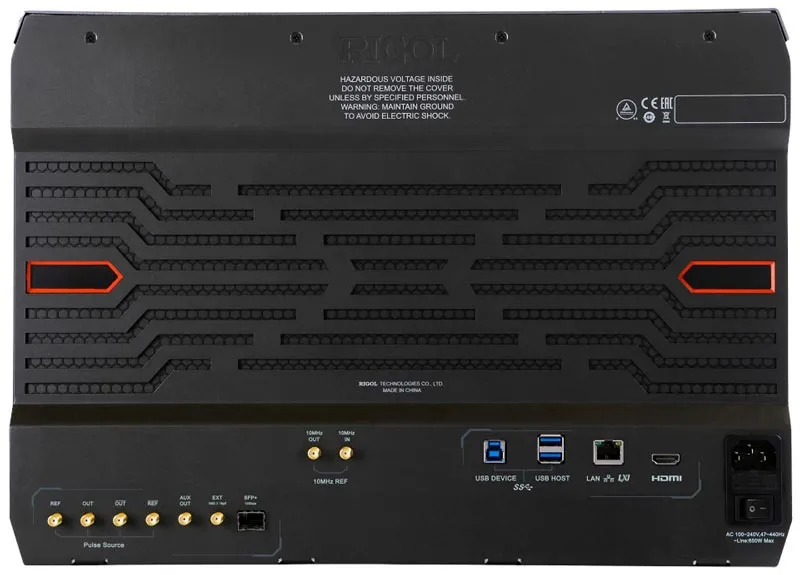

Интерфейсы связи |
USB 3.0, LAN |
Видеовыход |
HDMI |
Напряжение и сила тока сети питания |
100 В – 240 В, 45 – 440 Гц |
Максимальная потребляемая мощность |
500 Вт |
Диапазон рабочих температур |
От 0℃ до +50℃ |
Диапазон температур хранения |
От -30℃ до +70℃ |
Относительная влажность |
Не более 90% |
Габаритные размеры |
439 х 310 х 491 мм |
Высота для монтажа в измерительную стойку |
7U |
Вес |
22,5 кг |
Технические характеристики активного дифференциального пробника PVA8350
Наименование параметра |
Значение |
Полоса пропускания |
3,5 ГГц |
Время нарастания |
110 пс |
Входная емкость |
0,6 пФ |
Входной импеданс: дифференциальный режим синфазный режим |
50 кОм 25 кОм |
Встроенный делитель |
10:1 |
Входной динамический диапазон |
±2 В |
Входной диапазон синфазного напряжения |
±6,25 В (от 0 до 100 Гц) ±1,25 В (>100 Гц) |
Максимальной входное напряжение |
30 В (пик) |
Длина кабеля |
1 м |
