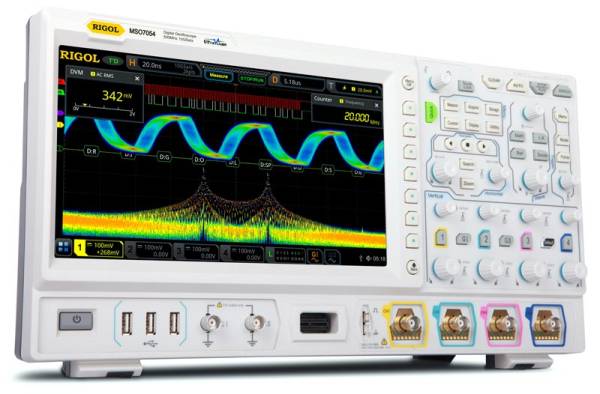

Осциллограф Rigol DS7054

DS7054 – настольный комбинированный цифровой осциллограф формата 7-в-1 с улучшенным дизайном и эргономикой управления. Модель имеет полосу пропускания 500 МГц, 4 аналоговых канала, широкий емкостный цветной «мультитач» дисплей 10.1” и небольшие габариты: Д410мм*В224мм*Ш135мм; вес 3,9 кг. Помимо большого экрана с улучшенным цветом БПФ (FFT), модель имеет расширенный набор поворотных ручек и кнопок, возможность подключения мыши и ДУ (например, с мобильного телефона). В моделях формата DS серии MSO/DS7000 отсутствуют опции цифровых каналов и встроенного источника сигналов.

Осциллографы серии функционируют на основе сочетания высокотехничной платформы RIGOL UltraVision II и фирменного чипа ASIC®RIGOL, благодаря чему имеют продвинутые технические характеристики: большую длину записи, поддержку анализа протоколов для современных распространенных каналов связи, наличие оперативной памяти измерительного оборудования для многоциклового тестирования высокочастотных сигналов без ограничения эффектов осциллограмм видимых на экране, скорость захвата сигнала более 600 000 осц/с и др.

Особенности и преимущества RIGOL DS7054

• комбинированный прибор формата 7 - в -1 (осциллограф, логический анализатор, анализатор протоколов, генератор сигналов, вольтметр, частотомер);
• большая длина записи (100 м стандарт / 500 м опционально);
• эргономичный и интуитивно понятный пользовательский интерфейс, сенсорное и дистанционное управление;
• функция анализа протоколов для современных распространенных каналов связи;
• оперативная память измерительного оборудования;
• скорость захвата сигнала более 600 000 осц/с;
• большой емкостный экран 10,1” с улучшенным цветом БПФ (FFT) - до 1 млн. точек точности разрешения.
