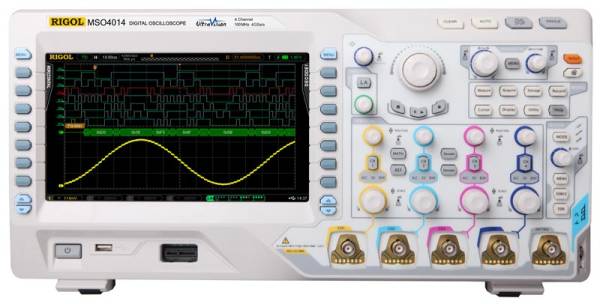

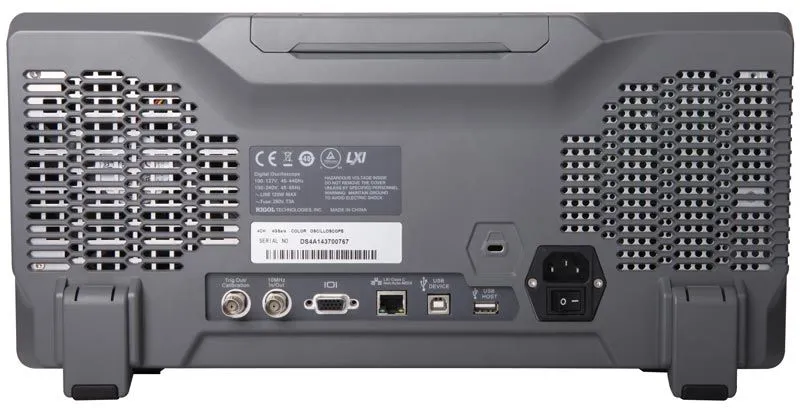

Осциллограф Rigol MSO4014

MSO4014 – надежный настольный цифровой осциллограф среднего класса. Модель имеет полосу пропускания 100 МГц, 4 аналоговых и 16 цифровых каналов, цветной дисплей 9” и достаточно компактные габариты: Д440мм*В218мм*Ш130мм; вес 5 кг. Модели формата MSO серии MSO/DS4000 поддерживают смешанных анализ сигналов для одновременного тестирования нескольких аналоговых и цифровых сигналов, а также делают удобнее проведение анализа цифровых логических и смешанных сигналов. Заложенный функционал хорошо подходит для тестирования производственной линии и долгосрочного мониторинга приложений. Прибор работает на технологической платформе RIGOL UltraVision, имеет удобную пользовательскую архитектуру и отличается существенной производительностью при бюджетной стоимости для прибора такого класса.

Особенности и преимущества

• возможность смешанного анализа сигналов;
• скорость захвата до 110 000 осц/с помогает быстро выявлять случайные проблемы и сокращает время отладки схемы;
• стандартная память до 140М сверхдлинной глубины памяти (цифровой канал 28М) для фиксации глобальных и детальных форм сигналов, а также для обеспечения самой высокой частоты дискретизации в течение более длительного времени, без риска упущения каких-либо изменений формы сигнала;
• 256-уровней отображения оттенков серого на мониторе формирует эффект флуоресцентного отображения по типу аналогового осциллографа. Такое решение не только отображает информацию об изменении формы сигнала во времени, но также показывает вероятность появления сигнала.
• функция записи на 200 000 осциллограмм с удобной навигацией по сохраненному архиву. Работает функционал поиска, просмотра, сравнения, поиска неисправностей.
• триггер и запуск и декодирование сигналов последовательных шин (стандартные функции триггера (I2C, SPI, RS232, CAN/LIN, FlexRay) + доп.опции для декодирования
• стандартная функция тестирования формы сигнала по маске (статистика Пропуск / Отказ, функции остановки и аварийной сигнализации и др.).

Технические характеристики
