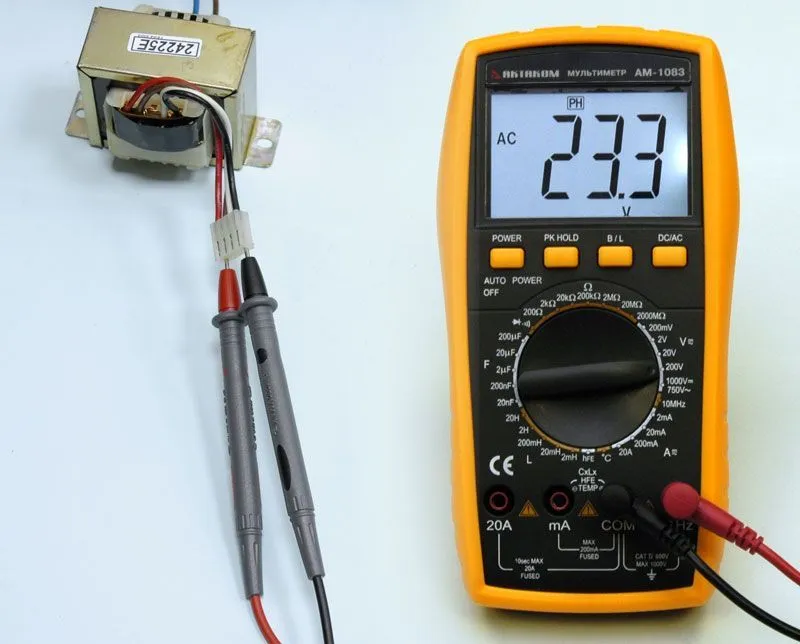

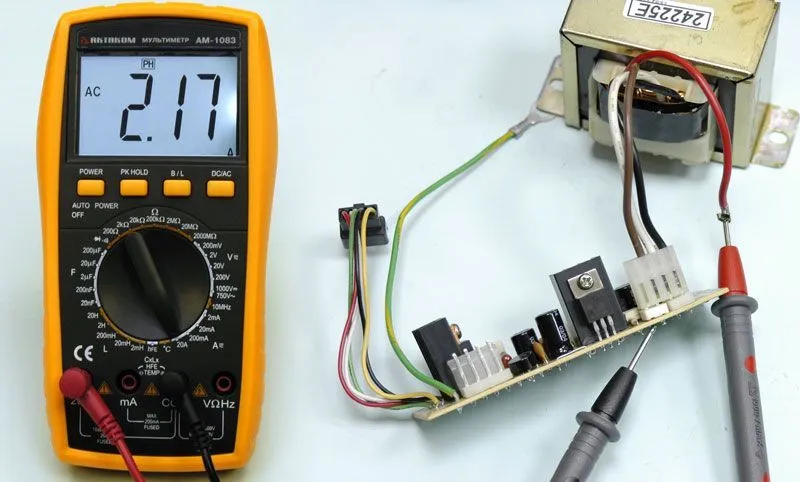

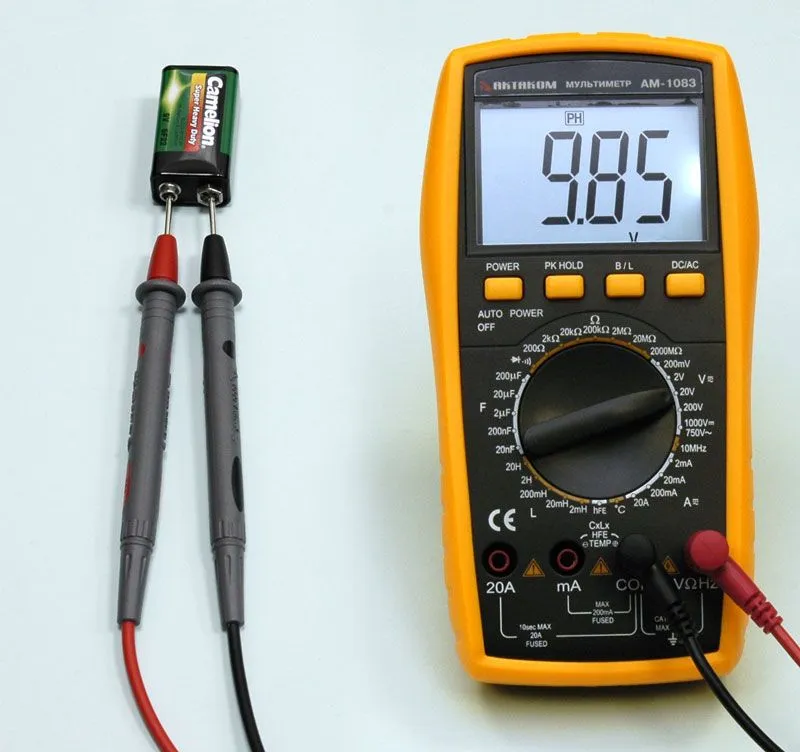

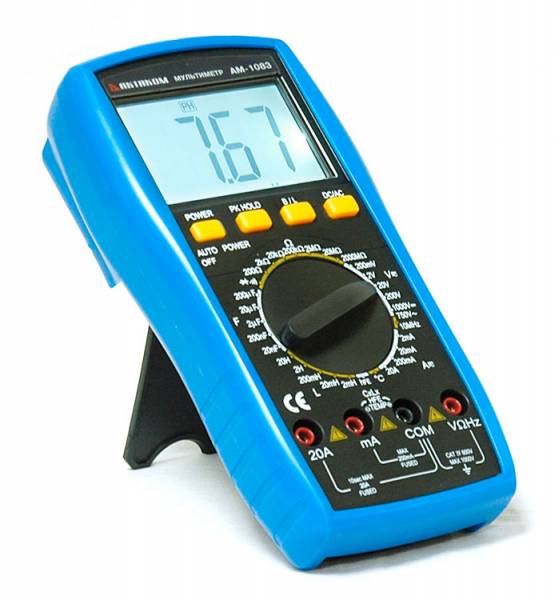

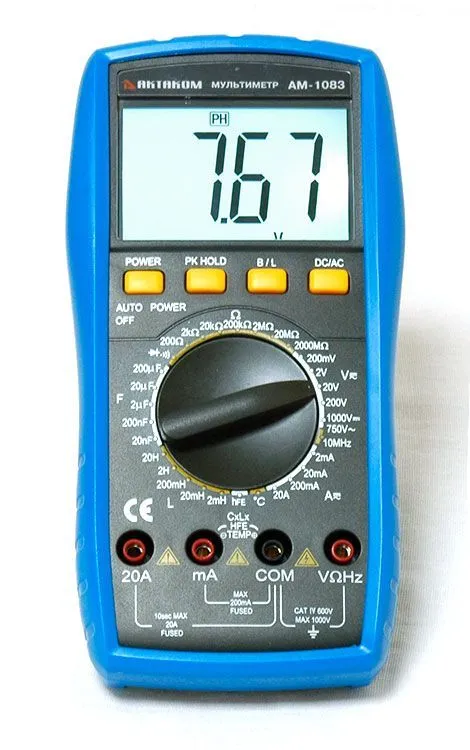

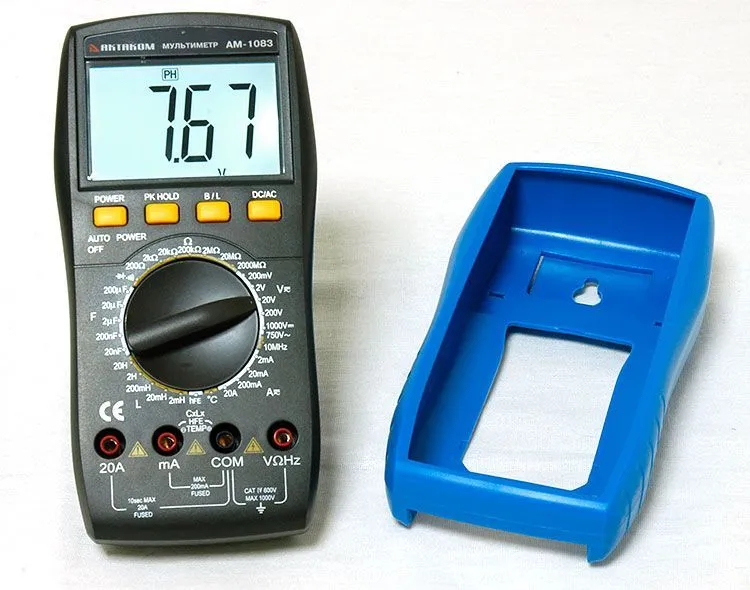

1. Вставьте чёрный измерительный провод в разъём "COM", а красный – в разъём "VΩHz".

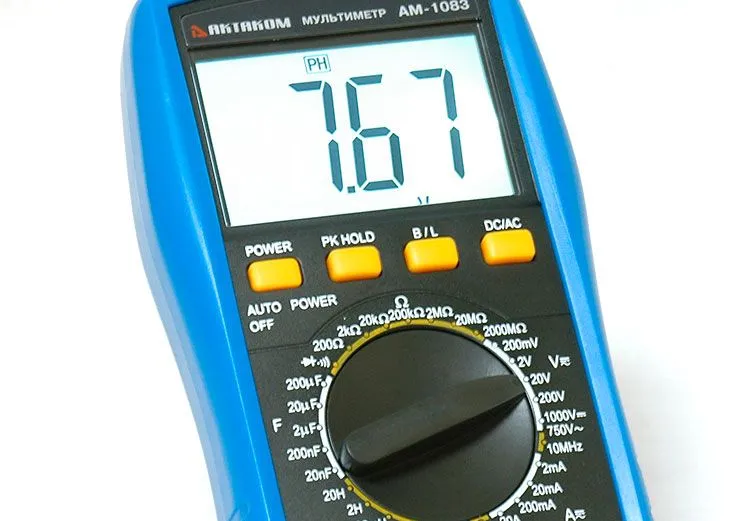

2. Переключите поворотный переключатель в положение "V".
3. Отожмите клавишу DC/AC для измерения в режиме напряжения постоянного тока (DC) или нажмите эту клавишу для измерения в режиме напряжения переменного тока (AC).
4. При касании измерительными щупами тестовых точек экран отображает измеренное значение; если отображаемая величина положительна, то красный щуп касается положительного полюса.

Примечание:

• Если уровень измеряемого напряжения неизвестен, выберите наибольший диапазон и затем шаг за шагом уменьшайте его до получения величины с наибольшим разрешением. Символ "OL" означает выход за пределы измерительного диапазона и необходимость перехода к большему диапазону.
• Измеряемое напряжение не должно превышать 1000 В на постоянном напряжении или 750 В на переменном.
• Измерительные щупы не должны быть в контакте с измеряемыми точками при переключении функций и диапазонов.
• При измерении высоковольтных цепей следует быть осторожным и не касаться их во избежание травм.

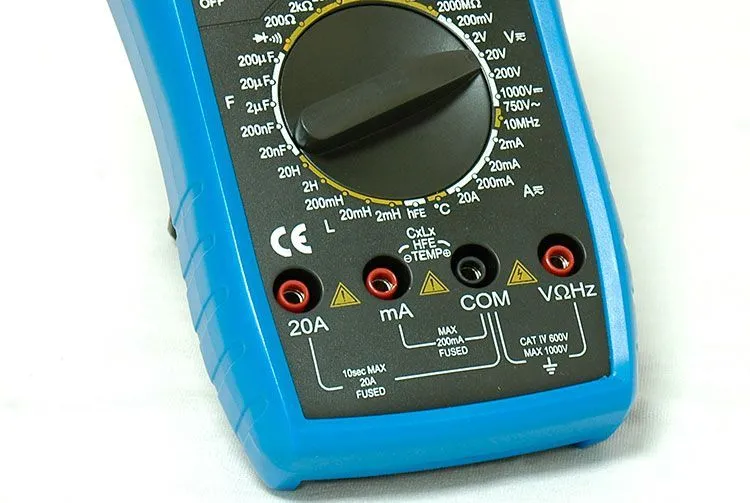

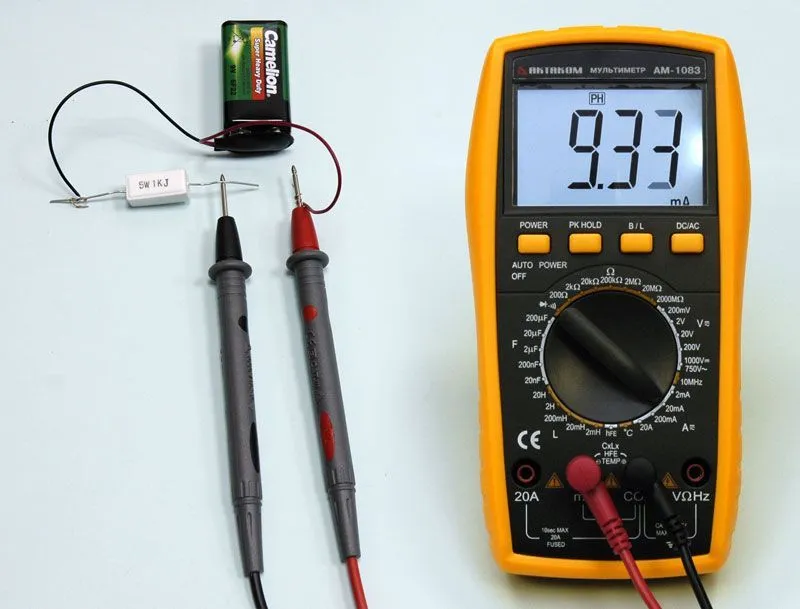

1. Подключите чёрный измерительный щуп к разъёму "COM", а красный – к разъёму "mA" или "20 A" (в зависимости от диапазона измеряемого тока).
2. Переведите поворотный переключатель в положение "A". Если величина измеряемого тока не известна, то сначала выберите максимальный диапазон, а затем уменьшайте его шаг за шагом для достижения максимального разрешения.
3. Отожмите клавишу "DC/AC" для измерения в режиме постоянного тока или нажмите эту клавишу для измерения в режиме переменного тока.
4. Измеренная величина тока отобразится на кране при подключении измерительного щупа к тестируемой цепи (отображаемая величина положительна, если положительного полюса касается красный измерительный щуп).

Примечание:

• Символ "OL" означает выход за пределы измерительного диапазона и необходимость перехода к старшему диапазону.
• Не подключайте ток свыше 200 мА к разъёму "mA" и свыше 20 А к разъёму "20A".
• Измерительные щупы не должны касаться измеряемых точек при переключении функции или диапазона.

Внимание! При измерении сопротивления действующей схемы убедитесь, что на неё не подаётся питание, и что все конденсаторы должным образом разряжены.

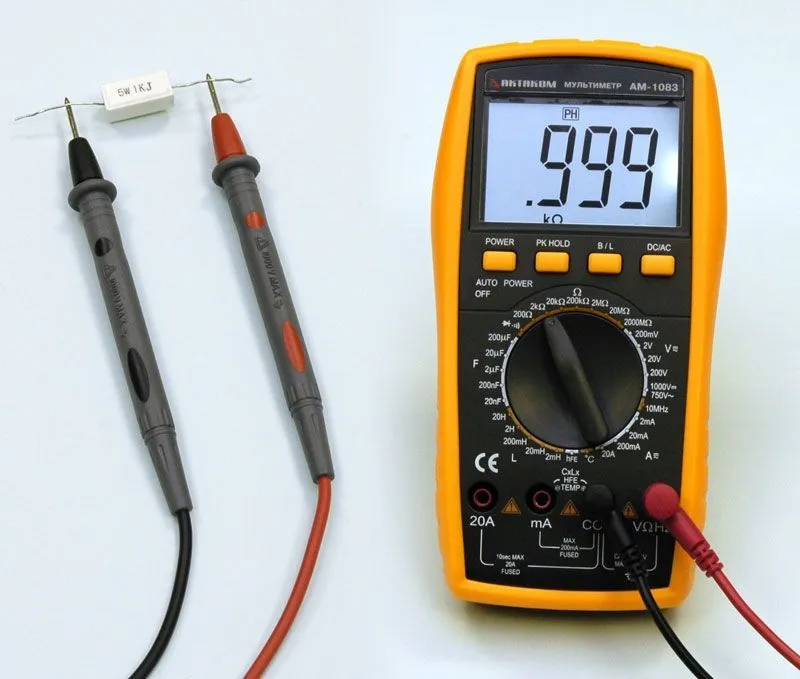

1. Подключите чёрный измерительный щуп к разъёму "COM", а красный – к "VΩHz".
2. Переведите поворотный переключатель в положение соответствующего диапазона сопротивления "Ω", затем замкните оба измерительных щупа через измеряемый резистор.

Примечание:

• Символ "OL" означает выход сопротивления за пределы измерительного диапазона и необходимость перехода к старшему диапазону.
• Если цепь разомкнута, экран отобразит состояние "OL".
• Для сопротивлений свыше 1 MОм считается нормальным нестабильность показаний в течение первых нескольких секунд измерения.

Внимание! Полностью разряжайте конденсаторы перед проведением измерения.

1. Подключите измерительные щупы к разъёмам "mA" и "mA/Cx".
2. Переведите поворотный переключатель в соответствующий диапазон измерения ёмкости.
3. Подключите оба измерительных щупа в параллель к двум контактам конденсатора, соблюдая полярность (положительный полюс к разъёму "COM", отрицательный – к "mA/Cx").

Примечание:

• Если ёмкость превышает выбранный диапазон, на экране отобразится символ "OL", после чего необходимо перейти к большему измерительному диапазону.
• В начале измерения ёмкости на экране могут показываться случайные значения. Это нормально и не влияет на результат измерения.
• При значительной утечке тока или при неисправном конденсаторе в старшем измерительном диапазоне показания будут нестабильными и произвольными.

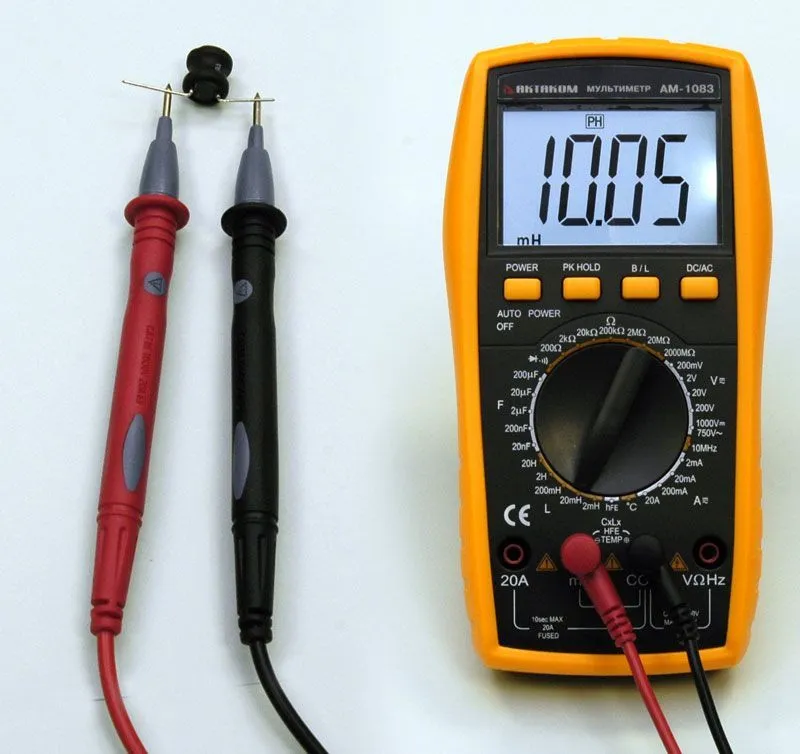

1. Подключите измерительные щупы к разъёмам "COM" и "mA/Lx".
2. Переведите поворотный переключатель в соответствующий диапазон измерения индуктивности.
3. Подключите измерительные щупы к двум контактам катушки индуктивности.

Примечание:

• Если индуктивность выходит за пределы выбранного диапазона, на экране будет показан символ "OL", после чего необходимо перейти к большему диапазону.
• Величины измеренных индуктивностей могут различаться для разных компонентов, если их импедансы различаются.
• В диапазоне 2 мГн сначала необходимо закоротить измерительные щупы и измерить индуктивность проводов, а затем вычесть её из конечного результата измерения.
• Точность измерения не гарантируется при измерении малых индуктивностей в старших диапазонах.

Внимание! Никогда не подводите напряжение к прибору в режиме измерения температуры.

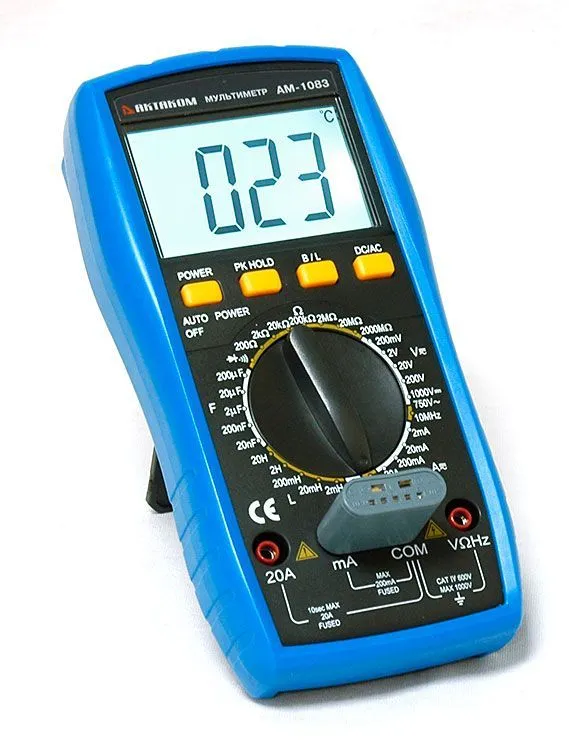

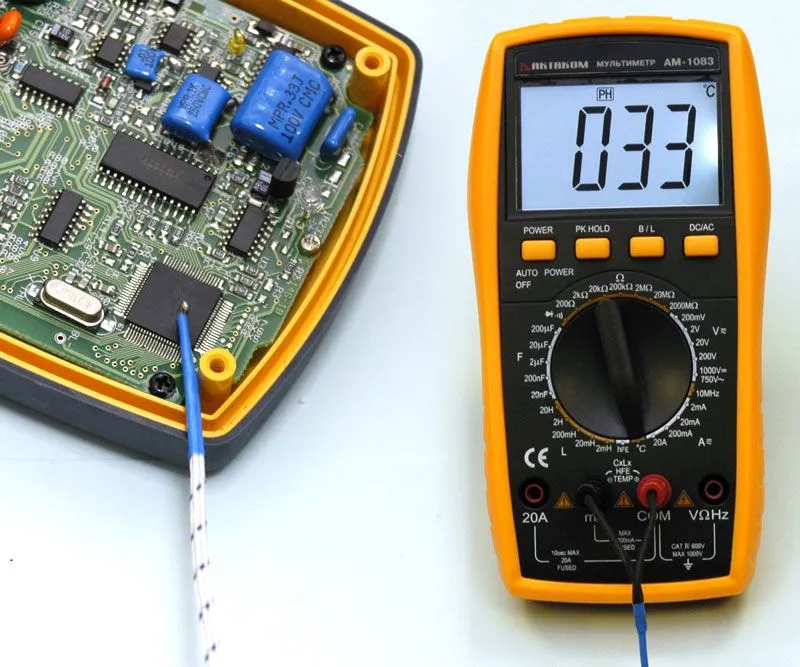

1. Подключите катод (чёрный штекер) холодного конца термопары к разъёму "mA/TEMP", а анод (красный штекер) – к разъёму "COM".
2. Переведите поворотный переключатель диапазона в положение "°С".
3. Поместите измерительный конец термопары на измеряемую поверхность или внутрь исследуемого объекта. Результат измерения отобразится на экране в градусах Цельсия.

Примечание:

• Если термопара не подключена, прибор будет показывать окружающую температуру при рабочей температуре выше 18 °C или нормальную температуру при рабочей температуре ниже 18 °С.
• При замене температурного датчика точность измерения не гарантируется;

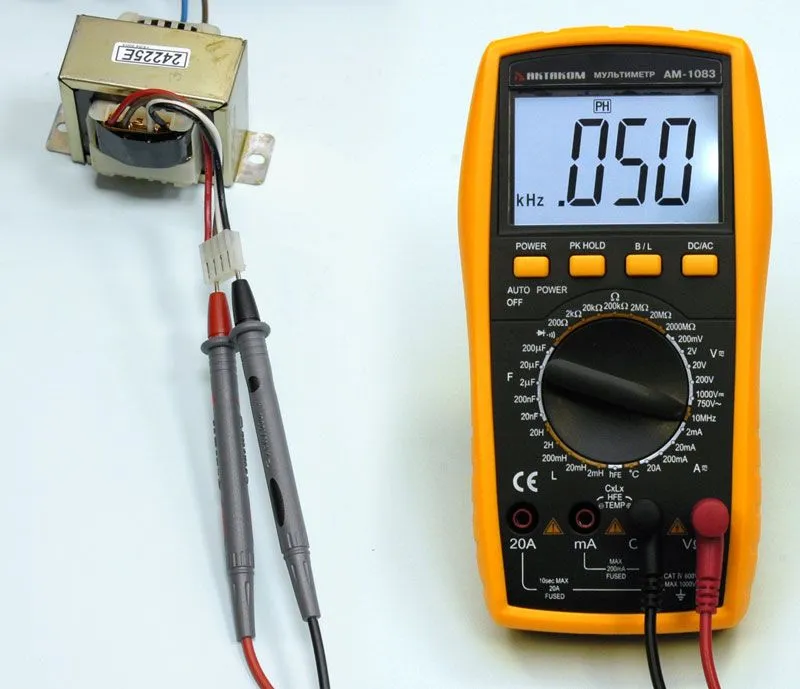

1. Подключите измерительные щупы или экранированный кабель к разъёмам "COM" и "VΩHz" прибора.
2. Переведите поворотный переключатель диапазона в положение измерения частоты.
3. Подсоедините измерительные щупы или кабели к источнику сигнала или нагрузке.

Примечание:

• Прибор может проводить измерение, если эффективное напряжение измеряемого сигнала более 10 В. Однако точность в таком случае не гарантируется;
• В условиях больших электромагнитных помех при измерении малых сигналов желательно использовать экранированные кабели.
• Во избежание травм при измерении высоковольтных цепей не прикасайтесь к ним.
• Никогда не подводите к прибору в режиме измерения частоты постоянное напряжение более 250 В или переменное напряжение с эффективной величиной более 250 В, это может привести к повреждению прибора.

1. Подключите измерительный адаптер компонентов к разъёмам "mA" и "COM", соблюдая полярность: положительный полюс к разъёму "COM", а отрицательный – к разъёму "mA".
2. Переведите поворотный переключатель диапазона в положение "hFE".
3. Для определения типа транзистора (NPN или PNP) подключите эмиттер, базу и коллектор к соответствующим выходам испытательного адаптера.

1. Подключите чёрный измерительный щуп к разъёму "COM", а красный (анод) – к "VΩHz".
2. Переведите поворотный переключатель диапазона в положение "".
3. Подключите измерительные щупы в параллель к тестируемому диоду: красный – к аноду, чёрный – к катоду. Отображаемое показание будет примерно отражать прямое падение напряжения на диоде.
4. Подключите измерительные щупы к двум точкам исследуемой цепи. Звуковой сигнал прозвучит, если сопротивление между этими двумя точками < (70±20) Ом.

Нажмите PK HOLD, пиковая величина текущего измерения будет удерживаться на экране. Снова нажмите клавишу для отключения этой функции.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор
   • Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнезда для измерения тока.
   • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.
