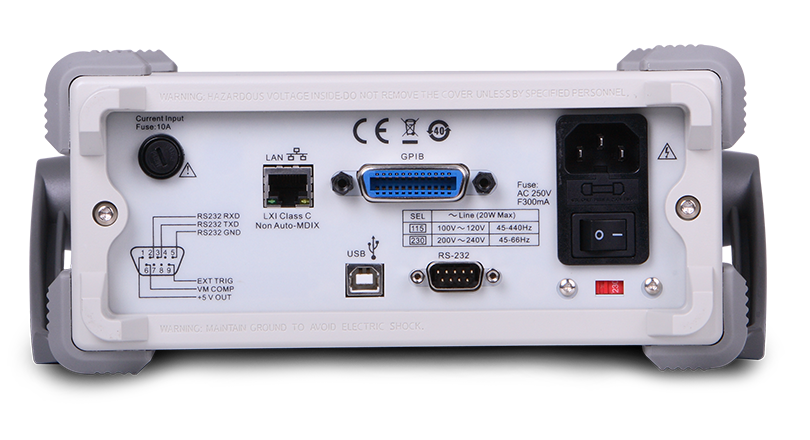

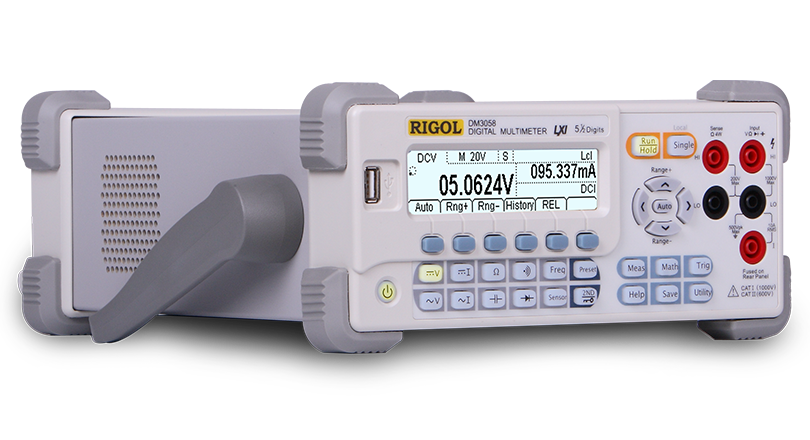

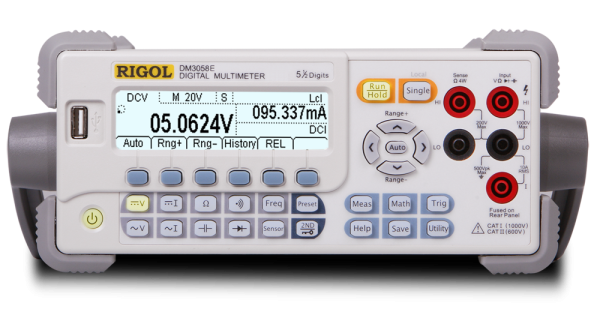

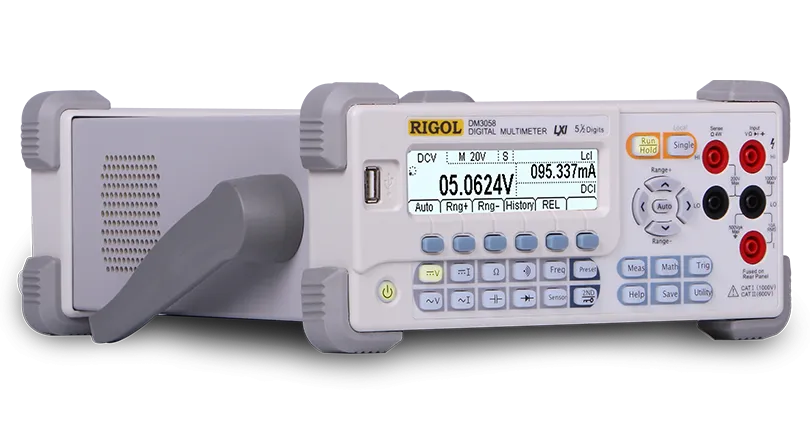

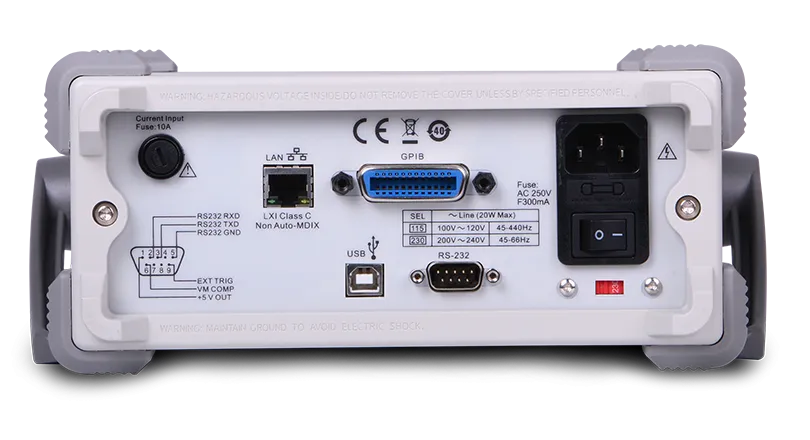

Цифровой мультиметр Rigol DM3058E

Измерение напряжения постоянного тока:

Диапазон

Годовая погрешность (% считываемого значения + % диапазона)

200.000 мВ

0.015 + 0.004

2.00000 В

0.015 + 0.003

20.0000 В

0.015 + 0.004

200.000 В

0.015 + 0.003

1000.00 B

0.015 + 0.003

Входное сопротивление

200 мВ и 2 В: 10 MОм или >10 ГОм по выбору (Сигналы, превышающие ± 2.5 В в этих диапазонах будут проходить через 100 кОм)

20 В, 200 В, 1000 В : 10 MОм ± 2%

Ток смещения по входу (25℃)

<90 пA

Защита по входу

1000 В для всех диапазонов

Подавление синфазных помех (CMRR)

120 дБ (для 1 кОм несимметричного сопротивления в LO, макс ± 500 В DC）

Коэффициент подавления помехи сети питания (NMRR)

60 дБ при «медленной» скорости измерения

+ 20 дБ добавляются при открытом “AC filter” (время установления добавит 0,35 с, пока импеданс источника близок к нулю)

Измерение силы постоянного тока:

Диапазон

Испыт. напряжение на нагрузке

Годовая погрешность (% считываемого значения + % диапазона)

200.000 мкА

<8 мВ

0.055 + 0.005

2.00000 мА

<80 мВ

0.055 + 0.005

20.0000 мА

<0,05 B

0.095 + 0.020

200.000 мА

<0,5 B

0.070 + 0.008

2.00000 А

<0,1 B

0.170 + 0.020

10.0000 А

<0,3 В

0.250 + 0.010

Шунт

1 Ом для 20 мA, 200 мA

0.008 Ом для 2 A, 10 A

Защита по входу

12 A, 250 В

Измерение напряжения переменного тока (среднеквадратическое значение):

Диапазон

Частота измерения

Годовая погрешность (% считываемого значения + % диапазона)

200.000 мВ

От 20 Гц до 45 Гц

1.5 + 0.10

От 45 Гц до 20 кГц

0.2 + 0.05

От 20 кГц до 50 кГц

1.0 + 0.05

От 50 кГц до 100 кГц

3.0 + 0.05

2.00000 В

От 20 Гц до 45 Гц

1.5 + 0.10

От 45 Гц до 20 кГц

0.2 + 0.05

От 20 кГц до 50 кГц

1.0 + 0.05

От 50 кГц до 100 кГц

3.0 + 0.05

20.0000 В

От 20 Гц до 45 Гц

1.5 + 0.10

От 45 Гц до 20 кГц

0.2 + 0.05

От 20 кГц до 50 кГц

1.0 + 0.05

От 50 кГц до 100 кГц

3.0 + 0.05

200.000 В

От 20 Гц до 45 Гц

1.5 + 0.10

От 45 Гц до 20 кГц

0.2 + 0.05

От 20 кГц до 50 кГц

1.0 + 0.05

От 50 кГц до 100 кГц

3.0 + 0.05

750.000 В

От 20 Гц до 45 Гц

1.5 + 0.10

От 45 Гц до 20 кГц

0.2 + 0.05

От 20 кГц до 50 кГц

1.0 + 0.05

От 50 кГц до 100 кГц

3.0 + 0.05

Метод измерения

Истинное СКЗ для связи по AC - смещение до 1000 В DС допускается во всех диапазонах

Пик-фактор (крест-фактор)

≤ 3 на полной шкале

Входное сопротивление

1 MОм ± 2% в параллели с < 100 пФ на всех диапазонах

Полоса фильтра AC

20 Гц - 100 кГц

Подавление синфазных помех (CMRR)

60 дБ (для 1 кОм несимметричного сопротивления в LO и <60 Гц, макс ± 500 В DC）

Измерение силы переменного тока (среднеквадратическое значение):

Диапазон

Частота измерения

Годовая погрешность (% считываемого значения + % диапазона)

20.0000 мА

От 20 Гц до 45 Гц

1.50 + 0.10

От 45 Гц до 2 кГц

0.50 + 0.10

От 2 кГц до 10 кГц

2.50 + 0.20

200.000 мА

От 20 Гц до 45 Гц

1.50 + 0.10

От 45 Гц до 2 кГц

0.30 + 0.10

От 2 кГц до 10 кГц

2.50 + 0.20

2.00000 А

От 20 Гц до 45 Гц

1.50 + 0.10

От 45 Гц до 2 кГц

0.50 + 0.20

От 2 кГц до 10 кГц

2.50 + 0.20

10.0000 А

От 20 Гц до 45 Гц

1.50 + 0.15

От 45 Гц до 2 кГц

0.50 + 0.15

От 2 кГц до 10 кГц

2.50 + 0.20

Метод измерения

Связь по DC - на предохранителе или шунте;

Связь по АC - истинное СКЗ (измеряет только AC)

Пик-фактор (крест-фактор)

≤ 3 на полной шкале

Максимальный ток по входу

В режиме DC+AC пиковое значение тока <300% диапазона.

СКЗ тока включающее DC <10 A

Шунт

1 Ом для 20 мA, 200 мA

0.008 Ом для 2 A, 10 A

Защита по входу

12 A, 250 В

Измерение сопротивления

Диапазон

Тестовый ток

Годовая погрешность (% считываемого значения + % диапазона)

200.000 Ом

1 мА

0.030 + 0.005

2.00000 кОм

1 мА

0.020 + 0.003

20.0000 кОм

100 мкА

0.020 + 0.003

200.000 кОм

10 мкА

0.020 + 0.003

2.00000 МОм

1 мкА

0.040 + 0.004

10.0000 МОм

200 нА

0.250 + 0.003

100.000 МОм

200 нА || 10 МОм

1.75 + 0.004

Метод измерения

4-х или 2х проводной (опция)

Максимальное сопротивление по выходу для 4х-проводной системы

1 кОм

Защита по входу

1000 В для всех диапазонов

Измерение емкости:

Диапазон

Максимальный тестовый ток

Годовая погрешность (% считываемого значения + % диапазона)

2.000 нФ

200 нА

3 + 1.0

20.00 нФ

200 нА

1 + 0.5

200.00 нФ

2 мкА

1 + 0.5

2.000 мкФ

10 мкА

1 + 0.5

200 мкФ

100 мкА

1 + 0.5

10000 мкФ

1 мА

2 + 0.5

Метод измерения

Измерение скорости изменения напряжения, генерируемого во время протекания тока через емкость.

Тип измерения

2х-проводной

Защита по входу

1000 В

Проверка диодов:

Диапазон

Максимальный тестовый ток

Годовая погрешность (% считываемого значения + % диапазона)

2.0000 B

1 мА

0.05 + 0.01

Метод измерения

1 мA ± 5% в DC, < 8 В при ХХ

Отклик

123 выборки/с, с звуковым оповещением

Защита по входу

1000 В

Прозвонка цепи:

Диапазон

Максимальный тестовый ток

Годовая погрешность (% считываемого значения + % диапазона)

2000 Ом

1 мА

0.05 + 0.01

Измерение частоты и периода:

Диапазон

Частотный диапазон

Годовая погрешность (% считываемого значения + % диапазона)

От 200 мВ до 750 В

От 20 Гц до 2 кГц

0.01 + 0.003

От 2 кГц до 20 кГц

0.01 + 0.003

От 20 кГц до 200 кГц

0.01 + 0.003

От 200 кГц до 1 МГц

0.01 + 0.006

От 20 мА до 10 А

От 20 Гц до 2 кГц

0.01 + 0.003

От 2 кГц до 10 кГц

0.01 + 0.003

Метод измерения

Метод взаимного счета, вход по AC, измерение напряжения и тока AC

Общие данные

Дисплей

LCD, 256 × 64 пикселей

Интерфейсы

USB-device, USB-host,RS-232C

Электропитание

220 В, 50 Гц, макс. 20 ВА

Диапазон рабочих температур

от 0 до 50 °C

Габаритные размеры

107 x 231.6 х 290.5 мм

Масса

2,5 кг
