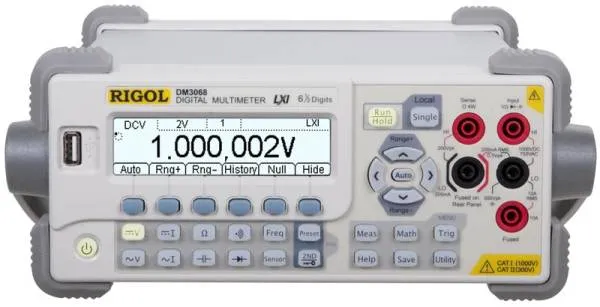

Мультиметр Rigol DM3068 - это высокоточный измеритель с разрешением дисплея 6½ разрядов, отличающийся высокой производительностью, высокой точностью измерений и широкими функциональными возможностями, включая измерение иcтинных среднеквадратических значений (TrueRMS) и возможность дистанционного управления при помощи SCPI команд. Цифровой мультиметр Rigol DM3068 имеет функции автоматического измерения и анализа результатов измерений. Измерительные возможности мультиметра Rigol DM3068 можно расширить путём подключения к нему внешних датчиков. Прецизионный мультиметр Rigol DM3068 построен с использованием новейших технологий и является мощным и эффективным средством измерений для применения в различных отраслях промышленности, научных исследованиях, образовании, сервисных службах.
Технические харктеристики
- Измерение напряжения постоянного тока:
ДиапазонПогрешность (1 год)
(%Uизм+% от диапазона)
| 200.000 мВ | 0.0040 + 0.0025 |
| 2.00000 В | 0.0035 + 0.0006 |
| 20.0000 В | 0.0040 + 0.0005 |
| 200.000 В | 0.0050 + 0.0006 |
| 1000.00 В | 0.0055 + 0.0018 |
- Измерение силы постоянного тока:
ДиапазонИспыт.напряжение
на нагрузке
Погрешность (1 год)
(%Iизм+% от диапазона)
| 200.000 мкА | <30 мВ | 0.050 + 0.015 |
| 2.00000 мА | <0,25 В | 0.050 + 0.003 |
| 20.0000 мА | <0,07 В | 0.050 + 0.015 |
| 200.000 мА | <0,7 В | 0.050 + 0.003 |
| 2.00000 А | <0,12 В | 0.100 + 0.020 |
| 10.0000 А | <0,6 В | 0.150 + 0.010 |
- Измерение напряжения переменного тока (среднеквадратическое значение):
ДиапазонЧастота измеренияПогрешность (1 год)
(%Uизм+% от диапазона)
| 200.000 мВ | 3 Гц -5 Гц | 1.00 + 0.04 |
| 5 Гц -10 Гц | 0.35 + 0.04 |
| 10 Гц -20 кГц | 0.06 + 0.04 |
| 20 кГц -50 кГц | 0.12 + 0.05 |
| 50 кГц -100 кГц | 0.60 + 0.08 |
| 100 кГц -300 кГц | 4.00 + 0.50 |
| 2.00000 В | 3 Гц -5 Гц | 1.00 + 0.03 |
| 5 Гц -10 Гц | 0.35 + 0.03 |
| 10 Гц -20 кГц | 0.06 + 0.03 |
| 20 кГц -50 кГц | 0.12 + 0.05 |
| 50 кГц -100 кГц | 0.60 + 0.08 |
| 100 кГц -300 кГц | 4.00 + 0.50 |
| 20.0000 В | 3 Гц -5 Гц | 1.00 + 0.04 |
| 5 Гц -10 Гц | 0.35 + 0.04 |
| 10 Гц -20 кГц | 0.08 + 0.04 |
| 20 кГц -50 кГц | 0.15 + 0.05 |
| 50 кГц -100 кГц | 0.60 + 0.08 |
| 100 кГц -300 кГц | 4.00 + 0.50 |
| 200.000 В | 3 Гц -5 Гц | 1.00 + 0.03 |
| 5 Гц -10 Гц | 0.35 + 0.03 |
| 10 Гц -20 кГц | 0.08 + 0.03 |
| 20 кГц -50 кГц | 0.12 + 0.05 |
| 50 кГц -100 кГц | 0.60 + 0.08 |
| 100 кГц -300 кГц | 4.00 + 0.50 |
| 750.000 В | 3 Гц -5 Гц | 1.00 + 0.03 |
| 5 Гц -10 Гц | 0.35 + 0.03 |
| 10 Гц -20 кГц | 0.08 + 0.03 |
| 20 кГц -50 кГц | 0.15 + 0.05 |
| 50 кГц -100 кГц | 0.60 + 0.08 |
| 100 кГц -300 кГц | 4.00 + 0.50 |
- Измерение силы переменного тока (среднеквадратическое значение):
ДиапазонЧастота измеренияПогрешность (1 год)
(%Iизм+% от диапазона)
| 200.0000 мкА | 3 Гц-5 Гц | 1.10 + 0.06 |
| 5 Гц-10 Гц | 0.35 + 0.06 |
| 10 Гц-5 кГц | 0.15 + 0.06 |
| 5 кГц-10 кГц | 0.35 + 0.70 |
| 2.000000 мА | 3 Гц-5 Гц | 1.10 + 0.04 |
| 5 Гц-10 Гц | 0.30 + 0.04 |
| 10 Гц-5 кГц | 0.12 + 0.04 |
| 5 кГц-10 кГц | 0.20 + 0.25 |
| 20.00000 мА | 3 Гц-5 Гц | 1.10 + 0.06 |
| 5 Гц-10 Гц | 0.35 + 0.06 |
| 10 Гц-5 кГц | 0.15 + 0.06 |
| 5 кГц-10 кГц | 0.35 + 0.70 |
| 200.0000 мА | 3 Гц-5 Гц | 1.10 + 0.04 |
| 5 Гц-10 Гц | 0.30 + 0.04 |
| 10 Гц-5 кГц | 0.10 + 0.04 |
| 5 кГц-10 кГц | 0.20 + 0.25 |
| 2.000000 А | 3 Гц-5 Гц | 1.10 + 0.06 |
| 5 Гц-10 Гц | 0.35 + 0.06 |
| 10 Гц-5 кГц | 0.15 + 0.06 |
| 5 кГц-10 кГц | 0.35 + 0.70 |
| 10.00000 А | 3 Гц-5 Гц | 1.10 + 0.10 |
| 5 Гц-10 Гц | 0.35 + 0.10 |
| 10 Гц-5 кГц | 0.15 + 0.10 |
- Измерение сопротивления (2-х и 4-х проводная схема):
ДиапазонТестовый токПогрешность (1 год)
(%Rизм+% от диапазона)
| 200.0000 Ом | 1 мА | 0.010+ 0.004 |
| 2.000000 кОм | 1 мА | 0.010 + 0.001 |
| 20.00000 кОм | 100 мкА | 0.010 + 0.001 |
| 200.0000 кОм | 10 мкА | 0.010 + 0.001 |
| 1.000000 МОм | 2 мкА | 0.012 + 0.001 |
| 10.00000 МОм | 200 нА | 0.040 + 0.001 |
| 100.0000 МОм | 200 нА || 10 МОм | 0.800 + 0.010 |
ДиапазонМакс.
тестовый ток
Погрешность (1 год)
(%Сизм+% от диапазона)
| 2.000 нФ | 200 нА | 2 + 2.5 |
| 20.00 нФ | 2 мкА | 1 + 0.3 |
| 200.00 нФ | 10 мкА | 1 + 0.3 |
| 2.000 мкФ | 100 мкА | 1 + 0.3 |
| 200.0 мкФ | 1 мА | 1 + 0.3 |
| 2.000 мФ | 1 мА | 1 + 0.3 |
| 20.00 мФ | 1 мА | 1 + 0.3 |
| 100.0 мФ | 1 мА | 3 + 0.2 |
ДиапазонМакс.
тестовый ток
Погрешность (1 год)
(%Сизм+% от диапазона)
| 2.0000 В | 1 мА | 0.010 + 0.020 |
ДиапазонМакс.
тестовый ток
Погрешность (1 год)
(%Сизм+% от диапазона)
| 2000 Ом | 1 мА | 0.010 + 0.020 |
- Измерение частоты и периода:
ДиапазонЧастотный диапазонПогрешность (1 год)
(%Uизм+% от диапазона)
200 мВ - 750 В
| 3 Гц -5 Гц | 0.07 |
| 5 Гц -10 Гц | 0.04 |
| 10 Гц -40 Гц | 0.02 |
| 40 Гц -300 кГц | 0.007 |
| 200 кГц -1 МГц | 0.007 |
- Разрешение дисплея: 6½ разрядов (2 200 000 отсчетов)
- Высокоскоростная регистрация данных 10 Копер/сек
- Память 512 К для записи данных
- Знергонезависимая память: 10 групп настроек, 10 измеренных значений, 10 (5+5) установок сенсоров
- Вычисление максимальных, минимальных, средних значений, удержание измеренного значения, установка нуля, измерение dBm, dB, контроль по диапазону значений Pass/Fail, гистограмма, стандартная девиация
- Построение тренда
- Поддержка термопар типа B, E, J, K, N, R, S , T и платиновоых сопротивлений Pt100, Pt385
- Вход внешнего запуска
- Дисплей – монохромный двойной ЖК дисплей (256 x 64 точек)
- Программирование SCPI - комманды

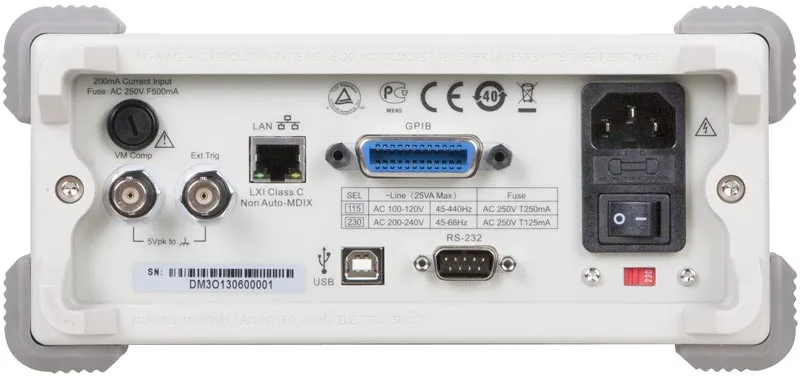

- Интерфейс внешний: RS-232, USB-device, USB-host, LAN (с LXI Class C) и GBIP
- Питание: 100-240 В, 45-66 Гц
- Мощность потребления 250 ВА
- Вес: 3,2 кг
- Габариты, мм: 107х231,6х290,5
| | Rigol DM3068 |
Разрешение дисплея
| 6½ разряда (2 200 000 отсчетов)
|
Скорость измерения
| 10 Копер/сек
|
Энергонезависимая память
| 10 групп настроек, 10 измеренных значений, 10 (5+5) установок сенсоров
|
Поддержка термопар
|
типа B, E, J, K, N, R, S , T и платиновоых сопротивлений Pt100, Pt385
|
Дисплей
| монохромный двойной ЖК дисплей (256 x 64 точек)
|
Интерфейс внешний
| RS-232, USB-device, USB-host, LAN (с LXI Class C) и GBIP
|
Прогаммирование
| SCPI-комманды
|
Питание
| 100-240 В, 45-66 Гц
|
Мощность потребления
| 250 ВА
|
Габариты, мм
| 107х231,6х290,5
|
Вес
| 3,2 кг
|
| | Rigol DM3068 |
Разрешение дисплея
| 6½ разряда (2 200 000 отсчетов)
|
Скорость измерения
| 10 Копер/сек
|
Энергонезависимая память
| 10 групп настроек, 10 измеренных значений, 10 (5+5) установок сенсоров
|
Поддержка термопар
|
типа B, E, J, K, N, R, S , T и платиновоых сопротивлений Pt100, Pt385
|
Дисплей
| монохромный двойной ЖК дисплей (256 x 64 точек)
|
Интерфейс внешний
| RS-232, USB-device, USB-host, LAN (с LXI Class C) и GBIP
|
Прогаммирование
| SCPI-комманды
|
Питание
| 100-240 В, 45-66 Гц
|
Мощность потребления
| 250 ВА
|
Габариты, мм
| 107х231,6х290,5
|
Вес
| 3,2 кг
|
| | Rigol DM3068 |
Разрешение дисплея
| 6½ разряда (2 200 000 отсчетов)
|
Скорость измерения
| 10 Копер/сек
|
Энергонезависимая память
| 10 групп настроек, 10 измеренных значений, 10 (5+5) установок сенсоров
|
Поддержка термопар
|
типа B, E, J, K, N, R, S , T и платиновоых сопротивлений Pt100, Pt385
|
Дисплей
| монохромный двойной ЖК дисплей (256 x 64 точек)
|
Интерфейс внешний
| RS-232, USB-device, USB-host, LAN (с LXI Class C) и GBIP
|
Прогаммирование
| SCPI-комманды
|
Питание
| 100-240 В, 45-66 Гц
|
Мощность потребления
| 250 ВА
|
Габариты, мм
| 107х231,6х290,5
|
Вес
| 3,2 кг
|
| | Rigol DM3068 |
Разрешение дисплея
| 6½ разряда (2 200 000 отсчетов)
|
Скорость измерения
| 10 Копер/сек
|
Энергонезависимая память
| 10 групп настроек, 10 измеренных значений, 10 (5+5) установок сенсоров
|
Поддержка термопар
|
типа B, E, J, K, N, R, S , T и платиновоых сопротивлений Pt100, Pt385
|
Дисплей
| монохромный двойной ЖК дисплей (256 x 64 точек)
|
Интерфейс внешний
| RS-232, USB-device, USB-host, LAN (с LXI Class C) и GBIP
|
Прогаммирование
| SCPI-комманды
|
Питание
| 100-240 В, 45-66 Гц
|
Мощность потребления
| 250 ВА
|
Габариты, мм
| 107х231,6х290,5
|
Вес
| 3,2 кг
|
