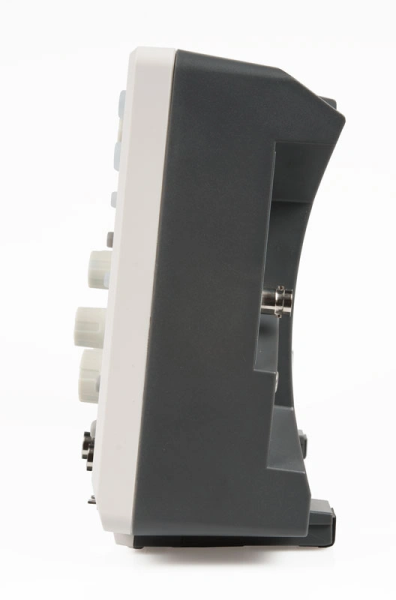

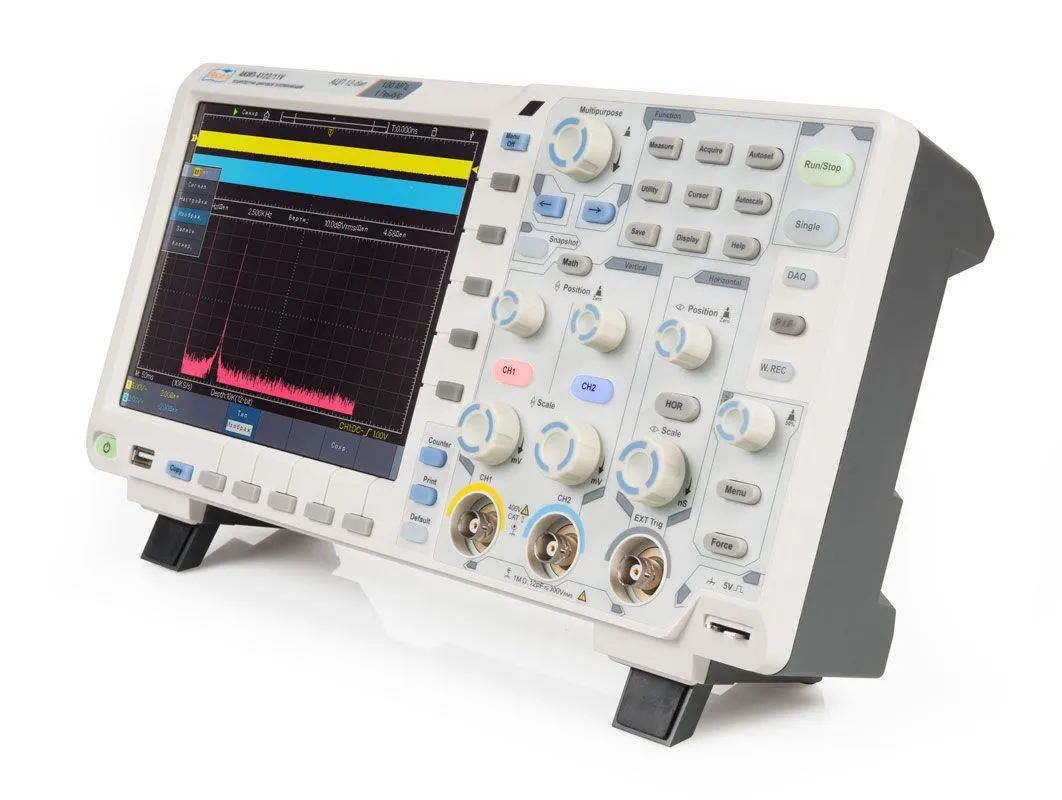

Осциллограф АКИП-4122/10

Цифровые запоминающие осциллографы серии АКИП-4122 предназначены для исследования и измерения параметров однократных сигналов и периодических сигналов с помощью двух каналов в полосе частот до 60 МГц.

Осциллограф обеспечивает цифровое запоминание, цифровое измерение, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результатов на цветной TFT экран диагональю 20 см.
Наличие интерфейса USB на передней панели осциллографа позволяет сохранить данные на внешний накопитель.

Особенности

• Количество каналов: 2 (+ вход внеш. синхр EXT);
• Полосы пропускания: 60 МГц;
• Объем памяти 40 М (на канал);
• Макс. частота дискретизации: 500 МГц
• Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
• Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
• Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
• Цифровые фильтры (ФВЧ, ФНЧ);
• Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
• Память: 100 осциллограмм, 8 профилей настроек;
• Интерфейс: USB 2.0, LAN для управления и сохранения данных;
• Выход для внешнего монитора (VGA);
• Цветной TFT-дисплей (20 см) с регулируемой яркостью.

Модификации

Модель	Цена, руб.
Осциллограф АКИП-4122/12
Осциллограф АКИП-4122/10
Осциллограф цифровой запоминающий АКИП-4122/4V, два канала, 200 МГц
Программная опция CAN декодирования сигналов CAN для осциллографов АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/10, АКИП-4122/10V,
Аппаратная опция  TOU сенсорного экрана для осциллографов АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/10, АКИП-4122/10V, АКИП-4122
Аппаратная опция DMM мультиметра для осциллографов АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АК
Аппаратная опция AWG 1-25 генератора сигналов (только заводская установка). Совместима с моделями: АКИП-4122/7 (7V), АКИП-4122/10 (10V), АКИП-4122/11
Аппаратная опция AWG 1-50 генератора сигналов (только заводская установка)

Технические характеристики

Подробное техническое описание

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	60 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	40 МБ
АЦП (бит)	12
Сопротивление входа	1 МОм
Особенности	Интерполяция - Sin X/х, линейная. Автоматические (до 20-и параметров) и курсорные измерения. Математические функции, БФП (1 кБ). Цифровые фильтры. Внутренняя память - 100 осциллограмм и 8 профилей настроек. | Опции - батарейное питание, мультиметр, генератор сигналов, Wi-Fi, сенсорный экран, декодирование протоколов.
Интерфейс	USB | LAN
Дисплей	TFT, 20, 800х600, 10x14, Опция - Сенсорный
Масса (кг)	2,6

Комплектация

Осциллограф АКИП-4122/10	1 шт.
Шнур питания	1 шт.
Пробник осциллографический	2 шт.
Кабель USB	1 шт.
CD с ПО для связи с ПК	1 шт.

	АКИП-4122/10
Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания1	60 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	40 МБ
АЦП	12 бит
Сопротивление входа	1 МОм
Особенности	Интерполяция - Sin X/х, линейная. Автоматические (до 20-и параметров) и курсорные измерения. Математические функции, БФП (1 кБ). Цифровые фильтры. Внутренняя память - 100 осциллограмм и 8 профилей настроек. | Опции - батарейное питание, генератор сигналов, Wi-Fi, сенсорный экран, декодирование протоколов.
Интерфейс	USB | LAN
Дисплей	TFT, 20, 800х600, 10x14, Опция - Сенсорный
Масса	2,6 кг
