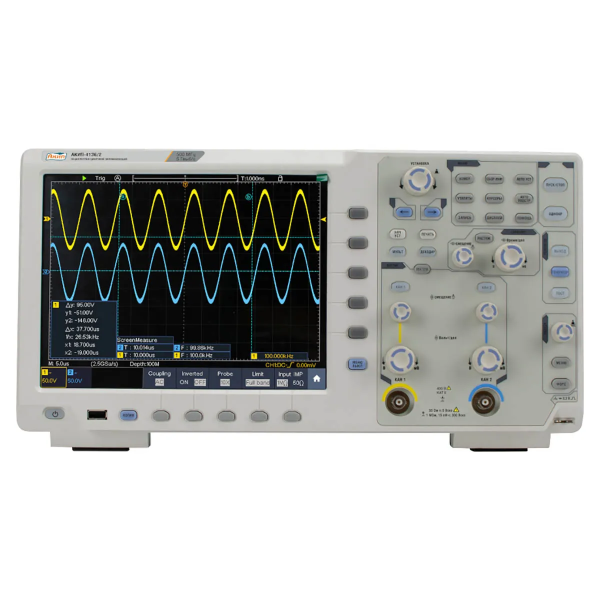

Электрооборудование Осциллограф АКИП-4136/2
| Артикул | 049891 |
| Компания TINVEST дилер | АКИП |
| Артикул производителя: | 00-0017301 |
| Наличие | На складе |
|
Цена
Включает НДС |
258 839 р.
256 251 р.
|
Вы можете купить Осциллограф АКИП-4136/2 в интернет-каталоге TINVEST официального дилера АКИП по выгодной цене с доставкой по РФ.
| АКИП-4136/2 | |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ, 50 Ом)), при Коткл. ≥ 5 мВ/дел | 0 - 500 МГц |
| Ограничение ПП | 20 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел (1 МОм) 1 мВ/дел…1 В/дел (50 Ом) |
| Погрешность измерения постоянного напряжения при Uсм = 0 В | при Kо=1 мВ: ±(0,03·|Uизм|+0,01·Ко+1) при Kо≥2 мВ: ±(0,02·|Uизм|+0,01·Ко+1), где Kо – значение коэффициента отклонения, мВ/дел |
| Связь по входу | открытый, закрытый, земля |
| Время нарастания, при Коткл. ≥ 5 мВ/дел | ≥ 0,7 нс |
| Входной импеданс | 1 МОм (± 2 %) / 15 пФ 5 пФ; 50 Ом ± 2% |
| Максимальное входное напряжение | 300 В /1 МОм; 5 В 50 МОм (DC+AС пик, до 1 кГц) |
| Математика | ≤ 400 Впик (DC+AС пик), 300 Вскз – 1 МОм ≤ 5 Вскз – 50 Ом |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 500 пс/дел…1000 с/дел (шаг 1-2-5) |
| Погрешность опорного генератора | ±2,5*10-6 |
| Погрешность измерения временных интервалов | ±(δF·Tизм+1/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц |
| Режимы работы | основной, задержанный, ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | любой из аналоговых каналов, сеть, внешний (Ext, Ext/5) |
| Режимы запуска развертки | автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по длительности импульса, по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам - UART/RS232, I2C, SPI, CAN |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
| Уровень синхронизации | внутренняя: ± 5 делений от центра экрана Ext: ±2 В; Ext/5: ±10 В |
| Погрешность уровня синхронизации | внутренняя: ± 0,3 деления; Ext: ±(10 мВ + 6% от установленного); Ext/5: ±(50 мВ + 6% от установленного) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 2,5 ГГц на канал 5 ГГц при объединении |
| Длина записи | 400 МБ (делится между активными каналами) |
| Режимы работы | выборка, пиковый детектор; усреднение (4 /16/ 64/ 128), накопление (50 мс … 10 с, беск.), интерполяция (sinx)/x |
| Курсовое измерение | |
| Функции | DU; DT; 1/DT |
| Математика | |
| Функции | +, -, х; /; d/dt, ∫dt, √, БПФ |
| Операторы | любой аналоговый канал |
| Автоматические измерения | |
| Функции по вертикали | среднее, Пик-Пик, СКЗ, ЦиклСКЗ, Макс, Мин, Верхнее, Нижнее, Амплитуда, Выброс, Предвыброс |
| Функции по горизонтали | Период, Частота, Время Нарастания / Спада, Длительность Импульса +/-, скважность, счет импульсов |
| Измерение задержки | задержка A→B, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза |
| Дополнительные возможности | |
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с) |
| Интерфейсы | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1; Y – кан 2 |
| Внутренняя память | 100 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
| Мультиметр | |
| Индикатор | 4,5 разряда, максимальное индицируемое число 20.000 |
| Напряжение | DCV: 20 мВ, 200 мВ: ±(0,5% ± 10 емр), 2 В, 20 В, 200 В: ±(0,3% ± 5 емр), 1000 В: ±(0,5% ± 5 емр) ACV: 200 мВ, 2 В, 20 В, 200 В: ±(0,8% ± 10 емр), 750 В: ±(1% ± 10 емр) диапазон частот: 40 Гц … 400 Гц |
| Ток | DCA: 20 А: ±(2% ± 10 емр) ACA: 20 А: ±(2,5% ± 10 емр) |
| Сопротивление | 200 Ом … 2 МОм: ±(0,8% ± 10 емр), 20 МОм ±(1% ± 10 емр), 100 МОм :±(5% ± 10 емр) |
| Емкость | 2 нФ … 20 мФ: ±(4% ± 10 емр) |
| Тест диодов | 0 … 2 В |
| Входное сопротивление | 10 Ом, защита входа DC 1000 В/ AC 400 В |
| Генератор сигналов | |
| Максимальная частота | 50 МГц |
| Максимальная дискретизация | 250 МГц |
| Число каналов | 1 |
| Формы сигналов | функциональные: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы |
| Разрядность | ЦАП 14 бит |
| Длина памяти | 16000 точек для произвольной формы |
| Выходной уровень | 2 мВпик-пик … 5 Впик-пик (≤ 50 МГц) 2 мВпик-пик … 20 Впик-пик (≤ 25 МГц)Выходной уровень установка смещения: Впик-пик ≤5 ВV/±2,5 В (макс); Впик-пик >5 В/±10 В (макс) |
| Общие данные | |
| ЖК-дисплей | цветной (TFT) сенсорный, диагональ 26,4 см, разрешение 800 x 600 |
| Напряжение питания | 100 - 240 В, 50/60 Гц (автовыбор) |
| Потребл. мощность | 65 Вт |
| Габариты | 422 х 226 х 135 мм |
| Масса | 5 кг |
