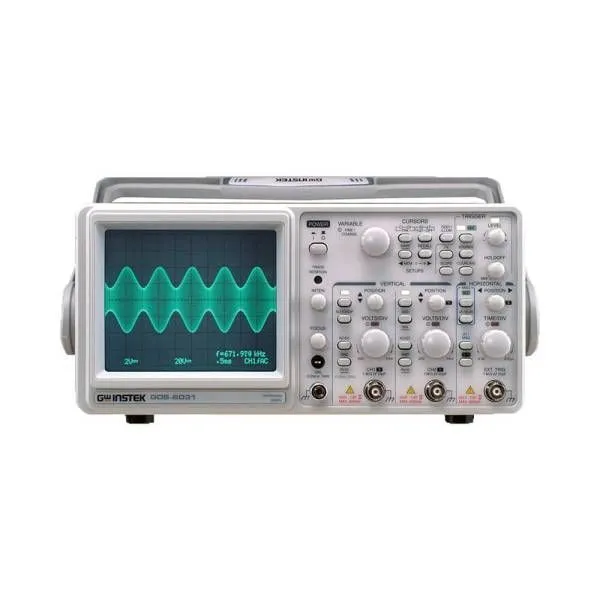

Осциллограф GW Instek GOS-6031

Осциллограф GW Instek GOS-6031
NULL Артикул: 035297 Компания TINVEST дилер: Good Will Instrument
Это цена с НДС по которой вы
можете купить товар сегодня Цена:
По запросу
Получить коммерческое предложение

Осциллограф GOS-6031

  • 2 канала;
  • 3 режима маркерных измерений;
  • Полоса пропускания 30 МГц;
  • Чувствительность 1 мВ/дел.;
  • Экранная графика;
  • Курсорные измерения, 6-ти разрядный частотомер, память на 10 состояний органов управления;
  • Растяжка развертки х5, х10, х20;
  • Одновременная индикация основной и растянутой развертки;
  • ТВ-синхронизация (построчная и покадровая);
  • Автовыбор источника синхросигнала;
  • Режим развертки внешним сигналом (X-Y вход);
  • Модуляция яркости луча (Z-вход);
  • Дополнительный выход канала 1;
  • Звуковая и светодиодная индикация;
  • Компактный, удобное расположение органов управления.
GOS-6031
Канал вертикального отклонения
Полоса пропускания (-3 дБ)0 … 30 МГц (0 ... 7 МГц при 1 мВ/дел, 2 мВ/дел)
Коэффициент отклонения1 мВ/дел … 20 В/дел (шаг 1-2-5)
Погрешность установки± 3% (5 мВ/дел ... 20 В/дел)
± 5% (1 мВ/дел, 2 мВ/дел)
Регулировкаплавное перекрытие в 2,5 раза
Время нарастания≤ 11,7 нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел)
Входной импеданс1 МОм/25 пФ
Максимальное входное напряжение400 В (DC + ACпик.) при ≤ 1 кГц
Режимы работыканал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
Канал горизонтального отклонения
Коэффициент развертки0,2 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20
Погрешность установки±3%
±5% при растяжке х5, х10
±8% при растяжке х20
РегулировкаПлавное перекрытие в 2,5 раза
Минимальное значение100 нс/дел (10 нс/дел - 50 нс/дел - некалиброванные)
Синхронизация
Режимы синхронизацииавтоколебательный, ждущий, ТВ (кадр, строка)
Источники синхронизацииавтовыбор, канал 1, канал 2, сеть, внешний
Фильтры синхронизациисвязь по переменному току, ФВЧ, ФНЧ
Внешняя синхронизациямакс. уровень: 400 В (DC + ACпик.) при ≤ 1 кГц
Вх. импеданс: 1 МОм/25 пФ
Функция HOLD-OFFручная регулировка стабильности запуска развертки
Курсорные измерения
ФункцииV, Т, 1/Т
Разрешение1/25 деления
Диапазон эффективных измеренийпо вертикали ±3 дел., по горизонтали ±4
Измерение частоты
Частотный диапазон50 Гц … 30 МГц
Погрешность измерения±0,01%
Чувствительность2 дел (источник синхросигнала - кан1 или кан2)
X-Y Вход
Полоса пропускания0 ... 500 кГц (-3дБ)
Коэффициент отклонения1 мВ/дел ... 20 В/дел
Разность фаз X-Y≤ 3° в диапазоне 0 ... 50кГц
Z Вход
Частотный диапазон0 ... 2 МГц
Чувствительность5 В (макс. до 30 В DC+AСпик. при ≤ 1 кГц)
Входное сопротивление47 кОм
ЭЛТ
Экран8 x 10 дел. (1 дел.=10 мм), маркеры - 0%, 10%, 90, 100%
Напряжение ускорения2 кВ
Общие данные
Напряжение питания100 В / 120 В / 230 В ± 10%, 50 / 60 Гц
Габаритные размеры275 x 130 x 370 мм
Масса7,2 кг
GOS-6031
Канал вертикального отклонения
Полоса пропускания (-3 дБ)0 … 30 МГц (0 ... 7 МГц при 1 мВ/дел, 2 мВ/дел)
Коэффициент отклонения1 мВ/дел … 20 В/дел (шаг 1-2-5)
Погрешность установки± 3% (5 мВ/дел ... 20 В/дел)
± 5% (1 мВ/дел, 2 мВ/дел)
Регулировкаплавное перекрытие в 2,5 раза
Время нарастания≤ 11,7 нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел)
Входной импеданс1 МОм/25 пФ
Максимальное входное напряжение400 В (DC + ACпик.) при ≤ 1 кГц
Режимы работыканал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
Канал горизонтального отклонения
Коэффициент развертки0,2 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20
Погрешность установки±3%
±5% при растяжке х5, х10
±8% при растяжке х20
РегулировкаПлавное перекрытие в 2,5 раза
Минимальное значение100 нс/дел (10 нс/дел - 50 нс/дел - некалиброванные)
Синхронизация
Режимы синхронизацииавтоколебательный, ждущий, ТВ (кадр, строка)
Источники синхронизацииавтовыбор, канал 1, канал 2, сеть, внешний
Фильтры синхронизациисвязь по переменному току, ФВЧ, ФНЧ
Внешняя синхронизациямакс. уровень: 400 В (DC + ACпик.) при ≤ 1 кГц
Вх. импеданс: 1 МОм/25 пФ
Функция HOLD-OFFручная регулировка стабильности запуска развертки
Курсорные измерения
ФункцииV, Т, 1/Т
Разрешение1/25 деления
Диапазон эффективных измеренийпо вертикали ±3 дел., по горизонтали ±4
Измерение частоты
Частотный диапазон50 Гц … 30 МГц
Погрешность измерения±0,01%
Чувствительность2 дел (источник синхросигнала - кан1 или кан2)
X-Y Вход
Полоса пропускания0 ... 500 кГц (-3дБ)
Коэффициент отклонения1 мВ/дел ... 20 В/дел
Разность фаз X-Y≤ 3° в диапазоне 0 ... 50кГц
Z Вход
Частотный диапазон0 ... 2 МГц
Чувствительность5 В (макс. до 30 В DC+AСпик. при ≤ 1 кГц)
Входное сопротивление47 кОм
ЭЛТ
Экран8 x 10 дел. (1 дел.=10 мм), маркеры - 0%, 10%, 90, 100%
Напряжение ускорения2 кВ
Общие данные
Напряжение питания100 В / 120 В / 230 В ± 10%, 50 / 60 Гц
Габаритные размеры275 x 130 x 370 мм
Масса7,2 кг
GOS-6031
Канал вертикального отклонения
Полоса пропускания (-3 дБ)0 … 30 МГц (0 ... 7 МГц при 1 мВ/дел, 2 мВ/дел)
Коэффициент отклонения1 мВ/дел … 20 В/дел (шаг 1-2-5)
Погрешность установки± 3% (5 мВ/дел ... 20 В/дел)
± 5% (1 мВ/дел, 2 мВ/дел)
Регулировкаплавное перекрытие в 2,5 раза
Время нарастания≤ 11,7 нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел)
Входной импеданс1 МОм/25 пФ
Максимальное входное напряжение400 В (DC + ACпик.) при ≤ 1 кГц
Режимы работыканал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
Канал горизонтального отклонения
Коэффициент развертки0,2 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20
Погрешность установки±3%
±5% при растяжке х5, х10
±8% при растяжке х20
РегулировкаПлавное перекрытие в 2,5 раза
Минимальное значение100 нс/дел (10 нс/дел - 50 нс/дел - некалиброванные)
Синхронизация
Режимы синхронизацииавтоколебательный, ждущий, ТВ (кадр, строка)
Источники синхронизацииавтовыбор, канал 1, канал 2, сеть, внешний
Фильтры синхронизациисвязь по переменному току, ФВЧ, ФНЧ
Внешняя синхронизациямакс. уровень: 400 В (DC + ACпик.) при ≤ 1 кГц
Вх. импеданс: 1 МОм/25 пФ
Функция HOLD-OFFручная регулировка стабильности запуска развертки
Курсорные измерения
ФункцииV, Т, 1/Т
Разрешение1/25 деления
Диапазон эффективных измеренийпо вертикали ±3 дел., по горизонтали ±4
Измерение частоты
Частотный диапазон50 Гц … 30 МГц
Погрешность измерения±0,01%
Чувствительность2 дел (источник синхросигнала - кан1 или кан2)
X-Y Вход
Полоса пропускания0 ... 500 кГц (-3дБ)
Коэффициент отклонения1 мВ/дел ... 20 В/дел
Разность фаз X-Y≤ 3° в диапазоне 0 ... 50кГц
Z Вход
Частотный диапазон0 ... 2 МГц
Чувствительность5 В (макс. до 30 В DC+AСпик. при ≤ 1 кГц)
Входное сопротивление47 кОм
ЭЛТ
Экран8 x 10 дел. (1 дел.=10 мм), маркеры - 0%, 10%, 90, 100%
Напряжение ускорения2 кВ
Общие данные
Напряжение питания100 В / 120 В / 230 В ± 10%, 50 / 60 Гц
Габаритные размеры275 x 130 x 370 мм
Масса7,2 кг
GOS-6031
Канал вертикального отклонения
Полоса пропускания (-3 дБ)0 … 30 МГц (0 ... 7 МГц при 1 мВ/дел, 2 мВ/дел)
Коэффициент отклонения1 мВ/дел … 20 В/дел (шаг 1-2-5)
Погрешность установки± 3% (5 мВ/дел ... 20 В/дел)
± 5% (1 мВ/дел, 2 мВ/дел)
Регулировкаплавное перекрытие в 2,5 раза
Время нарастания≤ 11,7 нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел)
Входной импеданс1 МОм/25 пФ
Максимальное входное напряжение400 В (DC + ACпик.) при ≤ 1 кГц
Режимы работыканал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
Канал горизонтального отклонения
Коэффициент развертки0,2 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20
Погрешность установки±3%
±5% при растяжке х5, х10
±8% при растяжке х20
РегулировкаПлавное перекрытие в 2,5 раза
Минимальное значение100 нс/дел (10 нс/дел - 50 нс/дел - некалиброванные)
Синхронизация
Режимы синхронизацииавтоколебательный, ждущий, ТВ (кадр, строка)
Источники синхронизацииавтовыбор, канал 1, канал 2, сеть, внешний
Фильтры синхронизациисвязь по переменному току, ФВЧ, ФНЧ
Внешняя синхронизациямакс. уровень: 400 В (DC + ACпик.) при ≤ 1 кГц
Вх. импеданс: 1 МОм/25 пФ
Функция HOLD-OFFручная регулировка стабильности запуска развертки
Курсорные измерения
ФункцииV, Т, 1/Т
Разрешение1/25 деления
Диапазон эффективных измеренийпо вертикали ±3 дел., по горизонтали ±4
Измерение частоты
Частотный диапазон50 Гц … 30 МГц
Погрешность измерения±0,01%
Чувствительность2 дел (источник синхросигнала - кан1 или кан2)
X-Y Вход
Полоса пропускания0 ... 500 кГц (-3дБ)
Коэффициент отклонения1 мВ/дел ... 20 В/дел
Разность фаз X-Y≤ 3° в диапазоне 0 ... 50кГц
Z Вход
Частотный диапазон0 ... 2 МГц
Чувствительность5 В (макс. до 30 В DC+AСпик. при ≤ 1 кГц)
Входное сопротивление47 кОм
ЭЛТ
Экран8 x 10 дел. (1 дел.=10 мм), маркеры - 0%, 10%, 90, 100%
Напряжение ускорения2 кВ
Общие данные
Напряжение питания100 В / 120 В / 230 В ± 10%, 50 / 60 Гц
Габаритные размеры275 x 130 x 370 мм
Масса7,2 кг

Вы можете купить Осциллограф GW Instek GOS-6031 в интернет-каталоге TINVEST официального дилера Good Will Instrument по выгодной цене с доставкой по РФ.
