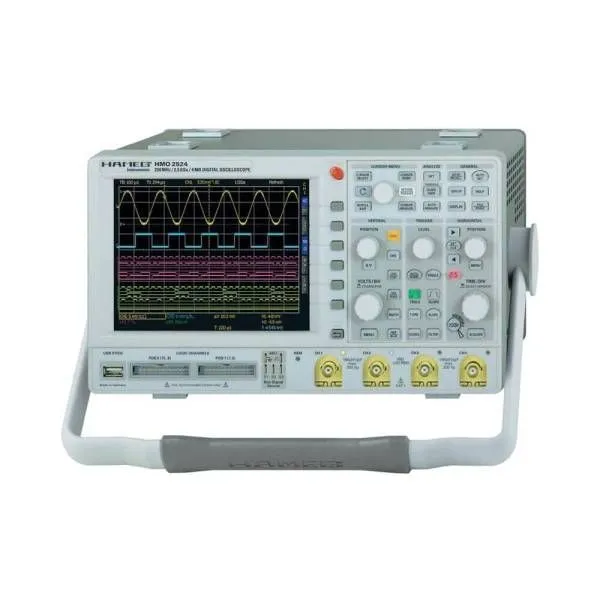

| Rohde Schwarz HMO2524 с опцией HOO10 |
|---|
| Количество аналоговых каналов | 4 |
|---|
| Количество логических каналов | 8 (с пробником HO3508) |
|---|
| Полоса пропускания (при коэффициенте отклонения ≥ 5 мВ/дел) | 250 МГц |
|---|
| Полоса пропускания (при коэффициенте отклонения ≤ 2 мВ/дел) | 100 МГц |
|---|
| Время нарастания переходной характеристики (расчетное) | <1,75 нс |
|---|
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 10 В/дел |
|---|
| Импеданс аналоговые каналы | 1 МΩ, 14 пФ +/-2 пФ; 50Ω подкл. |
|---|
| Импеданс логические каналы | 100 кΩ, <4 пФ |
|---|
| Максимальное входное напряжение аналоговых каналов | 200 В (DC + пик AC), 50 Ω <5 VСКЗ |
|---|
| Максимальное входное напряжение логических каналов | 40 В (DC + пик AC) |
|---|
| Частота дискретизации (аналоговые каналы) | 4 х 1 ГВыб/с, 2 х 2 ГВыб/с |
|---|
| Частота дискретизации (логические каналы) | 8 х1 ГВыб/с |
|---|
| Глубина памяти | 4 х 1 млн.точек, 2 х 2 млн.точек |
|---|
| Разрядность АЦП | 8 бит (до 10 бит в режиме HiRes) |
|---|
| Скорость обновления | до 2000 осциллограмм/с |
|---|
| Источники синхронизации | входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов |
|---|
| Режимы запуска | автоматический, ждущий, однократный |
|---|
| Виды запуска | по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально) |
|---|
| Автоматические измерения | 28 измерений, разбитых по категориям времени и амплитуды |
|---|
| Статистика | минимальное/максимальное значение, стандартное отклонение |
|---|
| Курсоры | амплитудные, временные |
|---|
| Математическая обработка | пользовательские выражения, редактор формул |
|---|
| Частотомер | 6 разрядов |
|---|
| Параметры тестового сигнала | 10 Впик, 10 мАпик, 50 Гц/ 200 Гц |
|---|
| Дисплей |
|---|
| Диагональ | см (6,5”) |
|---|
| Разрешение | 640 х 480 пикселей (VGA Color TFT) |
|---|
| Цветовая схема | 256 цветов |
|---|
| Общие характеристики |
|---|
| Интерфейсы | USB-A, DVI-D, (опция) USB/ RS-232/ LAN/ GPIB |
|---|
| Габаритные размеры (ШхВхГ) | 285 х 175 х 140 мм |
|---|
| Масса | 2,5 кг |
|---|
