NULL Наличие: На складе Артикул: 034761 Артикул производителя: 49310600 Компания TINVEST дилер: AKTAKOM
Это цена с НДС по которой вы
можете купить товар сегодня
Цена:
31 296 р. с НДС
Получить коммерческое предложение
  • Дискретизация до 100 МГц в режиме реального времени
  • 2 или 4 независимых канала с полосой до 100 МГц на канал
  • Большая, определяемая пользователем длина записи — до 132 кБ на канал
  • Произвольно настраиваемый режим предзаписи/послезаписи
  • Высокая чувствительность (от 2 мВ/дел)
  • Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы
  • Интерфейс — USB 1.1
  • Режим (безбумажного) самописца, аварийная сигнализация
  • Кнопка автоматической настройки развертки/синхронизации
  • Автоматические измерения, в т. ч. определение фазового сдвига
  • Статистические измерения и построение гистограмм
  • Спектроанализатор (БПФ)
  • Цифровое послесвечение
  • Цифровая фильтрация
  • Программная эмуляция входного сигнала
  • Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением
  • Сохранение данных и конфигурации прибора
  • Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы

Цифровые запоминающие осциллографы АСК-31xx — приставки к компьютеру, предназначены для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным USB - портом.

Вируальные осциллографы АСК-31xx позволяют пользователю наблюдать форму сигнала, используя два (АСК-3106, АСК-3116) или 4 (АСК-3107, АСК-3117) независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.

Прибор имеет стандартную систему синхронизации, работающую в режимах "ждущий", "однократный" и "автоматический" с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).

Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам осциллографа:

  • осциллограф в режиме реального времени (диапазоны развертки — от 500 нс/дел до 50 мс/дел; частота дискретизации — до 100 МГц)
  • стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации — до 2 ГГц)
  • самописец (безбумажный, диапазоны развертки — от 500 мкс/дел до 50 ч/дел, частота дискретизации — до 50 кГц — зависит от используемого ПК)

Программным обеспечением поддерживаются пробники 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения пробников от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). Прибор имеет стандартную систему синхронизации, работающую в режимах "ждущий", "одиночный" и "автоматический".

Для связи с компьютером в АСК-3105 используется Расширенный Параллельный порт (EPP). АСК-3106, АСК-3107, АСК-3116, АСК-3117 снабжены USB 1.1 портом.

АСК-3116, АСК-3117 имеют гальваническую развязку по USB, а также имеют выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.

Программное обеспечение (ПО) дает возможность полного управления прибором, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца и т. д.)

Каждый канал ACK-31хx имеет собственный АЦП. Это означает, что ACK-31хx является "истинным двух/четырехканальным осциллографом", где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.

Программное обеспечение AKTAKOM Oscilloscope Pro (поставляется с прибором):

НАЗНАЧЕНИЕ:

Приложение предназначено для полнофункционального управления приборами ACK-3106, АСК-3106L, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

ВОЗМОЖНОСТИ:

Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра прибора.

Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.

Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

С помощью утилиты AULFConverter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.  Для обработки и автоматических измерений в приложение встроен модуль анализа.

В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА ВХОДЯТ:

  • цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
  • цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
  • различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
  • аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
  • функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
  • автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
  • спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
  • статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
  • калькулятор формул;
  • редактор для эмуляции сигналов.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Технические параметры Вертикальная разверткаСинхронизацияГоризонтальная разверткаВстроенный генераторПитаниеГальваническая развязка в АСК-3116/АСК-3117
Число делений экрана 8
Число пикселей на деление32
Диапазон отклонения 2 мВ/дел...10 В/дел с шагом 1-2-5
Погрешность±2,5%
Частотный диапазон по уровню –3 дБDC: 0 Гц...100 МГц
AC: 1,2 Гц...100 МГц
Время нарастания переходной характеристикиМакс. 6,5 нс
Разделение каналовМин. –40 дБ во всем частотном диапазоне
Входной импеданс1 МОм +5% –3% или 50 Ом ±2 %
Подстройка погрешности входного сопротивленияЦифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа
Входная емкость20 пФ ±1 пФ
Максимальное входное напряжение±100 В в любом диапазоне
Источник синхронизации Канал А, канал В, внешний вход синхронизации
Установка порогаКанал А и канал В во всем отображаемом диапазоне.
Внешн. фиксир. +1,2 В

Выбор фронта синхронизирующего сигнала

Передний или задний фронт
Минимальный период повторения синхронизирующего импульса20 нс
Минимальная длительность синхронизирующего импульса10 нс
Диапазон напряжений на входе внешней синхронизации–1...+6 В
Подключение и подстройка синхронизацииАналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц
Доступные режимы
  • Развертка после события синхронизации
  • Развертка до события синхронизации (режим предзаписи)
  • Непрерывный сбор данных (режим самописца)
  • Размер данных
  • Обычный режим — 130000 точек. Отношение доли данных до и после события — любое.
  • Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб)
  • Время развертки
  • Обычный режим — 10 нс/выборку...1 мс/выборку
  • Режим самописца — 10 мкс/выборку...1 час/выборку
  • Погрешность разверткиНе более 2%
    Выходной разъемBNC, совмещен с входом внешней синхронизации
    Выходной импедансоколо 150 Ом
    Выходной сигналПрямоугольный, со скважностью 2
    Частота выходного сигнала1 кГц
    Выходное напряжениеоколо 3,5 В от пика до пика
    Сетевой адаптер (для АСК-3105)+6,0 В...10 В макс. 8 ВА
    Сетевой адаптер (для АСК-3116, АСК-3117)+6,5 В
    Встроенный блок питания (АСК-3106, АСК-3107)220 В
    Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц
    Требования к компьютеру
    • порт USB 1.1 (для АСК-3106, АСК-3106L, АСК-3107, АСК-3116, АСК-3117)
    • установленная операционная система Windows XP/7/8/8.1/10;
    • видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет;
    • для использования звуковых сообщений программы необходимы звуковая плата и колонки;
    • для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб.
    Стандартная комплектация
    • USB осциллограф — 1 шт
    • кабель для соединения устройства с USB–портом (только для АСК-3106, АСК-3106L, АСК-3107, АСК-3116, АСК-3117) — 1 шт
    • сетевой адаптер 6,5 V — 1 шт
    • руководство по эксплуатации
    • Программное обеспечение
      • ACK-3106_SDK_Base Базовый комплект средств разработки ПО
      • Aktakom AULServer Программное обеспечение AUL Сервер
      • AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
      • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
      • AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории

    Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте TINVEST в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.

    Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте TINVEST, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.

    В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

    Дополнительная комплектация
    • HP-9150 — щуп осциллографический на 150 МГц — переключаемый коэф. деления 1:1/1:10/Ref
    • HP-9258 — щуп осциллографический на 250 МГц — коэф. деления 1:100
    • BNC кабель PTL-923 и PTL-924
    • Программное обеспечение
      • AAOP Aktakom Android Oscilloscope Pro Программное обеспечение виртуальных осциллографов
      • ACK-3106_SDK Полный комплект средств разработки ПО
      • SDK for Pulse parameters Комплект примеров SDK для измерения импульсных параметров

    Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте TINVEST в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.

    Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте TINVEST, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.

    В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

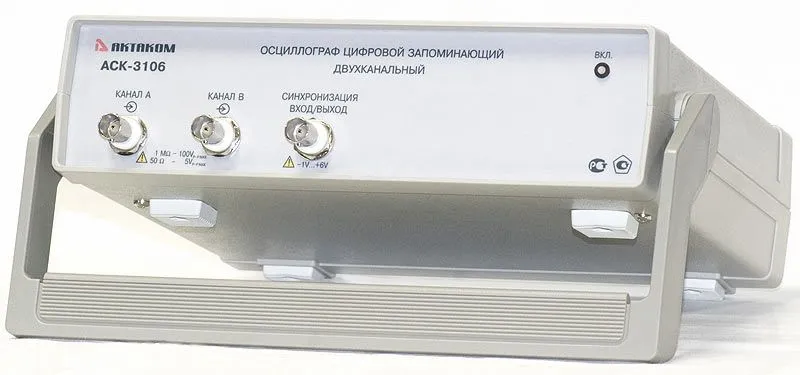

    АСК-3106 Осциллограф цифровой запоминающий - вид спереди
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - вид сзади
    Увеличить

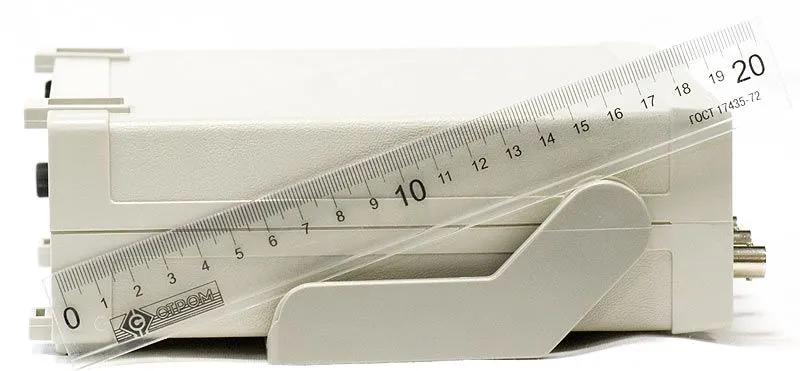

    АСК-3106 Осциллограф цифровой запоминающий - вид сбоку
    Увеличить

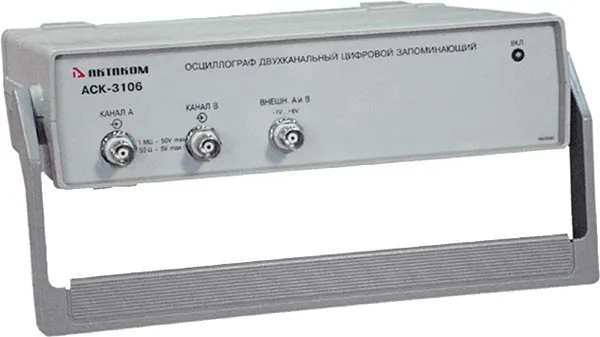

    АСК-3106 Осциллограф цифровой запоминающий
    Увеличить

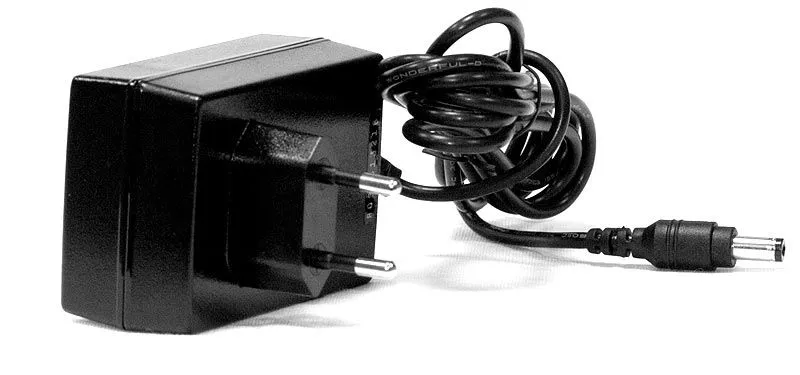

    АСК-3106 Осциллограф цифровой запоминающий - сетевой адаптер
    Увеличить

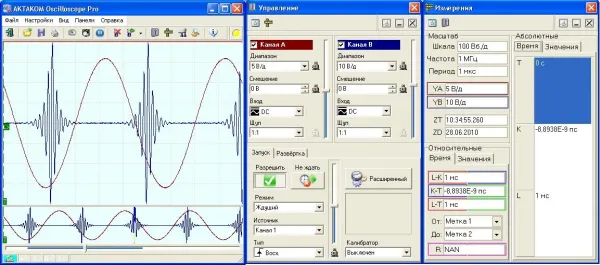

    АСК-3106 Осциллограф цифровой запоминающий - панели главная, управления и измерений ПО AKTAKOM Oscilloscope Pro
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - измерение параметров импульсных сигналов
    Увеличить

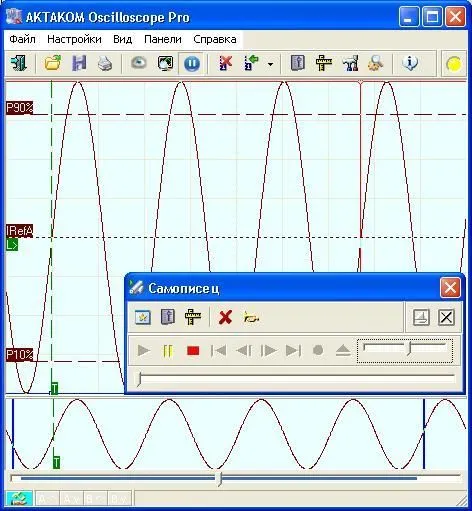

    АСК-3106 Осциллограф цифровой запоминающий - режим самописца
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - спектральный анализ и цифровая фильтрация
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - возможность сбора и построения длинных осциллограмм 1М
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - калькулятор математических величин
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - режим курсорных измерений
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - обавления выбранного эффекта формы сигнала
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - возможность фиксации событий с помощью меток
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - режим расширенной синхронизации- 1Т
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - зможностью выбора ОКНА и визуализации фазы
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - режим спектральго анализа сигнала с выбором ОКНА и переключением вида спектограмы-столбцы-линии
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - режим спектрального анализа БПФ с возможностью выбора ОКНА и индикацией абсолютного значения уровня сигнала
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - режим спектрального анализа БПФ с возможностью выбора ОКНА
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - режим фильтрации сигнала
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - режим фильтрации сигнала выключен
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - возможность создания сигнала по пользовательской формуле и ручному масштабированию
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - режим измерения фазы сигнала между каналами 1 и 2
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - возможность создания сигнала из набора вычисляемых функций и автоматического масштабирования формуле и ручному масштабированию
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - режим статистики измеряемых выбранных параметров сигнала в реальном режиме времени
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - режим шаблон позволяет вычитать разницу между текущим сигналом и шаблоном
    Увеличить
    АСК-3106 Осциллограф цифровой запоминающий - измерение в режиме вольтметра-Амплитуда-СКЗ-частота
    Увеличить
    Статьи о продукции АКТАКОМ

    LabVIEW в USB-лаборатории

    LabVIEW — графическая среда разработки для технических приложений. Программы в ней создаются не в виде текстовых модулей, а в виде привычных для каждого инженера "электрических" схем. Только по проводам на этих схемах вместо электрических сигналов передаются программные данные, а вместо электроприборов — функции программы. Вообще, высокий уровень абстракции — традиция драйверов приборов для LabVIEW. Новый комплект разработчика для ACK-3106 также претерпел изменения в этом направлении: в его базовой библиотеке (обычная динамическая библиотека Windows, не связанная с особенностями LabVIEW) появились функции, полностью осуществляющие наиболее общие операции работы с прибором.

    Создание собственного программного обеспечения для цифрового осциллографа

    Если Вы планируете использовать прибор АКТАКОМ АСК-3106 для решения какой-либо единственной специальной задачи, фирменная программа может оказаться либо слишком громоздкой и медлительной, либо вовсе неприменимой. В этом случае Вам может помочь предлагаемый производителем комплект разработчика ПО для осциллографов серии АСК-310х. Этот комплект разработчика (по традиционной международной терминологии — DK, Developer Kit) содержит полный набор драйверов, библиотек функций, документации и примеров программирования, требующихся для "приручения" прибора. Создайте с помощью DK собственную программу — и осциллограф будет делать то, и только то, что Вам необходимо (конечно, если поставленная задача вообще ему по силам).

    Цифровой запоминающий осциллограф АСК-3106

    В последние годы в связи со "всеобщей компьютеризацией" значительно возрос интерес к так называемым виртуальным приборам — измерительной аппаратуре, выполненной на базе плат ЦАП-АЦП и использующей в качестве устройства управления и отображения обычный персональный компьютер (ПК). Поэтому специалистов может заинтересовать очередная разработка российских инженеров — двухканальный цифровой запоминающий осциллограф (ЦЗО) АСК-3106, входящий в состав измерительной USB-лаборатории АКТАКОМ. Осциллограф АСК-3106 представляет из себя внешний настольный модуль, который подключается к ПК через параллельный LPT порт либо через более современный интерфейс USB 1.1.

    Общие принципы измерения характеристик радиоэлектронных устройств

    Важным достоинством виртуальных приборов является возможность совмещения в одном корпусе двух (или более) различных по функциональному назначению устройств. Примером такого комбинированного прибора является АКТАКОМ АСК-4106, объединяющий в одном корпусе двухканальный цифровой запоминающий осциллограф и генератор сигналов произвольной формы. Основное преимущество такого комплекса заключается в том, что тестируемое изделие подключается к измерительной аппаратуре только один раз, и после этого по заданной программе снимаются все необходимые характеристики и параметры. Другим немаловажным достоинством является то, что состав измерительных функций комплекса можно изменять путем изменения только программного обеспечения, в том числе и самим пользователем.

    Виртуальная USB-лаборатория АКТАКОМ — прорыв в будущее

    Виртуальные приборы всего за несколько лет стали популярными и даже "модными" среди современных потребителей измерительной техники. Действительно, используя виртуальные приборы, всего за несколько минут можно превратить свой компьютер в универсальный измерительный прибор с отличными параметрами. В данной статье предложена концепция виртуальной измерительной USB-лаборатории, поставляемой под торговой маркой АКТАКОМ. Концепция основана на использовании измерительных модулей, подключаемых к ПК с помощью перспективного USB-интерфейса. Ей характерен комплексный подход к разработке отдельных моделей виртуальных приборов, объединяющий их в единую измерительную систему.

    Вопросы и ответы
  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • В каком из портативных USB осциллографов есть функция измерения сдвига фаз сигналов между каналами в градусах?
  • В процессе записи сигналов в режиме самописца некорректно регистрируется сигнал. На вход USB осциллографа подаётся импульсный сигнал частотой 1 МГц. Что делать, чтобы запись сигнала осуществлялась корректно?
  • Какой формат записи данных в файлы используется в осциллографах USB лаборатории AKTAKOM?
  • Будет ли работать режим расширенной синхронизации в Aktakom Oscilloscope Pro на АСК-3106?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Программное обеспечение
    • ACK-3106_SDK Полный комплект средств разработки ПО
      Версия: 1.1.1.7  Дата изменения: 24.05.2019
    • ACK-3106_SDK_Base Базовый комплект средств разработки ПО
      Версия: 1.1.1.7  Дата изменения: 24.05.2019
    • Aktakom AULServer Программное обеспечение AUL Сервер
      Версия: 2.0.2.2  Дата изменения: 24.05.2019
    • AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
      Версия: 2.0.5.8  Дата изменения: 24.05.2019
    • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
      Версия: 1.0.4.4  Дата изменения: 24.05.2019
    • AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
      Версия: 1.2.6.0  Дата изменения: 24.05.2019
    • SDK for Pulse parameters Комплект примеров SDK для измерения импульсных параметров
      Версия: 1.0.0.1  Дата изменения: 24.05.2019
    Документация
    • ACK-3106_SDK Описание библиотеки функций и коды ошибок
      Редакция: 1.1.1.7   Дата изменения: 24.05.2019
    • AKTAKOM Oscilloscope Pro руководство по эксплуатации
      Включает методику поверки   Дата изменения: 24.05.2019
    • PulseParameters_SDK Описание библиотеки функций и коды ошибок
      Дата изменения: 24.05.2019
    • USB-Лаборатория краткая инструкция
      Редакция: 161117   Дата изменения: 24.05.2019
    Наверх

    В каком из портативных USB осциллографов есть функция измерения сдвига фаз сигналов между каналами в градусах?

    USB осциллографы - приставки АСК-3102 и АСК-3002, а таже другие виртуальные осциллографы ACK-3106, АСК-3106L, ACK-3116, АСК-3172 в штатном комплекте поставки имеют программу "Oscilloscope Pro", в которой есть функция автоматического вычисления фазового сдвига сигнала канала B относительно канала A. Для определения величины фазового сдвига в данной программе применены три метода:

    • геометрический метод;
    • формула косинуса угла потерь, позволяющая избежать грубых ошибок геометрических методов, возникающих из-за случайных помех, искажающих форму сигнала (мало того, в этом случае возможно определение сдвига фаз между сигналами абсолютно различной формы);
    • спектральный метод, использующий БПФ (в этом случае сравнение фаз идет только по основной гармонике сигналов).

    Пользователь может выбрать любой из этих методов.


    Наверх

    В процессе записи сигналов в режиме самописца некорректно регистрируется сигнал. На вход USB осциллографа подаётся импульсный сигнал частотой 1 МГц. Что делать, чтобы запись сигнала осуществлялась корректно?

    В программном обеспечении, поставляемом с цифровыми запоминающими осциллографами – приставками к ПК, предусмотрена возможность записи сигнала на ПК в режиме "САМОПИСЕЦ". Работа аппаратуры и программы в этом режиме существенно отличается от работы в обычном осциллографическом режиме, поскольку сбор данных и вывод их на экран происходит без пауз.

    Основным параметром для нормальной работы USB осциллографа в режиме самописца является максимальная частота дискретизации. Максимальная частота дискретизации осциллографа определяется:

    • Используемым интерфейсом. В приборах АСК-3х02 — это USB 2.0 (максимальная частота дискретизации составляет 200 кГц), а в приборах АСК-31х6 и АСК-31х7 — это USB 1.1 (максимальная частота дискретизации составляет 50 кГц);
    • Активными процессами, выполняющимися в операционной системе (ОС). При увеличении количества приложений в ОС, скорость обмена данными между прибором и ПК падает.

    Для нормальной работы USB осциллографа в режиме самописца частота входного сигнала должна быть в 5-10 раз ниже предельной частоты дискретизации (в режиме самописца, см. ниже). Следовательно, при подаче на вход осциллографа (например, АСК-3116) сигнала частотой 1 МГц самописец не будет осуществлять корректную регистрацию сигнала из-за недостаточной скорости обмена с ПК, так как необходимая частота дискретизации осциллографа будет превышать допустимую.

    В ПО AKTAKOM Oscilloscope Prov2.0.4.3 осуществляется предупреждение пользователя (путем отображения всплывающего окна) при превышении порогового уровня обмена данными ПК с прибором.

    При тестировании приборов АСК-3002 и АСК

    Актаком АСК-3106
    Вертикальная развертка
    Число делений экрана 8
    Число пикселей на деление 32
    Диапазон отклонения 2 мВ/дел...10 В/дел с шагом 1-2-5
    Погрешность ±2,5%
    Частотный диапазон по уровню –3 дБ DC: 0 Гц...100 МГц
    AC: 1,2 Гц...100 МГц
    Время нарастания переходной характеристики Макс. 6,5 нс
    Разделение каналов Мин. –40 дБ во всем частотном диапазоне
    Входной импеданс 1 МОм +5% –3% или 50 Ом ±2 %
    Подстройка погрешности входного сопротивления Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа
    Входная емкость 20 пФ ±1 пФ
    Максимальное входное напряжение ±100 В в любом диапазоне
    Синхронизация
    Источник синхронизации Канал А, канал В, внешний вход синхронизации
    Установка порога Канал А и канал В во всем отображаемом диапазоне.
    Внешн. фиксир. +1,2 В

    Выбор фронта синхронизирующего сигнала

    Передний или задний фронт
    Минимальный период повторения синхронизирующего импульса 20 нс
    Минимальная длительность синхронизирующего импульса 10 нс
    Диапазон напряжений на входе внешней синхронизации –1...+6 В
    Подключение и подстройка синхронизации Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц
    Горизонтальная развертка
    Доступные режимы
  • Развертка после события синхронизации
  • Развертка до события синхронизации (режим предзаписи)
  • Непрерывный сбор данных (режим самописца)
  • Размер данных
  • Обычный режим — 130000 точек. Отношение доли данных до и после события — любое.
  • Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб)
  • Время развертки
  • Обычный режим — 10 нс/выборку...1 мс/выборку
  • Режим самописца — 10 мкс/выборку...1 час/выборку
  • Погрешность развертки Не более 2%
    Встроенный генератор
    Выходной разъем BNC, совмещен с входом внешней синхронизации
    Выходной импеданс около 150 Ом
    Выходной сигнал Прямоугольный, со скважностью 2
    Частота выходного сигнала 1 кГц
    Выходное напряжение около 3,5 В от пика до пика
    Питание
    Сетевой адаптер (для АСК-3105) +6,0 В...10 В макс. 8 ВА
    Сетевой адаптер (для АСК-3116, АСК-3117) +6,5 В
    Встроенный блок питания (АСК-3106, АСК-3107) 220 В
    Гальваническая развязка в АСК-3116/АСК-3117
    Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц
    Актаком АСК-3106
    Вертикальная развертка
    Число делений экрана 8
    Число пикселей на деление 32
    Диапазон отклонения 2 мВ/дел...10 В/дел с шагом 1-2-5
    Погрешность ±2,5%
    Частотный диапазон по уровню –3 дБ DC: 0 Гц...100 МГц
    AC: 1,2 Гц...100 МГц
    Время нарастания переходной характеристики Макс. 6,5 нс
    Разделение каналов Мин. –40 дБ во всем частотном диапазоне
    Входной импеданс 1 МОм +5% –3% или 50 Ом ±2 %
    Подстройка погрешности входного сопротивления Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа
    Входная емкость 20 пФ ±1 пФ
    Максимальное входное напряжение ±100 В в любом диапазоне
    Синхронизация
    Источник синхронизации Канал А, канал В, внешний вход синхронизации
    Установка порога Канал А и канал В во всем отображаемом диапазоне.
    Внешн. фиксир. +1,2 В

    Выбор фронта синхронизирующего сигнала

    Передний или задний фронт
    Минимальный период повторения синхронизирующего импульса 20 нс
    Минимальная длительность синхронизирующего импульса 10 нс
    Диапазон напряжений на входе внешней синхронизации –1...+6 В
    Подключение и подстройка синхронизации Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц
    Горизонтальная развертка
    Доступные режимы
  • Развертка после события синхронизации
  • Развертка до события синхронизации (режим предзаписи)
  • Непрерывный сбор данных (режим самописца)
  • Размер данных
  • Обычный режим — 130000 точек. Отношение доли данных до и после события — любое.
  • Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб)
  • Время развертки
  • Обычный режим — 10 нс/выборку...1 мс/выборку
  • Режим самописца — 10 мкс/выборку...1 час/выборку
  • Погрешность развертки Не более 2%
    Встроенный генератор
    Выходной разъем BNC, совмещен с входом внешней синхронизации
    Выходной импеданс около 150 Ом
    Выходной сигнал Прямоугольный, со скважностью 2
    Частота выходного сигнала 1 кГц
    Выходное напряжение около 3,5 В от пика до пика
    Питание
    Сетевой адаптер (для АСК-3105) +6,0 В...10 В макс. 8 ВА
    Сетевой адаптер (для АСК-3116, АСК-3117) +6,5 В
    Встроенный блок питания (АСК-3106, АСК-3107) 220 В
    Гальваническая развязка в АСК-3116/АСК-3117
    Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц
    Актаком АСК-3106
    Вертикальная развертка
    Число делений экрана 8
    Число пикселей на деление 32
    Диапазон отклонения 2 мВ/дел...10 В/дел с шагом 1-2-5
    Погрешность ±2,5%
    Частотный диапазон по уровню –3 дБ DC: 0 Гц...100 МГц
    AC: 1,2 Гц...100 МГц
    Время нарастания переходной характеристики Макс. 6,5 нс
    Разделение каналов Мин. –40 дБ во всем частотном диапазоне
    Входной импеданс 1 МОм +5% –3% или 50 Ом ±2 %
    Подстройка погрешности входного сопротивления Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа
    Входная емкость 20 пФ ±1 пФ
    Максимальное входное напряжение ±100 В в любом диапазоне
    Синхронизация
    Источник синхронизации Канал А, канал В, внешний вход синхронизации
    Установка порога Канал А и канал В во всем отображаемом диапазоне.
    Внешн. фиксир. +1,2 В

    Выбор фронта синхронизирующего сигнала

    Передний или задний фронт
    Минимальный период повторения синхронизирующего импульса 20 нс
    Минимальная длительность синхронизирующего импульса 10 нс
    Диапазон напряжений на входе внешней синхронизации –1...+6 В
    Подключение и подстройка синхронизации Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц
    Горизонтальная развертка
    Доступные режимы
  • Развертка после события синхронизации
  • Развертка до события синхронизации (режим предзаписи)
  • Непрерывный сбор данных (режим самописца)
  • Размер данных
  • Обычный режим — 130000 точек. Отношение доли данных до и после события — любое.
  • Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб)
  • Время развертки
  • Обычный режим — 10 нс/выборку...1 мс/выборку
  • Режим самописца — 10 мкс/выборку...1 час/выборку
  • Погрешность развертки Не более 2%
    Встроенный генератор
    Выходной разъем BNC, совмещен с входом внешней синхронизации
    Выходной импеданс около 150 Ом
    Выходной сигнал Прямоугольный, со скважностью 2
    Частота выходного сигнала 1 кГц
    Выходное напряжение около 3,5 В от пика до пика
    Питание
    Сетевой адаптер (для АСК-3105) +6,0 В...10 В макс. 8 ВА
    Сетевой адаптер (для АСК-3116, АСК-3117) +6,5 В
    Встроенный блок питания (АСК-3106, АСК-3107) 220 В
    Гальваническая развязка в АСК-3116/АСК-3117
    Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц

    Вы можете купить Цифровой осциллограф Актаком АСК-3106 в интернет-каталоге TINVEST официального дилера AKTAKOM по выгодной цене с доставкой по РФ.

    • Комментарии
    Загрузка комментариев...
    TINVEST Контакты:
    Адрес: ул. Фадеева, д. 7, стр. 2 125047 Москва,
    Телефон:+7 (495) 268-08-68, Электронная почта: msk@tnvst.ru
    Идет загрузка, процесс может занимать очень длительное время, в зависимости от количества товаров и разделов, даже более часа, пожалуйста, не закрывайте вкладку и не перезагружайте страницу.
