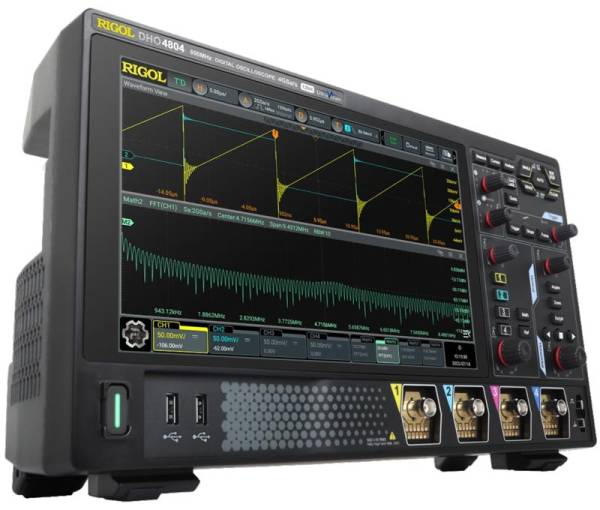

Роботы Цифровой осциллограф RIGOL DHO4804
| Артикул | 075834 |
| Компания TINVEST дилер | RIGOL |
| Артикул производителя: | DHO4804 |
| Наличие | На складе |
|
Цена
Включает НДС |
710 733 руб.
|
Вы можете купить Цифровой осциллограф RIGOL DHO4804 в интернет-каталоге TINVEST официального дилера RIGOL по выгодной цене с доставкой по РФ.
Основные технические характеристики
Дисплей
| Тип дисплея | диагональ 10,1" , емкостной сенсорный мультитач |
| Разрешение дисплея | 1280 (по горизонтали) × 800 (по вертикали) точек |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) |
| Послесвечение | выкл; от 100 мс до 10 с; бесконечно |
|
Яркость |
256 уровней (ЖК HDMI) |
Процессор
| Тип процессора | Cortex-A72, 1.8 GHz, hexa-core |
| Системная память | 4 Гб RAM |
| Операционная система | Android |
| Внутренняя энергонезависимая память | 8 Гб |
Энергонезависимая память
| Формат сохранения | настройки | setup (*.stp) |
| изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| осциллограммы и данные |
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin) |
|
| Опорные осциллограммы | 10 осциллограмм | |
Порты ввода / вывода
| USB 3.0 Hi-speed Host | 2 на передней панели | |
| USB 3.0 Hi-speed Device | 1 на задней панели | |
| LAN | 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
|
Вход/выход опорного сигнала 10 MHz Reference Clock In/Out |
Вход | 1, BNC разъем на задней панели |
|
Параметры входного сигнала |
50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm | |
|
Выход |
1, BNC разъем на задней панели |
|
| Параметры выходного сигнала | 50 Ом, 1.5 Впп синусоидальная форма | |
| Aux Output комбинированный выход | Разъем |
BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND) |
|
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс | |
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 0 ~ 3 Вп-п | |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | <200 Вт |
| Предохранитель | 3,15 A, T тип, 250 В |
Массо-габаритные параметры
| Габаритные размеры | 358.14 мм × 214.72 мм × 120.62 мм (Ш*В*Г) |
| Размер в стойку | 4U |
| Вес |
3,8 кг без упаковки 5,37 кг с упаковкой |
Стандартная комплектация
- Осциллограф
- Кабель питания
- Кабель USB
- Пассивные пробники (4 шт.)
Характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 50 Ом | 800 MГц | |||
| 1 МОм | 500 МГц | ||||
|
Режим дискретизации |
Реальное время |
||||
| Количество каналов | 4 аналоговых + внешний запуск | ||||
|
Макс. скорость захвата осциллограмм |
50000 осц./сек (векторный режим) 1500000 осц./сек (режим UltraAcquire) |
||||
| Время нарастания (50 Ом), тип |
≤437 пс |
||||
| Регистрация | Режим |
Обычный Пиковый детектор: 500 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение (14 бит, 16 бит) UltraAcquire (скорость захвата до 1500000 осц./сек) |
|||
|
Макс. дискретизация (реальное время) |
4 Гвыб/сек (2 Гвыб/сек - два канала; 1 Гвыб/сек - четыре канала) |
||||
| Глубина записи |
250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция HDO4000-RLU-05 |
||||
| Параметры вертикальной системы | Связь по входу | открытый, закрытый или земля | |||
|
Входной импеданс |
1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1% |
||||
|
Учет ослабления пробников |
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X | ||||
| Определение пробников | автоматическое определение пробников Rigol | ||||
|
Макс. входное напряжение |
1 МОм |
300 Вскз CAT I, 400 Впик |
|||
| 50 Ом | 5 Вскз | ||||
|
Вертикальное разрешение |
12 бит |
||||
| Эффективное количество ENOB (тип.) | 8 бит | ||||
|
Вертикальное отклонение |
1 МОм | 100 мкВ/дел ~ 10 В/дел | |||
| 50 Ом | 100 мкВ/дел ~ 1 В/дел | ||||
|
Диапазон смещения |
1 МОм |
± 0.5 B (<500 мкВ/дел ) ± 1 В (500 мкВ/дел ~ 65 мВ/дел) ± 10 В (65 мВ/дел ~ 270 мВ/дел) ± 20 В (270 мВ/дел ~ 2.75 В/дел) ±100 В (2.75 мВ/дел ~ 10 В/дел ) |
|||
| 50 Ом |
±1 В (≤135 мВ/дел) ±4 В (>135 мВ/дел ~1 В/дел) |
||||
| Динамический диапазон |
±4 дел (12 бит) |
||||
| Ограничение полосы пропускания | 20 МГц, 250 МГц - выбирается для каждого канала | ||||
| Погрешность коэфф. усиления |
±2% от полной шкалы |
||||
|
Погрешность смещения |
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
||||
|
ESD защита |
±8 кВ (на входе BNC) |
||||
| Изоляция между каналами | ≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса) | ||||
|
Параметры горизонтальной системы |
Коэффициент развертки |
500 пс/дел ~ 1000 с/дел |
|||
|
Временное разрешение |
100 пс | ||||
|
Погрешность временной базы |
±1.5 ppm ± 1 ppm/год |
||||
| Максимальная задержка |
Пред-запуск: -5 делений Пост-запуск: 1 с или 100 дел, что больше |
||||
| Задержка между каналами |
≤500 пс |
||||
|
Режимы |
Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) | ||||
| Измерения |
Курсорные |
Количество курсоров |
2 пары XY курсоров | ||
| Режимы |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
||||
| Измерения в X-Y режиме |
X = Канал 1, Y = Канал 2 |
||||
| Автоматические | Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно | |||
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) | ||||
| Диапазон измерения | основное окно, растяжка Zoom | ||||
|
Макс. количество отображаемых на канал |
33 типа | ||||
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS | ||||
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
||||
|
Другие |
Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
||||
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | ||||
| Математические операции |
Количество отображаемых одновременно |
4 |
|||
|
Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
||||
|
Цветовая градация |
Поддерживается в математических операциях, в т.ч. БПФ |
||||
| БПФ (FFT) | Макс.длина | 1 М точек | |||
|
Тип окна |
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
||||
| Поиск пиков | макс. 15 пиков | ||||
| Поиск и навигация |
Тип |
фронт, импульс | |||
| Источник |
аналоговые каналы (CH1 ~ CH4) |
||||
|
Отображение |
таблица событий во внутренней или внешней памяти |
||||
| Кнопки навигации |
Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire |
||||
| Анализ осциллограмм |
Pass / Fail |
Источник |
аналоговые каналы (CH1 ~ CH4) | ||
| Запись | Источник |
аналоговые каналы (CH1 ~ CH4) |
|||
| Макс. количество сегментов | 500000 событий запуска | ||||
|
Режим |
воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов |
||||
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Темы | температура, интенсивность | ||||
| Режим | во всех режимах | ||||
Доп. комплектация
| Название | Назначение |
|---|---|
| Опции расширения функциональности | |
| DHO4000-AUTOA | Опция анализа и запуска по шинам CAN-FD, LIN |
| DHO4000-AUDIOA | Опция анализа и запуска по шинам I²S |
| DHO4000-AEROA | Опция анализа и запуска по шинам MIL-STD-1553 |
| DHO4000-FLEXA | Опция анализа и запуска по шинам FlexRay |
| DHO4000-PWRA | Опция анализа мощности |
| DHO4000-BND | Комплект опций, включающий в себя опции декодирования / запуска по сигналам шин и анализа мощности |
| Дополнительные аксессуары и принадлежности | |
| RP3500A | Пассивный пробник |
| RP1300H | Высоковольтный пробник |
| RP1018H | Высоковольтный пробник |
| RP1010H | Высоковольтный пробник |
| RP1025D | Высоковольтный дифференциальный пробник |
| RP1050D | Высоковольтный дифференциальный пробник |
| RP1100D | Высоковольтный дифференциальный пробник |
| PHA0150 | Дифференциальный пробник |
| PHA1150 | Дифференциальный пробник |
| RP1001C | Токовый пробник |
| RP1002C | Токовый пробник |
| RP1003C | Токовый пробник |
| RP1004C | Токовый пробник |
| RP1005C | Токовый пробник |
| RP1006C | Токовый пробник |
| RP1000P | Блок питания для токовых пробников |
| PCA1030 | Токовый пробник |
| PCA1150 | Токовый пробник |
| PCA2030 | Токовый пробник |
| ADP0150BNC | Адаптер 50 Ом |
