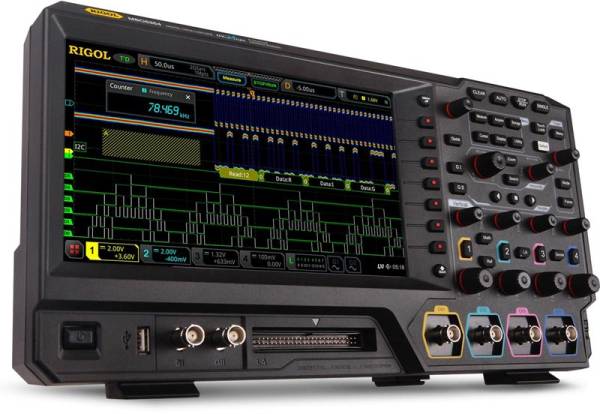

Электрооборудование Цифровой осциллограф RIGOL MSO5204
| Артикул | 075833 |
| Компания TINVEST дилер | RIGOL |
| Артикул производителя: | MSO5204 |
| Наличие | На складе |
|
Цена
Включает НДС |
281 174 р.
|
Вы можете купить Цифровой осциллограф RIGOL MSO5204 в интернет-каталоге TINVEST официального дилера RIGOL по выгодной цене с доставкой по РФ.
Отличительной чертой данной серии приборов являются широкие возможности по апгрейду их параметров, включая возможность активации четырех каналов в двухканальных моделях и увеличения полосы пропускания базовых моделей осциллографов до 350 МГц, а также применять прибор для анализа источников питания.
Основные технические характеристики
Дисплей
| Тип дисплея | диагональ 9", емкостной сенсорный мультитач |
| Разрешение дисплея | 1024 (по горизонтали) × 600 (по вертикали) точек |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) |
| Послесвечение | выкл; от 100 мс до 10 с; бесконечно |
|
Яркость |
256 уровней (ЖК HDMI) |
Энергонезавсисмая память
| Формат сохранения | настройки | setup (*.stp) |
| изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| осциллограммы и данные |
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
|
| Опорные осциллограммы | 10 осциллограмм | |
Порты ввода / вывода
| USB 2.0 Hi-speed Host | 1 на передней панели | |
| USB 2.0 Hi-speed Device | 1 на задней панели (совместимость с USBTMC) | |
| LAN | 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) | |
| GPIB | адаптер USB-GPIB (опция) | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
| Aux Output комбинированный выход | Разъем |
BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) |
|
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс | |
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 3 Вп-п | |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | <75 Вт |
| Предохранитель | 4 A, T тип, 250 В |
Массо-габаритные параметры
| Габаритные размеры | 367 мм × 200 мм × 130 мм (Ш*В*Г) |
| Вес |
3,5 кг без упаковки 5,8 кг с упаковкой |
Стандартная комплектация
- Осциллограф
- Кабель питания
- USB кабель
- Пассивный пробник PVP2350 2 или 4 шт (по одному на каждый канал)
- Краткое руководство по эксплуатации
Характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Полоса пропускания |
200 МГц (стандартно) 350 MГц с опцией MSO5000-BW2T3 |
||||
|
Режим дискретизации |
Реальное время |
||||
| Количество каналов |
4 аналоговых (стандартно) + 16 цифровых (опция PLA2216) |
||||
|
Макс. скорость захвата осциллограмм |
≥500000 осц./сек |
||||
| Регистрация | Режим |
Обычный Пиковый детектор: 500 пс Усреднение (2, 4, 8, 16…65536 выборок) |
|||
|
Макс. дискретизация (реальное время) |
Аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы) |
||||
|
Цифровые каналы: 1 Гвыб/сек на канал |
|||||
| Глубина записи |
Аналоговые каналы: 100 М точек (50 М точек - два канала; 25 М точек - все каналы) - стандартно 200 М точек (100 М точек -два канала; 50 М точек - все каналы) - опция MSO5000-2RL |
||||
|
Цифровые каналы: 25 М точек |
|||||
| Параметры вертикальной системы | Аналоговые каналы | ||||
| Связь по входу | открытый, закрытый | ||||
|
Входной импеданс |
1 MОм ±1% || 17 пФ ±3 пФ |
||||
|
Учет ослабления пробников |
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X | ||||
| Определение пробников | автоматическое определение пробников Rigol | ||||
| Макс. входное напряжение |
300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
||||
|
Вертикальное разрешение |
8 бит |
||||
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | ||||
| Диапазон смещения |
±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел ) |
||||
| Динамический диапазон |
±5 дел (8 бит) |
||||
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала | ||||
| Погрешность коэфф. усиления |
±3% от полной шкалы |
||||
|
Погрешность смещения |
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
||||
|
ESD защита |
±8 кВ (на входе BNC) |
||||
| Изоляция между каналами | ≥40 дБ, от DC до максимальной частоты | ||||
|
Цифровые каналы |
|||||
| Группировка каналов |
16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
||||
| Диапазон порогов | ±15 В с шагом 10 мВ | ||||
| Погрешность установки порога |
±(100 мВ + 3% от установленного значения) |
||||
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
||||
|
Макс. входное напряжение |
±40 В Впик CAT I; переходное перенапряжение 800 Впик |
||||
|
Макс. динамический диапазон |
±10 В + значение порога |
||||
| Мин. размах напряжения | 500 мВп-п | ||||
| Входной импеданс | ~101 кОм || 8 пФ | ||||
| Вертикальное разрешение | 1 бит | ||||
|
Параметры горизонтальной системы |
Аналоговые каналы |
||||
|
Коэффициент развертки |
2 нс/дел ~ 1000 с/дел |
||||
|
Временное разрешение |
10 пс | ||||
|
Погрешность временной баз |
±10 ppm ± 10 ppm/год |
||||
| Максимальная задержка |
Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел |
||||
| Диапазон коррекции смещения между каналами |
±100 нс |
||||
|
Режимы |
Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел) | ||||
| Цифровые каналы | |||||
| Мин. определяемая длительность импульса | 5 нс | ||||
| Мах. входная частота | 200 МГц | ||||
| Задержка между каналами | 2 нс (тип.), 5 нс (макс.) | ||||
| Измерения |
Курсорные |
Количество курсоров |
2 пары XY курсоров | ||
| Режимы |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
||||
| Измерения в X-Y режиме |
X = Канал 1, Y = Канал 2 |
||||
| Автоматические | Количество автоизмерений | 41 тип | |||
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) | ||||
| Режим измерения |
обычный с повышенной точностью (по всей длине памяти) |
||||
|
Макс. количество отображаемых на канал |
33 типа | ||||
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev | ||||
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
||||
| Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
||||
| Анализ | частотомер, цифровой вольтметр, анализ мощности, гистограмма | ||||
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | ||||
| Математические операции |
Количество отображаемых одновременно |
4 |
|||
|
Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
||||
|
Цветовая градация |
Поддерживается в математических операциях, в т.ч. БПФ |
||||
| БПФ (FFT) | Макс. длина | 1 М точек | |||
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||||
| Представление | полный дисплей, половина дисплея | ||||
| Поиск пиков | макс. 15 пиков | ||||
| Поиск и навигация |
Тип |
фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI | |||
|
Отображение |
таблица событий или навигации |
||||
| Источник | любой аналоговый канал | ||||
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям | ||||
| Анализ осциллограмм |
Pass / Fail |
Источник |
аналоговые каналы (CH1 ~ CH4) | ||
| Гистограмма | Источник |
аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
|||
| Тип | горизонтальные, вертикальные, измерение | ||||
| Измерение | сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма | ||||
| Режим | во всех режимах, включая ZOOM, XY, ROLL | ||||
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Темы | температура, интенсивность | ||||
| Режим | во всех режимах | ||||
| Декодирование |
Стандартно |
Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) |
|||
| Опционально |
RS-232 / UART декодирование - опция MSO5000-COMP I²C / SPI декодирование - опция MSO5000-EMBD LIN / CAN декодирование - опция MSO5000-AUTO FlexRay декодирование - опция MSO5000-FLEX I²S декодирование - опция MSO5000-AUDIO MIL-STD-1553 декодирование - опция MSO5000-AERO |
||||
Доп. комплектация
| Название | Назначение |
|---|---|
| Опции расширения функциональности | |
| MSO5000-BW2T3 | Опция расширения полосы пропускания с 200 МГц до 350 МГц |
| MSO5000-2RL | Опция увеличения глубины записи до 200 М точек |
| MSO5000-COMP | Опция анализа и запуска по шинам RS232/UART |
| MSO5000-EMBD | Опция анализа и запуска по шинам I2C и SPI |
| MSO5000-AUTO | Опция анализа и запуска по шинам CAN и LIN |
| MSO5000-FLEX | Опция анализа и запуска по шинам FlexRay |
| MSO5000-AUDIO | Опция анализа и запуска по шинам I2S (доступна только для MSO5XX4 или для MSO5XX2 с опцией MSO5000-4CH) |
| MSO5000-AERO | Опция анализа и запуска по шинам MIL-STD-1553 |
| MSO5000-AWG | Опция двухканального генератора сигналов |
| MSO5000-PWR | Опция анализа мощности |
| MSO5000-BND | Комплект опций, включающий MSO5000-COMP, MSO5000-EMBD, MSO5000-AUTO, MSO5000-FLEX, MSO5000-AUDIO, MSO5000-AERO, MSO5000-AWG, MSO5000-PWR |
| Дополнительные аксессуары и принадлежности | |
| PLA2216 | Логический пробник 16-ти канальный |
| MSO5000-FPC | Крышка на переднюю панель |
| MSO5000-RM | Комплект для монтажа в стойку |
| USB-GPIB | Интерфейс USB-GPIB |
| NFP-3 | Комплект датчиков ближнего поля |
| RPA246 | Корректор разности фаз при анализе мощности |
