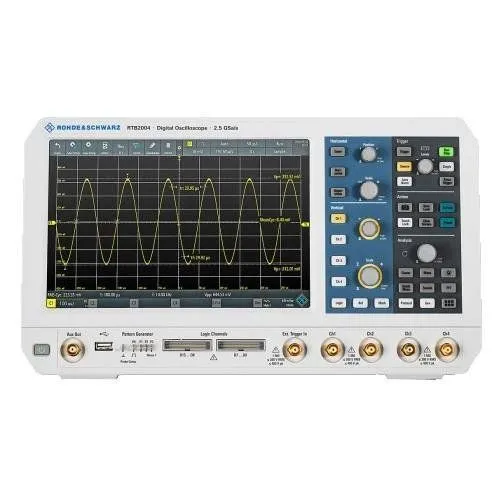

Цифровой осциллограф Rohde Schwarz RTB2004

Цифровой осциллограф Rohde Schwarz RTB2004
Артикул 050480
Компания TINVEST дилер Rohde Schwarz
Артикул производителя: 1333.1005.04
Наличие На складе
Цена
Включает НДС
582 655 р.
Получить КП
Купить

Вы можете купить Цифровой осциллограф Rohde Schwarz RTB2004 в интернет-каталоге TINVEST официального дилера Rohde Schwarz по выгодной цене с доставкой по РФ.

  Цифровой осциллограф Rohde & Schwarz RTB2004
Входные каналы 4 осциллографических
16 логических (опция RTB-B1)
Полосы пропускания для аналоговых каналов 70 МГц    RTB2004
100 МГц  RTB2004-B241
200 МГц  RTB2004-B242
300 МГц  RTB2004-B243
Максимальная входная частота для логических каналов 300 МГц
Время нарастания переходной характеристики (расчетное) <5 нс    стандартно
<3,5 нс    с опцией RTB-B241
<1,75 нс   с опцией RTB-B242
<1,15 нс    с опцией RTB-B243
Диапазон значений коэффициента отклонения по вертикали от 1 мВ/дел до 5 В/дел
Импеданс аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ
логические каналы 10 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК)
логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки от 1 нс/дел до 500 с/дел
Погрешность временной развертки 2,5x10-6
Система сбора данных
Частота дискретизации 1,25 ГВыб/с
аналоговые каналы 2,5 ГВыб/с с чередованием
Частота дискретизации 1,25 ГВыб/с
логические каналы
Глубина памяти 10 млн. точек
20 млн. точек с чередованием
160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15)
Вертикальное разрешение 10 бит (16 бит в режиме high-resolution)
Скорость обновления до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации входы аналоговых каналов,
входы логических каналов (опционально)
Режимы запуска автоматический, ждущий, однократный
Виды запуска Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line
Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения Амплитудные и временные
Математическая обработка сложение, вычитание, умножение, деление, БПФ
Тестирование по маске тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (R&S RTB-B6) Разрешение 14 бит, дискретизация 250 млн.выборок/с
Синус: 0.1 Гц – 25 МГц
Импульс/прямоугольный: 0.1 Гц – 10 МГц
пилообразный/треугольный: 0.1 Гц – 1 МГц
Шум: макс. 25 МГц
Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек
Генератор тстовых последовательностей 4 бит
I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM) Источник: аналоговые каналы;
Разрешение: 3 разряда;
Измерение напряжения: DC, , AC+DCскз и ACскз
Частотомер Измерения: частота, период
Разрешение: 6 разрядов;
Дисплей
Тип Емкостной цветной сенсорный, диагональю 10.1 дюймов
Разрешение 1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы USB host, USB device, LAN
Габаритные размеры (Ш×В×Г), мм 390×220×152
Масса 2,5 кг
