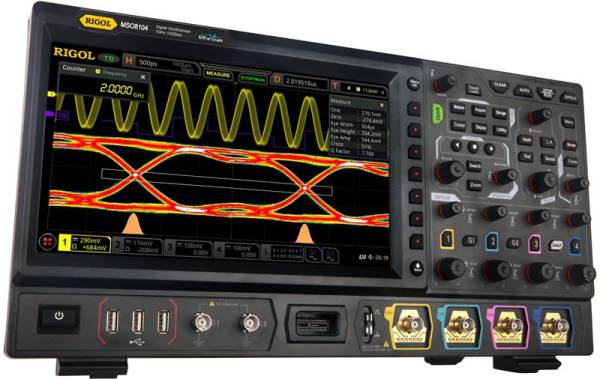

Цифровой осциллограф смешанных сигналов RIGOL MSO8204
Артикул | 075835 |
Компания TINVEST дилер | RIGOL |
Артикул производителя: | MSO8204 |
Наличие | На складе |
Цена
Включает НДС |
1 652 694 р.
|
Вы можете купить Цифровой осциллограф смешанных сигналов RIGOL MSO8204 в интернет-каталоге TINVEST официального дилера RIGOL по выгодной цене с доставкой по РФ.
Основные технические характеристики
Дисплей
Тип дисплея | диагональ 10,1", емкостной сенсорный мультитач |
Разрешение дисплея | 1024 (по горизонтали) × 600 (по вертикали) точек |
Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) |
Послесвечение | выкл; от 100 мс до 10 с; бесконечно |
Яркость |
256 уровней (ЖК HDMI) |
Энергонезавсисмая память
Формат сохранения | настройки | setup (*.stp) |
изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
осциллограммы и данные |
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
|
Опорные осциллограммы | 10 осциллограмм |
Порты ввода / вывода
USB 2.0 Hi-speed Host | 3 на передней панели, 1 на задней панели | |
USB 2.0 Hi-speed Device | 1 на задней панели (совместимость с USBTMC) | |
LAN | 1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C) | |
GPIB | адаптер USB-GPIB (опция) | |
WEB интерфейс | поддержка VNC Web | |
HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
Aux Output комбинированный выход | Разъем |
BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) |
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) | |
10 M In/Out | Вход |
Импеданс 50 Ом Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм) Частота 10 МГц ± 10 ppm |
Выход |
Импеданс 50 Ом Амплитуда 1,5 Впп (синусоидальная форма) |
|
Выход компенсации пробника | Частота | меандр 1 кГц |
Амплитуда | 3 Вп-п |
Питание
Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
Потребляемая мощность | <250 Вт |
Предохранитель | 3,15 A, T тип, 250 В |
Массо-габаритные параметры
Габаритные размеры | 410 мм × 224 мм × 135 мм (Ш*В*Г) |
Вес |
4,0 кг без упаковки 9,2 кг с упаковкой |
Стандартная комплектация
- Осциллограф
- Кабель питания
- USB кабель
- Пассивный высокоимпедансный пробник (500 МГц) RP3500A 4 шт
- Пассивный низкоимпедансный пробник (1,5 ГГц) RP6150A 2 шт (только для MSO8204, MSO8104)
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
Характеристики
Характеристика | Значение | ||||
---|---|---|---|---|---|
Полоса пропускания |
50 Ом |
2000 МГц При всех включенных каналах максимальная полоса ограничена 1 ГГц |
|||
1 МОм | 500 МГц | ||||
Режим дискретизации |
Реальное время |
||||
Количество каналов | 4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации | ||||
Макс. скорость захвата осциллограмм |
≥600000 осц./с |
||||
Регистрация | Режим |
Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение: 12 бит |
|||
Максимальная дискретизация (реальное время) |
Аналоговые каналы: 10 Гвыб/с (5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы) При всех включенных каналах частота дискретизации 2,5 Гвыб/с, а максимальная полоса ограничена 1 ГГц |
||||
Цифровые каналы: 1,25 Гвыб/с на канал |
|||||
Глубина записи |
Аналоговые каналы: 500 М точек (250 М точек - два канала; 125 М точек - все каналы) |
||||
Цифровые каналы: 62,5 М точек |
|||||
Параметры вертикальной системы | Аналоговые каналы | ||||
Связь по входу | открытый, закрытый | ||||
Входной импеданс |
1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1% |
||||
Учет ослабления пробников |
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X | ||||
Определение пробников | автоматическое определение пробников Rigol | ||||
Максимальное входное напряжение |
1 МОм |
300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик | |||
50 Ом | 5 Вскз | ||||
Вертикальное разрешение |
8 бит |
||||
Вертикальное отклонение |
1 МОм |
1 мВ/дел ~ 10 В/дел | |||
50 Ом | 1 мВ/дел ~ 1 В/дел | ||||
Диапазон смещения |
1 МОм |
±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел ) |
|||
50 Ом |
±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел) |
||||
Динамический диапазон |
±5 дел (8 бит) |
||||
Ограничение полосы пропускания |
1 МОм |
20 МГц, 250 МГц; выбирается для каждого канала | |||
50 Ом | 20 МГц | ||||
Погрешность коэффициента усиления |
±2% от полной шкалы |
||||
Погрешность смещения |
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
||||
ESD защита |
±8 кВ (на входе BNC) |
||||
Изоляция между каналами | ≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц) | ||||
Цифровые каналы |
|||||
Группировка каналов |
16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
||||
Диапазон порогов | ±20 В с шагом 10 мВ | ||||
Погрешность установки порога |
±(100 мВ + 3% от установленного значения) |
||||
Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
||||
Максимальное входное напряжение |
±40 В Впик CAT I; переходное перенапряжение 800 Впик |
||||
Максимальный динамический диапазон |
±10 В + значение порога |
||||
Минимальный размах напряжения | 500 мВп-п | ||||
Входной импеданс | ~101 кОм || 8 пФ | ||||
Вертикальное разрешение | 1 бит | ||||
Параметры горизонтальной системы |
Аналоговые каналы |
||||
Коэффициент развертки |
200 пс/дел ~ 1000 с/дел |
||||
Временное разрешение |
2 пс | ||||
Погрешность временной баз |
±1 ppm ± 2 ppm/год |
||||
Максимальная задержка |
Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел |
||||
Диапазон коррекции смещения между каналами |
±100 нс |
||||
Режимы |
Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел) | ||||
Цифровые каналы | |||||
Минимальная определяемая длительность импульса | 3,2 нс | ||||
Максимальная входная частота | 500 МГц | ||||
Задержка между каналами | 1 нс (типично), 2 нс (максимально) | ||||
Измерения |
Курсорные |
Количество курсоров |
2 пары XY курсоров | ||
Режимы |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
||||
Измерения в X-Y режиме |
X = Канал 1, Y = Канал 2 |
||||
Автоматические | Количество автоизмерений | 41 тип | |||
Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) | ||||
Режим измерения |
обычный с повышенной точностью (по всей длине памяти) |
||||
Максимальное количество отображаемых на канал |
33 типа | ||||
Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev | ||||
Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
||||
Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
||||
Анализ | частотомер, цифровой вольтметр, анализ мощности (опция), гистограмма, зональный триггер, анализ глазковых диаграмм и анализ джиттера (опция) | ||||
Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | ||||
Математические операции |
Количество отображаемых одновременно |
4 |
|||
Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, Trend |
||||
Цветовая градация |
Поддерживается в математических операциях, в т.ч. БПФ |
||||
БПФ (FFT) | Максимальная длина | 1 М точек | |||
Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||||
Представление | полный дисплей, половина дисплея | ||||
Поиск пиков | максимум 15 пиков | ||||
Поиск и навигация |
Тип |
фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI | |||
Отображение |
таблица событий или навигации |
||||
Источник | любой аналоговый канал | ||||
Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям | ||||
Анализ осциллограмм |
Pass / Fail |
Источник |
аналоговые каналы (CH1 ~ CH4) | ||
Гистограмма | Источник |
аналоговые каналы (CH1 ~ CH4), результат автоизмерений, результат измерения джиттера |
|||
Тип | горизонтальные, вертикальные, измерение, измерение джиттера | ||||
Измерение | сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма | ||||
Режим | во всех режимах, кроме ZOOM, XY, ROLL | ||||
Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) | |||
Темы | температура, интенсивность | ||||
Режим | во всех режимах | ||||
Декодирование |
Стандартно |
Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) |
|||
Опционально |
RS-232 / UART декодирование - опция MSO8000-COMP I²C / SPI декодирование - опция MSO8000-EMBD LIN / CAN декодирование - опция MSO8000-AUTO FlexRay декодирование - опция MSO8000-FLEX I²S декодирование - опция MSO8000-AUDIO MIL-STD-1553 декодирование - опция MSO8000-AERO |
||||
Анализ глазковых диаграмм (опция MSO8000-JITTER) |
Источник |
любой аналоговый канал |
|||
Измерение | высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность | ||||
Измерение джиттера (опция MSO8000-JITTER) |
Источник | любой аналоговый канал | |||
Измерение | TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width | ||||
Отображение | Тренд, гистограмма |
Доп. комплектация
Название | Назначение |
---|---|
Опции расширения функциональности | |
MSO8000-COMP |
Опция анализа и запуска по шинам RS-232/UART |
MSO8000-EMBD |
Опция анализа и запуска по шинам I²C и SPI |
MSO8000-AUTO |
Опция анализа и запуска по шинам CAN и LIN |
MSO8000-FLEX |
Опция анализа и запуска по шинам FlexRay |
MSO8000-AUDIO | Опция анализа и запуска по шинам I²S |
MSO8000-AERO |
Опция анализа и запуска по шинам MIL-STD-1553 |
MSO8000-AWG |
Опция двухканального генератора сигналов |
MSO8000-PWR |
Опция анализа мощности |
MSO8000-JITTER | Опция измерения джиттера и анализ глазковых диаграмм |
MSO8000-BND | Комплект опций, включающий MSO8000-COMP, MSO8000-EMBD, MSO8000-AUTO, MSO8000-FLEX, MSO8000-AUDIO, MSO8000-AERO, MSO8000-AWG, MSO8000-PWR, MSO8000-JITTER |
Дополнительные аксессуары и принадлежности | |
RPL2316 |
Логический пробник 16-ти канальный |
RP7150 |
Активный дифференциальный пробник (1,5 ГГц) |
RP7080 | Активный дифференциальный пробник (800 МГц) |
RP7150S | Активный пробник (1,5 ГГц) |
RP7080S | Активный пробник (800 МГц) |
RM6041 | Комплект для монтажа в стойку |
USB-GPIB | Интерфейс USB-GPIB |
NFP-3 | Комплект датчиков ближнего поля |
RPA246 | Корректор разности фаз при анализе мощности |
