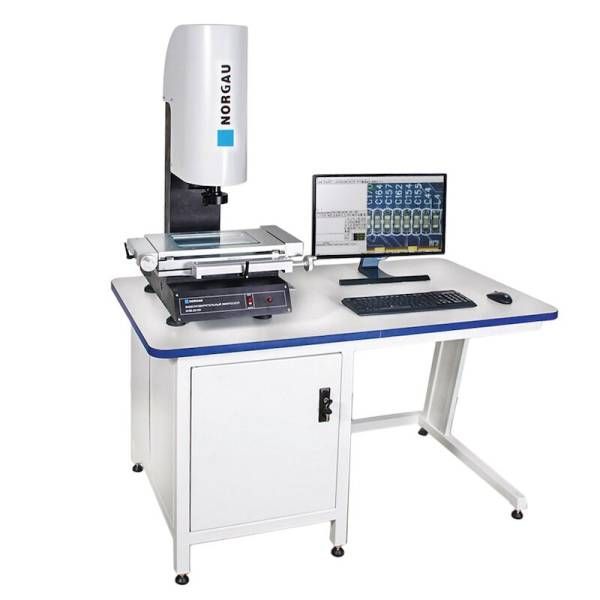

Видеоизмерительная система NORGAU Industrial модель NVM-2010D

Видеоизмерительная система NVM-2010D измеряет широкий спектр параметров, включая линейные размеры, углы, формы и расположение. Применяется в области машиностроения, электротехнической промышленности, металлоконструкций, приборостроения и т.п. Сочетает в себе новейшие технологии и простоту использования полуавтоматизированного видеоизмерительного микроскопа. Система оснащена тремя типами освещения: проходящий свет, коаксиальный свет, отраженный свет (регулируемая сегментная подсветка). Интуитивно понятное программное обеспечение для обработки данных. Автоматическая фокусировка с помощью моторизованной оси Z. Гранитное основание гарантирует стабильность и точность результатов. Диапазон измерений: по оси Х - от 0 до 200 мм, по оси Y - от 0 до 100 мм, по оси Z - от 0 до 150 мм (возможно увеличение оси Z, по запросу). Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y*1, мкм: ±(3,0 + L/200). Разрешение измерительных шкал: 0,001 мм. Увеличение оптической системы: 0,7 - 4,5 х ; WD 92 мм. Цифровое увеличение: 32 - 205 х. Поле зрения: 9,2 - 1,4 мм. Габариты стекла предметного стола: 260 х 160 мм. Нагрузка: 15 кг. Габариты (ДхШхВ): 556 х 540 х 860 мм. Вес: 180 кг.

Преимущества

• Построение всех существующих элементов.
• Широкие возможностями в измерении различных поверхностей деталей.
• Обеспечивает легкое и быстрое базирование измеряемой детали.
• Жесткая конструкция на гранитном основании.
• Измерение линейно-угловых значений.
• Контроль параметров формы.
• Данные в формате Word, Eхcel.
• Функция статистического анализа и составление графиков полученных данных измерений.
