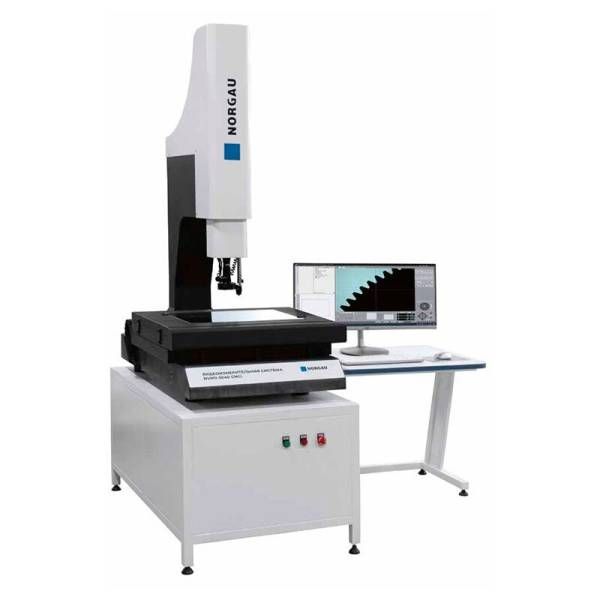

Видеоизмерительная система NORGAU Industrial модель NVMII-5040D, ось Z-450

Видеоизмерительная система NVMII-5040D измеряет широкий спектр параметров, включая линейные размеры, углы, формы и расположение. Применяется в области машиностроения, электротехнической промышленности, металлоконструкций, приборостроения и т.п. Сочетает в себе новейшие технологии и простоту использования полуавтоматизированного видеоизмерительного микроскопа. Система оснащена тремя типами освещения: проходящий свет, коаксиальный свет, отраженный свет (регулируемая сегментная подсветка). Интуитивно понятное программное обеспечение для обработки данных. Автоматическая фокусировка с помощью моторизованной оси Z. Гранитное основание гарантирует стабильность и точность результатов. Для проведения измерений контактным способом, возможно дооснащение системы измерительной головкой (дополнительная опция, приобретается отдельно). Диапазон измерений: по оси Х - от 0 до 500 мм, по оси Y - от 0 до 400 мм, по оси Z - от 0 до 450 мм. Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y*1, мкм: ±(2,5 + L/200). Пределы допускаемой абсолютной погрешности линейных измерений в плоскости X Y*1, мкм: ±(4,0 + L/200). Пределы допускаемой абсолютной погрешности линейных измерений по оси Z*2 (при наличии контактного датчика), мкм: ±(2,5 + L/100). Пределы допускаемой абсолютной погрешности измерений плоского угла, ’’ - ±15. Диапазон измерений плоского угла - ±180 °. Разрешение измерительных шкал: 0,0005 мм. Увеличение оптической системы: 0,7 - 4,5 х ; WD 92 мм. Цифровое увеличение: 32 - 205 х. Поле зрения: 9,2 - 1,4 мм. Габариты стекла предметного стола: 550 х 450 мм. Нагрузка: 30 кг. Габариты (ДхШхВ): 800 х 1040 х 1020 мм. Вес: 500 кг.

Преимущества

• Высокоточный детальный анализ предмета.
• Интуитивно понятное программное обеспечение.
• Цветная камера высокого разрешения.
• Автоматизация процесса контроля деталей.
• Высококачественные материалы.
• Три типа освещения.
• Жесткая конструкция на гранитном основании.
