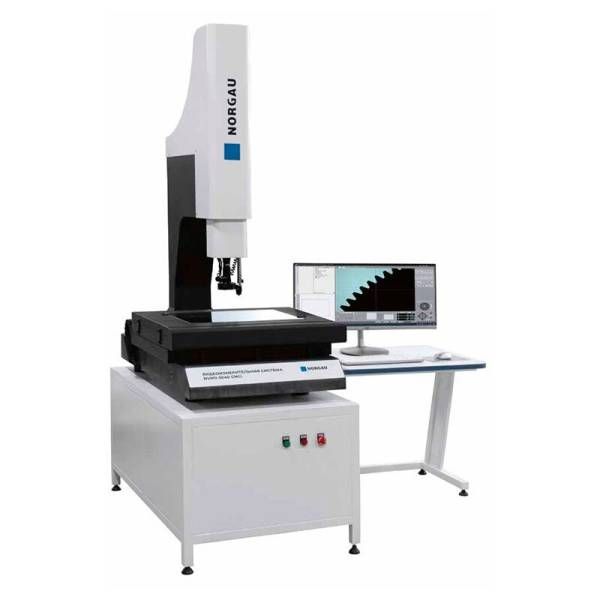

Видеоизмерительная система NORGAU Industrial мультисенсорная с ЧПУ, NVMII-5040CNCi, ось Z-450

Мультисенсорная ВИМ NVMII-5040CNCi с ЧПУ сочетает в себе возможности проводить измерения оптическим и контактным методами. Контактный датчик позволяет расширить область применения оптической системы 2D и обеспечить трехкоординатные измерения контактным методом 3D. Особенно рекомендуется для применения в условиях большого количества измерений и партий деталей. Три типа освещения: проходящий, коаксиальный, отраженный свет. Регулируемая сегментная подсветка, 24 уровня. Жесткая конструкция из природного гранита обеспечивает высокую стабильность и точность измерений. Русскоязычное программное обеспечение с возможностью оценки параметров формы и расположения, измерения различных геометрических элементов, соосности, симметричности, параллельности, перпендикулярности, биения и т.п. Графический вывод измеренных результатов в сочетании с гибкой структурой настройки протокола для адаптации под требования пользователя. Формирование данных в форматах Excel, Рdf, txt, DXF. Система позволяет проводить измерения деталей методом сравнения с CAD моделями. Диапазон измерений: по оси Х - от 0 до 500 мм, по оси Y - от 0 до 400 мм, по оси Z - от 0 до 450 мм. Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y*1, мкм: ±(1,5 + L/100), в плоскости X Y*1, мкм: ±(2,0 + L/100), в плоскости по оси Z*2 (при наличии контактного датчика) - ±(2,0 + L/100). Разрешение измерительных шкал: 0,0001 мм. Пределы допускаемой абсолютной погрешности измерений плоского угла, ’’ - ±15. Диапазон измерений плоского угла - ±180°. Увеличение оптической системы: 0,7 - 4,5 х ; WD 92 мм. Цифровое увеличение: 32 - 205 х. Поле зрения: 9,2 - 1,4 мм. Габариты стекла предметного стола: 550х450 мм. Нагрузка: 30 кг. Габариты (ДхШхВ): 800х1040х1020 мм. Вес: 500 кг.

Номер в Госреестре 78908-20

Преимущества

• Высокоточный детальный анализ предмета.
• Оптический и контактный метод измерений.
• Интуитивно понятное программное обеспечение.
• Автоматизация процесса контроля деталей.
• 24 уровня освещения.
• Данные в формате Excel, Рdf, txt, DXF.
• Жесткая конструкция на гранитном основании.

Комплект поставки

• Видеоизмерительная система
• Цветная USB камера 3.0
• Рабочая станция, включает в себя: Систему обработки данных (СОД), лицензионный пакет приложений для операционной системы Office RUS, монитор диагональю не менее 34"
• Программное обеспечение на русском языке с USB ключом
• Освещение: светодиодная проходящая и отраженная подсветка, коаксиальная подсветка
• Система линз: Зум объектив 6,5:1, с переменным увеличением 0,7-4,5х
• Шаблон для настройки оптической системы
• Стол-верстак 1500х700х750 с тумбой для хранения и запирающимся замком, с многофункциональной панелью расположенной на столешнице, с тремя USB портами 3.0, портом HDMI и кнопкой включения и выключения СОД
• Кресло компьютерное
• Пылезащитный чехол
• Лазерный целеуказатель
• ПНР (пуско-наладочные работы) и инструктаж персонала заказчика (не более 3 человек) с выдачей сертификатов о прохождении инструктажа
• Кейс для хранения эксплуатационной документации
• Система анализа данных работы видеоизмерительной системы Норгау. Информация по выработке часов работы и эксплуатации оборудования. Контроль частоты эксплуатации
• Сетевой фильтр на 6 розеток, шнур 3 метра
• Зеленый фильтр
• Контактная головка Renishaw, MCP; M3, шарик из синтетического рубина Ø1, стержень из нержавеющей стали, L 21 мм, ЭРД 4 мм; M3, шарик из синтетического рубина Ø2, стержень из нержавеющей стали, L 21 мм, ЭРД 9,6 мм
