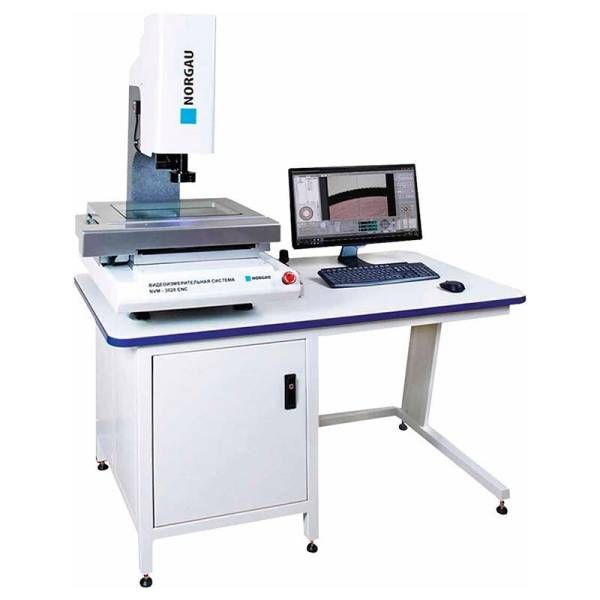

Видеоизмерительная система NORGAU Industrial с ЧПУ, модель NVM-4030CNC, ось Z-200

Видеоизмерительная система NVM-4030CNC с ЧПУ обладает широкими возможностями измерения различных деталей бесконтактным методом. Особенно рекомендуется для применения в условиях большого количества измерений и партий деталей. Три типа освещения: проходящий, коаксиальный, отраженный свет. Регулируемая сегментная подсветка, 24 уровня. Жесткая конструкция из природного гранита обеспечивает высокую стабильность и точность измерений. Автофокусировка. Русскоязычное программное обеспечение с возможностью оценки параметров формы и расположения, измерения различных геометрических элементов, соосности, симметричности, параллельности, перпендикулярности, биения и т.п. Графический вывод измеренных результатов в сочетании с гибкой структурой настройки протокола для адаптации под требования пользователя. Формирование данных в форматах Excel, Рdf, txt, DXF. Система позволяет проводить измерения деталей методом сравнения с CAD моделями. Диапазон измерений: по оси Х - от 0 до 400 мм, по оси Y - от 0 до 300 мм, по оси Z - от 0 до 200 мм. Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y*1, мкм: ±(3,0 + L/200), по оси Z*2 (при наличии контактного датчика) - ±(4,5 + L/100). Разрешение измерительных шкал: 0,001 мм. Увеличение оптической системы: 0,7 - 4,5 х ; WD 92 мм. Цифровое увеличение: 32 - 205 х. Поле зрения: 9,2 - 1,4 мм. Габариты стекла предметного стола: 450х350 мм. Нагрузка: 25 кг. Габариты (ДхШхВ): 720х950х1020 мм. Вес: 330 кг.

Преимущества

• Высокоточный детальный анализ предмета.
• Интуитивно понятное программное обеспечение.
• Автоматизация процесса контроля деталей.
• 24 уровня освещения.
• Данные в формате Excel, Рdf, txt, DXF.
• Жесткая конструкция на гранитном основании.
