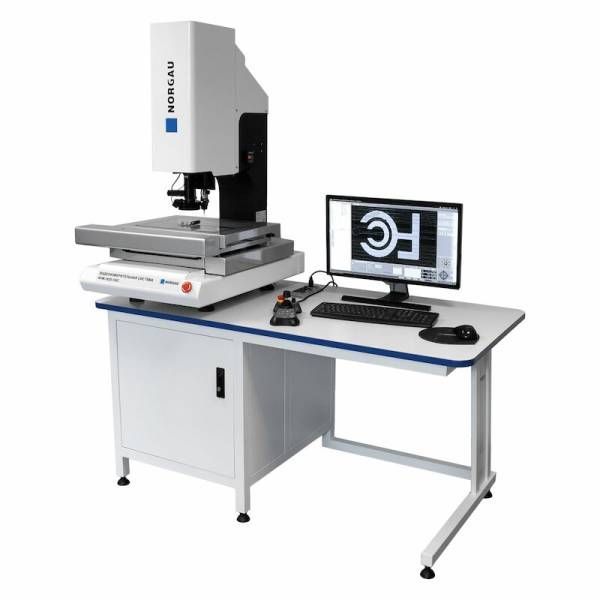

Видеоизмерительная система с ЧПУ NORGAU Industrial модель NVM II3020CNCi

Мультисенсорная ВИМ NVMII-3020CNCi с ЧПУ сочетает в себе возможности проводить измерения оптическим и контактным методами. Контактный датчик позволяет расширить область применения оптической системы 2D и обеспечить трехкоординатные измерения контактным методом 3D. Особенно рекомендуется для применения в условиях большого количества измерений и партий деталей. Три типа освещения: проходящий, коаксиальный, отраженный свет. Регулируемая сегментная подсветка, 24 уровня. Русскоязычное программное обеспечение с возможностью оценки параметров формы и расположения, измерения различных геометрических элементов, соосности, симметричности, параллельности, перпендикулярности, биения и т.п. Графический вывод измеренных результатов в сочетании с гибкой структурой настройки протокола для адаптации под требования пользователя. Формирование данных в форматах Excel, Рdf, txt, DXF. Система позволяет проводить измерения деталей методом сравнения с CAD моделями. Разрешение шкал, мм 0,0001. Перемещение по оси Z: 0-150 мм. Диапазон измерения по осям X,Y: 300, 200 мм. Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y: ±(1,5 + L/100) мкм. Нагрузка: 20 кг. Габариты Д х Ш х В: 670 х 660 х 950 мм. Тип датчика: Цветная USB камера 3.0. Объектив: Зум. Габариты стекла предметного стола: 350 х 280 мм. Поле зрения: 9.2-1.4 мм. Цифровое увеличение: 36-230 х. Увеличение оптической системы: 0,7-4,5 х ; WD 92 мм. Вес: 260 кг.

Преимущества

• Высокоточный детальный анализ предмета.
• Интуитивно понятное программное обеспечение.
• Автоматизация процесса контроля деталей.
• Высококачественные материалы.
