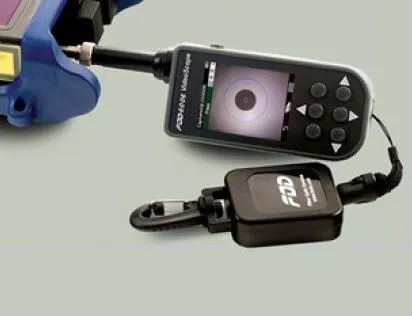

FOD-6006 волоконно-оптический видеоскоп

Волоконный микроскоп FOD-6006 - прибор с системой автофокусировки и встроенным экраном.

Прибор имеет малые габариты, позволяющие контролировать труднодоступные насыщенные коммутационные панели. Вся работа сводится к подключению к разъему и нажатию на кнопку. При этом прибор сам фокусирует, сохраняет изображение волокна и анализирует изображение.

Особенности

• Автофокусировка и автоцентрирование снимка
• Поле зрения 710х860 мкм
• Визуальная разрешающая способность 1 мкм, анализа 1,5 мкм
• Встроенный экран 2“
• Передача результатов измерений по Bluetooth на рефлектометр или мобильное устройство
• Дистанционное управление с мобильного устройства (НОВОЕ)
• Wi-fi связь с мобильным телефоном/сматфоном/планшетом (НОВОЕ)
• Широкая, средняя и узкая зоны изображения
• Автоматический анализ качества разъема на соответствие стандарту IEC-61300-3-35 (возможность установить собственный стандарт)
• Сохранение и анализ изображения 250 мкм зоны вокруг волокна
• Звуковой сигнал для работы "вслепую"
• Таблица анализа дефектов и царапин
• Структурированное хранение результатов
• Габариты 38х47х166 мм, вес 230 г
• Набор адаптеров для различных видов разъемов

Волоконный микроскоп FOD-6006 может использоваться как самостоятельный прибор, а также совместно с рефлектометрами FOD-732X.

При работе с рефлектометрами фирмы FOD видеоскоп автоматически передает файл изображения на рефлектометр через Bluetooth. Затем файл записывается в папку с рефлектограммами для последующего оформления в виде протокола.

При работе с мобильным телефоном или планшетом видеоскоп обеспечивает:
- наблюдение «живого» волокна,
- анализ результатов измерений на соответствие стандартным критериям и редактируемым критериям пользователя,
- сохранение результатов измерений в памяти мобильного устройства,
- генерирование отчетов и передачу результатов средствами iOS/Android.

Технические характеристики

Размер экрана	2”, TFT
Зона обзора	широкая, средняя и узкая
Поле зрения	710х860 мкм
Тип фокусировки	автофокус, ручной
Время фокусировки	3 сек
Анализ качества разъема	автоматический (корректируемые критерии на соответствие стандарту МЭК IEC-61300-3-35)
Индикация "Годен/Не годен"	визуальная, звуковая
Тип файла	jpg, gif
Объем внутренней памяти, количество файлов	10 000+
Размеры с адаптером	38х47х166 мм
Вес	230 г
Время работы без подзарядки	8 часов (60 тестов в час)
Интерфейс	USB Mass Storage, Bluetooth, Wi-Fi
Визуальная разрешающая способность	1 мкм
Разрешающая способность анализа	1,5 мкм
Типы адаптеров в комплекте	универсальный 2,5 мм UPC для наконечников (установлен на приборе) универсальный 1,25 мм UPC для наконечников FC/UPC, SC/UPC для панелей
