Локальный ЦОД: надежная ИТ-инфраструктура как конструктор – меньше рисков, больше контроля

Современный бизнес генерирует и обрабатывает колоссальные объемы данных, что диктует жесткие требования к отказоустойчивости ИТ-инфраструктуры. Компании все чаще отказываются от аренды облачных мощностей в пользу собственных, компактных и независимых локальных центров обработки данных. Однако при самостоятельном проектировании серверных помещений бизнес сталкивается с серьезной проблемой: закупка разрозненных компонентов от разных производителей приводит к непредсказуемой совместимости, срывам сроков ввода в эксплуатацию и сложностям в последующем обслуживании.

Оптимальным ответом на эти вызовы становится комплексный подход «под ключ». В основе данного материала – реальный проект, наглядно демонстрирующий, как TINVEST решает инженерные задачи комплексно, поставляя не просто набор оборудования, а оттестированную на совместимость экосистему

Преимущества модульного подхода к построению ЦОД

Проектирование серверной инфраструктуры требует математической точности. Концепция сборной модели позволяет объединить разрозненные узлы в единый, безотказный механизм, гарантируя бизнесу ряд критически важных преимуществ.

1. Минимизация рисков и предсказуемость. Готовое инженерное решение исключает риск несовместимости оборудования на этапе монтажа. Каждая деталь – от сечения кабеля до теплоемкости кондиционера – рассчитана и проверена экспертами. Это экономит месяцы, которые обычно затрачиваются на проектно-изыскательские работы, и фиксирует итоговую стоимость реализации, защищая бюджет компании от непредвиденных расходов. Кроме того, единый поставщик берет на себя ответственность за работоспособность всей системы: если какой-то компонент выходит из строя, клиенту не нужно разбираться, кто именно виноват – производитель шкафа, чиллера или блока розеток. TINVEST выступает единой точкой гарантийного обслуживания, что многократно упрощает эксплуатацию.

2. Масштабируемость и гибкость. Современный локальный ЦОД – это сборная модель промышленного уровня. Подобная архитектура позволяет наращивать вычислительные мощности и инженерные системы по мере роста потребностей бизнеса. Добавление новых серверных стоек или модулей охлаждения происходит бесшовно, не требуя остановки критически важных бизнес-процессов. Например, если через год компании потребуется удвоить емкость хранения данных, достаточно установить дополнительный шкаф с аналогичным набором инженерных систем – и новая секция автоматически интегрируется в уже существующую инфраструктуру без перепроектирования.

3. Скорость внедрения. Благодаря использованию стандартизированных и совместимых узлов, время от утверждения спецификации до запуска инфраструктуры в эксплуатацию сокращается в несколько раз. Оборудование поставляется готовым к быстрому монтажу и пусконаладке. В большинстве случаев локальный ЦОД на 2-4 стойки может быть полностью смонтирован и введен в работу менее чем за месяц – включая доставку, сборку и комплексное тестирование.

Ключевые инженерные системы в составе локального ЦОД

Надежность всей системы определяется качеством и сбалансированностью ее компонентов. Рассмотрим архитектуру решения на примере спецификации из реального проекта.

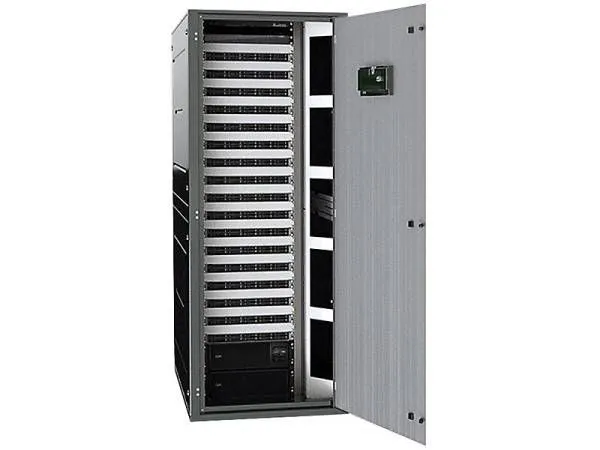

Инфраструктура размещения. Фундаментом локального ЦОД выступает телекоммуникационный модульный шкаф ШТМ-42. При выборе основы инфраструктуры критически важно учитывать не только юнитную емкость, но и несущую способность, продуманную систему кабельных вводов и перфорацию дверей. Шкаф должен выдерживать нагрузку от тяжелого серверного оборудования – стандартные 42U при правильной конструкции позволяют разместить до 500-600 кг активного оборудования. Правильно организованные кабельные вводы предотвращают спутывание силовых и слаботочных линий, а перфорированные двери и съемные стенки обеспечивают беспрепятственную циркуляцию воздушных потоков. Это первый рубеж защиты от перегрева, без которого любая система охлаждения будет работать неэффективно.

Климатическая система. Для отвода высоких тепловыделений от плотно упакованного IT-оборудования решение включает модуль кондиционирования воздуха на охлажденной воде МКВ-4-421 и чиллер ХМ-41. Использование схемы с охлажденной водой в серверных помещениях имеет принципиальное преимущество перед традиционными фреоновыми системами: оно позволяет с высокой точностью контролировать микроклимат и локализовывать отвод тепла непосредственно в зоне его возникновения. Чиллер подготавливает воду с заданной температурой, а модуль МКВ-4-421 обеспечивает принудительный обдув стоек. Такая двухступенчатая архитектура значительно повышает энергоэффективность ЦОД, снижая удельный расход электроэнергии на охлаждение до 30-40% по сравнению с моноблочными кондиционерами. Кроме того, система на охлажденной воде позволяет удалить источники тепла за пределы серверной комнаты – в технические помещения или даже на улицу, что снижает шум и тепловыделение в рабочей зоне.

Электроснабжение и распределение. Бесперебойная подача энергии реализуется через стоечный блок распределения питания промышленного назначения серии Uniprom. Ключевые характеристики этого решения:

• Форм-фактор 0U – блок монтируется вертикально сбоку или сзади стойки, не занимая посадочные места, которые можно использовать для серверного оборудования. Это особенно актуально для стоек с высокой плотностью монтажа.
• Наличие 36 розеток типа C13 и 12 розеток типа C19 обеспечивает гибкость подключения без необходимости использовать дополнительные переходники или удлинители.
• Поддержка номинального тока 32А на фазу и встроенная функция мониторинга позволяют контролировать нагрузку в режиме реального времени, получать уведомления о приближении к лимитам и проводить пост-анализ аварий. Защиту линий обеспечивают автоматические выключатели DeKraft BA-103, гарантирующие мгновенное срабатывание при коротких замыканиях или перегрузках. Все выключатели размещены в отдельных боксах с прозрачными крышками – это упрощает визуальный контроль состояния.

Система пожаротушения. Для защиты дорогостоящих активов применяется автономное устройство газового шкафного пожаротушения АУШТ R-Line. В отличие от водяных или порошковых систем, газовое пожаротушение является единственным безопасным методом для вычислительной техники. При срабатывании газ мгновенно снижает концентрацию кислорода в защищаемом объеме до уровня, при котором горение прекращается, но при этом не наносит физического урона платам, контактам и жестким дискам. Оборудование может быть повторно введено в работу сразу после проветривания – в отличие от последствий порошка или пены, которые часто требуют полной замены серверных компонентов. АУШТ R-Line монтируется непосредственно внутри шкафа и не требует внешних магистралей, что критически важно для компактных ЦОД.

Управление и мониторинг. Сбор и анализ данных о состоянии инфраструктуры консолидируется с помощью 19-дюймовой панели с DIN-рейкой PS-3U. Данный элемент позволяет аккуратно и эргономично разместить контроллеры автоматизации, датчики температуры, влажности, протечек, а также модули дискретного ввода-вывода для управления системами аварийной вентиляции и оповещения. DIN-рейка является промышленным стандартом крепления устройств автоматизации, что гарантирует совместимость с оборудованием большинства производителей. В результате все инженерные подсистемы – от климата до электропитания – интегрируются в единую программную среду управления, доступную как по локальной сети, так и удаленно.

Почему TINVEST?

Выбор системного интегратора определяет жизнеспособность всего ИТ-проекта. Компания TINVEST является официальным партнером ведущих российских производителей телекоммуникационного и инженерного оборудования. Выступая единым центром компетенций, TINVEST обеспечивает:

• Глубокую экспертизу. Инженеры компании подбирают строго совместимое оборудование, формируя отказоустойчивые экосистемы. Каждый проект проходит предварительное моделирование тепловых режимов и электробаланса.
• Единую ответственность. Всё предлагаемое оборудование обеспечивается гарантийной поддержкой, что избавляет заказчика от необходимости взаимодействовать с десятками разных вендоров при возникновении нештатных ситуаций.
• Практический опыт. Многолетняя практика поставок и реализации инженерных проектов в самых разных отраслях – от финансового сектора до промышленности – гарантирует предсказуемый и высокий результат. Реальный кейс, рассмотренный в этой статье, лишь один из многих примеров успешного внедрения.

Заключение

Инвестиции в локальный ЦОД – это инвестиции в непрерывность бизнеса, сохранность данных и независимость корпоративной инфраструктуры. Использование готовых, сбалансированных инженерных решений по принципу модульного конструктора позволяет минимизировать проектные риски и получить надежную систему в сжатые сроки. При этом важно понимать: экономия на проектировании или закупке несовместимых компонентов практически всегда оборачивается многократно большими потерями на этапе эксплуатации.

Для расчета оптимальной конфигурации локального ЦОД и подбора оборудования под задачи вашего бизнеса обратитесь к менеджерам компании TINVEST. Мы поможем собрать ваш идеальный конструктор – от одной стойки до модульного ЦОД на десятки киловатт..
