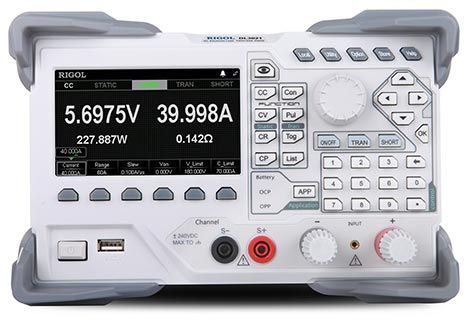

Программируемая электронная нагрузка Rigol DL3021

Программируемая электронная нагрузка Rigol DL3021
Программируемая электронная нагрузка Rigol DL3021
Артикул 032673
Компания TINVEST дилер RIGOL
Артикул производителя: 70302102
Наличие На складе
1 год гарантии 1 год гарантии
Выгодная доставка Выгодная доставка
Цена
Включает НДС
65 164 р.
Получить КП
Купить

Вы можете купить Программируемая электронная нагрузка Rigol DL3021 в интернет-каталоге TINVEST официального дилера RIGOL по выгодной цене с доставкой по РФ.

  • Электронная нагрузка постоянного тока
  • Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP
    • Динамическое тестирование
    • Непрерывный режим до 15 кГц (DL3021 / DL3031), до 30 кГц (DL3021A / DL3031A)
    • Импульсный режим
    • Режим запуска от одиночного импульса
  • Задание крутизны нарастающего и спадающего фронта
  • Функция работы по списку (тайминг) до 512 шагов
  • Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
  • Функция задания минимального напряжения Von
  • Режим тестирования батарей
  • Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
  • Эмуляция режима КЗ
  • Четырехпроводная схема подключения источника питания для компенсации падения напряжения
  • Функция измерения реальных текущих параметров на входных терминалах
  • Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
  • Кнопка включения / отключения входных терминалов
  • Графическая визуализация режима работы
  • Три режима запуска
    • ручной с передней панели o внешний запуск
    • через цифровой порт Digital I/O
    • через управляющую SCPI команду
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Цветной графический 4,3" ЖК дисплей
Технические характеристики
ПараметрыDL3021DL3021ADL3031DL3031A
Входное напряжение0…150 В
Входной ток0…40 A0…60 A
Мощность поглощения200 Вт350 Вт
Минимальное рабочее напряжение1 В (на токе 40 А)1,3 В (на токе 60 А)
CC режимДиапазоны0…4 A / 0…40 A0…6 A / 0…60 A
Разрешение1 мA
Погрешность0…4 А±(0,1% + 0,1% полн. шкалы)–
0…40 А±(0,05% + 0,05% полн. шкалы)–
0…6 А–±(0,1% + 0,1% полн. шкалы)
0…60 А–±(0,05% + 0,05% полн. шкалы)
CV режимДиапазоны0…15 В / 0…150 В
Разрешение0…15 В1 мВ
0…150 В5 мВ
Погрешность0…15 В±(0,05% + 0,02% полн. шкалы)
0…150 В±(0,05% + 0,025% полн. шкалы)
CR режимДиапазоны0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм
Разрешение2 мA/Uуст
ПогрешностьUвх / Rуст × (0,2%) + 0,2% I полн. шкалы
CP режимДиапазоны0…200 Вт0…350 Вт
Разрешение100 мВт
Непрерывный режим (Con)Частотный диапазон0,001 Гц…15 кГц0,001 Гц…30 кГц0,001 Гц…15 кГц0,001 Гц…30 кГц
Разрешение по частоте0,8%
Погрешность±0,5%
Скорость изменения токаДиапазоны0,001…0,25 A/мкс
0,001…2,5 A/мкс (>5 В)		0,001…0,3 A/мкс
0,001…3 A/мкс (>5 В)		0,001…0,25 A/мкс
0,001…2,5 A/мкс (>5 В)		0,001…0.5 A/мкс
0,001…5 A/мкс (>5 В)
Разрешение0,001 A/мкс
Погрешность5% + 10 мкс
Измерение токаДиапазоны0…40 A0…60 A
Разрешение1 мA0,1 мA1 мA0,1 мA
Погрешность0…4 А±(0,1% + 0,1% полн. шкалы)–
0…40 А±(0,05% + 0,05% полн. шкалы)–
0…6 А–±(0,1% + 0,1% полн. шкалы)
0…60 А–±(0,05% + 0,05% полн. шкалы)
Измерение напряженияДиапазоны0…150 В
Разрешение1 мВ
Погрешность±(0,05% + 0,02% полн. шкалы)
Измерение сопротивленияДиапазоны0,08 Ом…15 кОм
Разрешение2 мА/ Uуст
Измерение мощностиДиапазоны0…200 Вт0…350 Вт
Разрешение100 мВт
СтабильностьТок±(0,01% ± 10 мА)
Напряжение±(0,01% ± 10 мВ)
Входное сопротивление350 кОм
ИнтерфейсыUSB Host / USB Device, RS-232;
LAN, Digital I/O, GPIB – опции
ДисплейЖК 4,3" TFT
Напряжение питания115 Вac ±10%, 230 Вac ±10% макс: 250 Вac
Макс. мощность потребления<30 ВА
Температура хранения-40…70 °C
Рабочая температура0…40 °C
Относительная влажность5…80% RH
Высота установкиниже 2000 м
Габаритные размеры239×157×442 мм
Вес7,58 кг
Стандартная комплектация
  • Прибор
  • Сетевой шнур
  • Краткое руководство по эксплуатации
  • Предохранитель
Дополнительная комплектация
  • LAN-DL3 Опция LAN интерфейса
  • DIGITALIO-DL3 Опция цифрового порта Digital I/O
  • HIRES -DL3 Опция повышенного разрешения считывания
  • FREQ-DL3 Опция повышения частоты тестирования
  • SLEWRATE-DL3 Опция повышения крутизны фронта
  • CB-RS232-A Кабель 9-Pin RS232 Cable
  • USB-GPIB-L USB-GPIB Модуль
  • CB-SENSE Провод для терминала Sense
  • CB-20A-780MM Соединительные провода 20 A (красный и черный)
  • CB-40A-780MM Соединительные провода 40 A (красный и черный)
  • CB-60A-780MM Соединительные провода 60 A (красный и черный)
  • RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000
  • RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000
