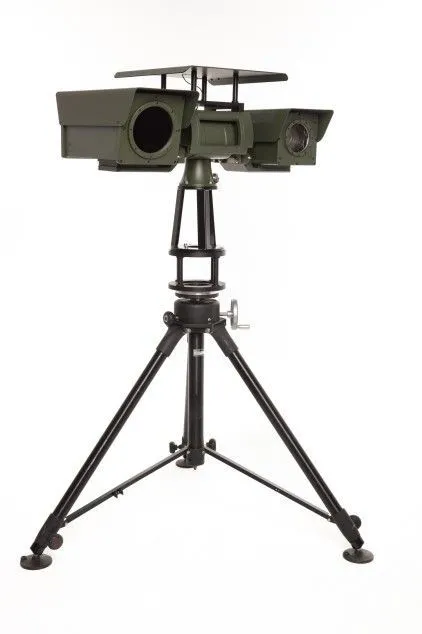

Тепловизионная система ПЕРГАМ РТР-420М

Охранная тепловизионная система видеонаблюдения

РТР-420М – мощный комплекс наблюдения и охраны периметра на базе охлаждаемого тепловизионного модуля с дальностью действия до 19,3 км. Мультисенсорная система РТР-420М оснащена тепловизором с разрешением 640х512 пикселей и частотой кадров 25Гц, лазерным дальномером с дальностью измерения 10км, Full HD камерой. Интегрируется с РЛС. При интеграции с радаром, система автоматически наводит тепловизионную систему на цель и следит за ней без участия оператора. Могут работать 24 часа в сутки в полной темноте, в тумане или дыму, во время снегопада.

Защита периметра и охрана границ

РТР-420М предназначен для контроля периметра границ и береговых линий, особо важных охраняемых территорий, резиденций, обнаруживает автомобиль нарушителя на расстоянии до 19,3км, человека на расстоянии до 12,9км. Используется для построения охранных комплексов наблюдения, интегрируется в существующие системы наблюдения и радиолокационные комплексы.

Благодаря способности тепловизоров РТР-420М обнаруживать человека на расстоянии нескольких километров, они прекрасно подходят для охраны и защиты границ. Защита границ страны – жизненно важная задача национальной безопасности. Однако очень трудно обнаруживать потенциальных нарушителей или контрабандистов в полной темноте и в неблагоприятных погодных условиях. Поворотные тепловизионные системы безопасности РТР-420М помогают пограничникам при контроле границ ночью, в условиях низкой освещённости и плохой видимости.

Преимущества тепловизионных систем безопасности РТР-420М

• Детектор высокого разрешения 640 х 512 Дальность обнаружения автомобиля до 19,3 км
• Дальность обнаружения человека до 12,9 км
• Быстрый автофокус на тепловизоре и на видеокамере
• Класс защиты IP-66
• Функции: видеотрекинг и видеостабилизация изображения
• Частота кадров тепловизора 25 к/с
• Оптический зум тепловизора 20×
• Оптический зум видеокамеры 40×
• Лазерный дальномер

Особенности тепловизионной системы РТР-420М

• Охлаждаемый детектор высокого разрешения 640 х 512;
• Частота кадров тепловизора 25 к/с;
• Быстрый автофокус на тепловизоре и на видеокамере;
• Функции: видеотрекинг и видеостабилизация изображения;
• Лазерный дальномер с дальностью действия до 10 км;
• GPS и цифровой магнитный компас;
• Переносной пульт управления для работы в полевых условиях;
• Непрерывное вращение по горизонту;
• Видеокамера FullHD с зумом 40×;
• Дальность обнаружения тепловизором человека до 12,9 км;
• Дальность обнаружения тепловизором автомобиля до 19,3 км;
• Класс защиты IP-66;
• Диапазон рабочих температур –50…+60 °С;
• Переносной пульт управления (опция).

Дальность обнаружения нарушителя

• АВТОМОБИЛЬ: 19,3 КМ.
• ЧЕЛОВЕК: 12,9 КМ.

Диапазон распознавания объекта

• АВТОМОБИЛЬ: 4,3 КМ.
• ЧЕЛОВЕК: 3,3 КМ.

Состав мультисенсора

Тепловизор

В состав поворотных мультисенсорных систем РТР-420М входит средневолновой охлаждаемый тепловизор с матрицей высокого разрешения 640х512 элементов. Размер каждого чувствительно элемента матрицы 15 мкм. Спектральный диапазон, в котором работает тепловизор, 3-5 мкм (MWIR). Использование новых технологий и методов производства позволили нам улучшить чувствительность матрицы этого типа до 17 мК (NETD). Частота кадров тепловизионного изображения – 25 Гц PAL позволяет получать чёткое изображение «без залипания».

Объектив тепловизора оснащён непрерывным оптическим масштабированием 20х и имеет функцию автофокусировки. Непрерывное масштабирование даёт возможность рассмотреть детали, не теряя цели из виду. На внешнюю поверхность первой линзы нанесено специальное алмазоподобное покрытие (DLC), защищающее его от внешних воздействий.

Видеокамера

Видеокамера в системах РТР-420М выполняет роль вспомогательного сенсора (основной – тепловизор), который в условиях освещения позволяет получать цветную картинку и видеть более детальное изображение объекта. Видеокамера обладает оптическим масштабированием 40х и автоматической фокусировкой изображения. По желанию заказчика видеокамера может быть заменена на другую, с матрицей более высокого разрешения.

Поворотная платформа

Тепловизионные системы РТР-420М оснащены поворотной платформой. С её помощью оператор может осуществлять непрерывный поворот камеры n x 360° и наклон ±35°. Это значительно улучшает понимание оператором окружающей ситуации.

Цифровой лазерный дальномер

Мультисенсорные системы РТР-420М комплектуются безопасным для зрения лазерным дальномером. Он позволяет измерять расстояние до объекта наблюдения до 10км. При совместной работе лазерного дальномера с модулем GPS и цифровым магнитным компасом станут доступны полные координаты объекта наблюдения с возможностью отображения его на электронной карте местности. GPS и компас - опция.

Консоль управления

Для управления тепловизионной системой РТР может использоваться специальная консоль в состав которой входят: экран для отображения видео и другой информации, джойстик для управления системой и клавиатура для ввода данных. Консоль управления имеет видеовыходы и общий вход для питания всей системы, включая консоль. Использование такого пульта управления особенно удобно в мобильном применении, где важным являются быстрота сборки, удобство управления и отображения информации.
